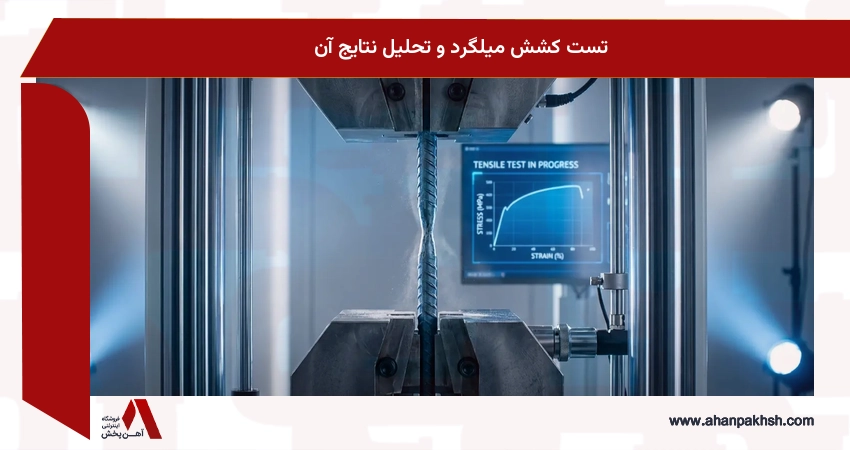

میلگرد، ستون فقرات هر سازه بتنی محسوب میشود و کیفیت آن تأثیر مستقیمی بر ایمنی و دوام ساختمانها دارد. اما چگونه میتوان از استحکام و قابلیت اطمینان این ماده حیاتی اطمینان حاصل کرد؟ پاسخ در تست کشش میلگرد نهفته است. این آزمون استاندارد، ابزاری قدرتمند برای ارزیابی خواص مکانیکی میلگرد است که به مهندسان و متخصصان کنترل کیفیت امکان میدهد عملکرد میلگرد را در برابر نیروهای کششی پیشبینی کنند. این راهنمای جامع از آهن پخش، شما را با تمام مراحل فرآیند تست کشش میلگرد، از آمادهسازی نمونه تا تحلیل دقیق منحنی تنش-کرنش و استخراج پارامترهای کلیدی، آشنا خواهد کرد.

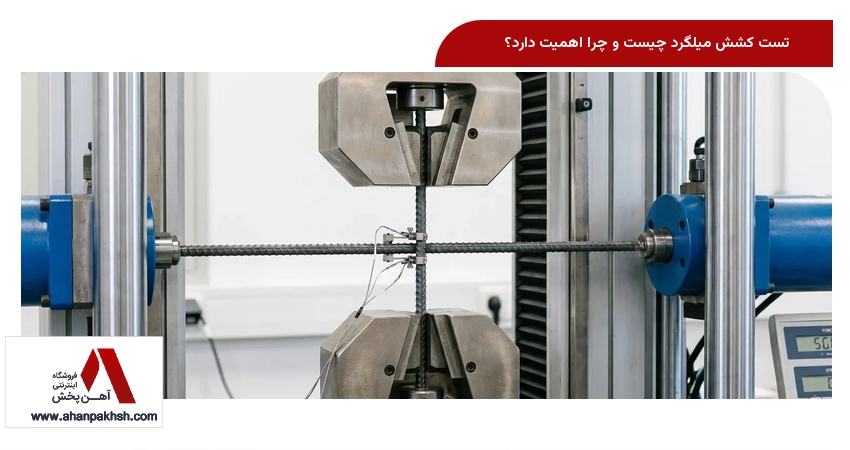

تست کشش میلگرد چیست و چرا اهمیت دارد؟
تست کشش میلگرد یک آزمایش مخرب است که برای تعیین خواص مکانیکی میلگرد تحت بارگذاری کششی محوری انجام میشود. در این آزمایش، یک نمونه میلگرد با ابعاد مشخص، بین دو فک دستگاه تست کشش قرار میگیرد و به تدریج تحت نیروی کششی قرار داده میشود تا لحظه شکست. در طول این فرآیند، تغییرات طول نمونه و نیروی اعمال شده بهطور پیوسته ثبت میگردد.
اهمیت این تست در چندین جنبه کلیدی نهفته است:
- تضمین کیفیت و ایمنی: این تست تضمین میکند که میلگردهای مورد استفاده در پروژههای ساختمانی، حداقل مقاومت کششی و شکلپذیری لازم را برای تحمل بارهای وارده و جلوگیری از شکست ناگهانی سازه دارا هستند.
- انطباق با استانداردها: نتایج تست کشش باید با استانداردهای ملی و بینالمللی (مانند ASTM A370، ISO 6892، و استانداردهای ملی ایران) مطابقت داشته باشد. این انطباق برای اخذ مجوزهای ساخت و اطمینان از کیفیت مصالح ضروری است.
- طراحی سازه: مهندسان سازه برای طراحی دقیق و ایمن، به مقادیر دقیق مقاومت تسلیم، مقاومت کششی نهایی و درصد ازدیاد طول میلگرد نیاز دارند که همگی از طریق این آزمون به دست میآیند.
- کنترل کیفیت تولید: تولیدکنندگان میلگرد از این تست برای نظارت بر فرآیند تولید و اطمینان از یکنواختی و کیفیت محصول خود بهره میبرند.
پیشنیازها و آمادهسازی برای انجام تست
انجام صحیح تست کشش نیازمند رعایت دقیق پیشنیازها و آمادهسازی مناسب است تا نتایج حاصله قابل اعتماد و معتبر باشند.
1- ابزار و تجهیزات مورد نیاز
- دستگاه تست کشش (Universal Testing Machine - UTM): این دستگاه قادر به اعمال نیروی کششی کنترلشده و ثبت همزمان نیرو و جابجایی است. دستگاه باید کالیبره شده باشد و ظرفیت آن متناسب با حداکثر نیروی مورد انتظار برای شکست میلگرد باشد.
- اکستنسومتر (Extensometer): ابزاری دقیق برای اندازهگیری تغییرات طول نمونه در ناحیه مشخص (طول گیج) با دقت بالا. این ابزار برای تعیین دقیق کرنش و بهویژه نقطه تسلیم ضروری است.
- کولیس و ریزسنج (Micrometer): برای اندازهگیری دقیق قطر و ابعاد اولیه نمونه میلگرد.
- متر نواری یا خطکش: برای اندازهگیری طول کلی نمونه و علامتگذاری طول گیج.
- ابزارهای علامتگذاری: مانند ماژیک یا سنبه نشان برای علامتگذاری دقیق طول گیج روی نمونه.

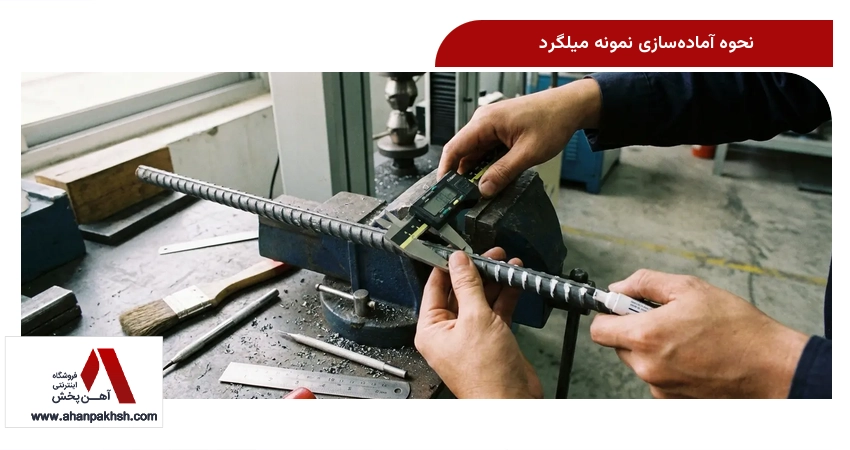

2- نحوه آمادهسازی نمونه میلگرد
- برش نمونه: میلگرد باید به طول مناسبی برش داده شود. این طول معمولاً شامل طول گیج (ناحیه اندازهگیری کرنش) بهعلاوه طول کافی برای قرارگیری در فکهای دستگاه است. طول گیج استاندارد معمولاً ۵ برابر قطر میلگرد است.
- صاف کردن (در صورت نیاز): اگر میلگرد خمیدگی دارد، باید بهآرامی صاف شود تا از ایجاد تنشهای اولیه و نتایج نادرست جلوگیری شود.
- تمیز کردن سطح: سطح نمونه باید از هرگونه زنگزدگی، روغن، رنگ یا آلودگی که میتواند بر عملکرد فکهای دستگاه یا اندازهگیریها تأثیر بگذارد، پاک شود.
- علامتگذاری طول گیج: با استفاده از ابزارهای علامتگذاری، دو نقطه با فاصله دقیق طول گیج روی نمونه مشخص میشود. این نقاط باید در مرکز نمونه و دور از محل قرارگیری فکها باشند.
- اندازهگیری ابعاد اولیه: قطر میلگرد در چندین نقطه در طول گیج با استفاده از کولیس یا ریزسنج اندازهگیری شده و میانگین آن ثبت میشود. این اندازهگیری برای محاسبه سطح مقطع اولیه و در نهایت تنش ضروری است.
راهنمای گام به گام انجام تست کشش
پس از آمادهسازی دقیق، نوبت به انجام تست میرسد. این فرآیند باید با دقت و با رعایت کامل پروتکلهای ایمنی انجام شود.
مراحل اصلی تست عبارتند از :
- نصب نمونه: نمونه میلگرد را با دقت بین فکهای دستگاه تست کشش قرار دهید. اطمینان حاصل کنید که نمونه بهصورت محکم و بدون لغزش در فکها ثابت شده است و محور آن با محور اعمال نیرو همراستا باشد.
- نصب اکستنسومتر: اکستنسومتر را روی طول گیج علامتگذاری شده روی نمونه نصب کنید. اطمینان حاصل کنید که بهدرستی کالیبره شده و به سیستم ثبت داده متصل است.
- تنظیمات دستگاه: پارامترهای تست مانند سرعت اعمال بار (نرخ کرنش) را مطابق با استاندارد مربوطه تنظیم کنید. نرمافزار دستگاه را برای ثبت دادههای نیرو و جابجایی (یا کرنش) آماده کنید.
- شروع اعمال بار: تست را آغاز کنید. دستگاه بهتدریج نیروی کششی را به نمونه اعمال میکند. در این مرحله، دادههای نیرو و کرنش بهطور پیوسته توسط نرمافزار ثبت میشوند.
- مشاهده و ثبت نقاط کلیدی: در طول تست، با دقت رفتار نمونه را زیر نظر بگیرید. نقاط مهمی مانند نقطه تسلیم (Yield Point)، نقطه مقاومت کششی نهایی (Ultimate Tensile Strength) و لحظه شکست (Fracture) را مشاهده و در صورت لزوم ثبت کنید. در برخی دستگاهها، این نقاط بهصورت خودکار توسط نرمافزار شناسایی میشوند.
- برداشتن اکستنسومتر: پس از عبور از نقطه تسلیم و قبل از رسیدن به شکست، اکستنسومتر را از نمونه جدا کنید تا از آسیب دیدن آن جلوگیری شود.
- ادامه بارگذاری تا شکست: اعمال بار را تا لحظه شکست کامل نمونه ادامه دهید.
- اندازهگیری پس از شکست: پس از شکست نمونه، دو تکه شکسته شده را به هم بچسبانید و طول نهایی گیج و قطر نهایی در محل شکست را اندازهگیری کنید. این اندازهگیریها برای محاسبه درصد ازدیاد طول و درصد کاهش سطح مقطع ضروری هستند.
تحلیل نتایج و استخراج خواص مکانیکی
دادههای خام به دست آمده از تست کشش، شامل نیرو و جابجایی (یا کرنش)، باید به منحنی تنش-کرنش تبدیل و تحلیل شوند تا خواص مکانیکی میلگرد استخراج شود.
منحنی تنش-کرنش، نموداری است که تنش (نیرو بر واحد سطح) را بر حسب کرنش (تغییر طول بر واحد طول اولیه) نشان میدهد و اطلاعات ارزشمندی در مورد رفتار مکانیکی ماده ارائه میکند:
| پارامتر | تعریف | اهمیت/کاربرد |
|---|---|---|
| تنش (Stress) | نیروی اعمالشده تقسیم بر سطح مقطع اولیه نمونه (σ = F/A₀). | نشاندهنده نیروی داخلی در واحد سطح. |
| کرنش (Strain) | تغییر طول تقسیم بر طول گیج اولیه (ε = ΔL/L₀). | نشاندهنده تغییر شکل نسبی ماده. |
| حد تناسب (Proportional Limit) | نقطهای که تا آنجا تنش و کرنش رابطه خطی دارند (قانون هوک). | مرز رفتار الاستیک خطی. |
| حد الاستیک (Elastic Limit) | حداکثر تنشی که ماده میتواند تحمل کند و پس از برداشتن بار، به شکل اولیه خود بازگردد. | مرز بین تغییر شکل الاستیک و پلاستیک. |
| مقاومت تسلیم (Yield Strength - f_y) | تنشی که در آن ماده شروع به تغییر شکل پلاستیک دائمی میکند. | نقطه حیاتی برای طراحی سازه و جلوگیری از تغییر شکل دائمی. |
| مقاومت کششی نهایی (Ultimate Tensile Strength - f_u) | حداکثر تنشی که ماده میتواند قبل از شروع پدیده گلویی شدن (Neckdown) و شکست تحمل کند. | حداکثر ظرفیت باربری کششی ماده. |
| درصد ازدیاد طول (Percent Elongation) | تغییر طول نهایی (پس از شکست) تقسیم بر طول گیج اولیه ضربدر ۱۰۰. | معیاری برای شکلپذیری و قابلیت جذب انرژی ماده. |
| درصد کاهش سطح مقطع (Percent Reduction in Area - RA%) | کاهش سطح مقطع در محل شکست تقسیم بر سطح مقطع اولیه ضربدر ۱۰۰. | معیاری دیگر برای شکلپذیری ماده و مقاومت در برابر گلویی شدن. |
| مدول الاستیسیته (Modulus of Elasticity - E) | شیب قسمت خطی منحنی تنش-کرنش در ناحیه الاستیک. | نشاندهنده سختی و مقاومت ماده در برابر تغییر شکل الاستیک. |
نکات مهم و خطاهای رایج
برای اطمینان از صحت و اعتبار نتایج تست کشش، توجه به نکات زیر و اجتناب از خطاهای رایج ضروری است:
- کالیبراسیون منظم: دستگاه تست کشش و اکستنسومتر باید بهصورت منظم و توسط مراجع ذیصلاح کالیبره شوند تا دقت اندازهگیریها تضمین شود.
- رعایت استانداردها: تمام مراحل تست، از آمادهسازی نمونه تا اعمال بار و تحلیل نتایج، باید دقیقاً مطابق با استانداردهای مربوطه انجام شود. انحراف از استانداردها میتواند نتایج را بیاعتبار کند.
- آمادهسازی صحیح نمونه: هرگونه نقص در برش، صاف کردن یا علامتگذاری نمونه میتواند منجر به تمرکز تنشهای ناخواسته و شکست زودهنگام یا نادرست شود.
- سرعت بارگذاری: سرعت اعمال بار باید در محدوده مجاز استاندارد باشد. سرعت بیش از حد میتواند مقادیر مقاومت تسلیم و کششی نهایی را بهطور کاذب بالا ببرد.
- نصب صحیح اکستنسومتر: اکستنسومتر باید بهدرستی و محکم روی طول گیج نصب شود تا اندازهگیریهای کرنش دقیق باشند.
- تفسیر دقیق منحنی: درک صحیح از شکل منحنی تنش-کرنش و توانایی تشخیص دقیق نقاط کلیدی، برای استخراج پارامترهای صحیح حیاتی است.
- ایمنی: همیشه از تجهیزات حفاظت فردی مناسب استفاده کرده و پروتکلهای ایمنی آزمایشگاه را رعایت کنید.
نتیجهگیری
تست کشش میلگرد فراتر از یک آزمایش ساده، ابزاری حیاتی برای تضمین کیفیت، ایمنی و دوام سازههای بتنی است. با درک صحیح از نحوه انجام این تست، آمادهسازی دقیق نمونهها و تحلیل هوشمندانه نتایج، میتوان از انطباق میلگردها با استانداردهای لازم اطمینان حاصل کرد. این فرآیند نه تنها به مهندسان و تولیدکنندگان کمک میکند تا تصمیمات آگاهانهتری بگیرند، بلکه در نهایت به ساخت سازههایی مقاومتر و ایمنتر برای نسلهای آینده منجر خواهد شد. آهن پخش همواره در تلاش است تا با ارائه اطلاعات دقیق و کاربردی، به ارتقای دانش و کیفیت در صنعت ساختوساز کمک کند.
