میلگرد رکابی، عنصری با اهمیت ویژه در صنعت ساختمانسازی، جزء حیاتی آرماتوربندی سازههای بتنی به شمار میرود. این نوع میلگرد، با شکل خاص خود، نقشی کلیدی در افزایش مقاومت و پایداری سازهها، بهویژه در برابر نیروهای برشی و لرزهای ایفا میکند. در این مقاله جامع، به بررسی دقیق ماهیت، کاربردها، انواع، مشخصات فنی و اصول نصب میلگرد رکابی خواهیم پرداخت تا درک جامعی از این عنصر مهم ساختمانی ارائه شود.
تعریف جامع و اهمیت میلگرد رکابی در ساختمانسازی

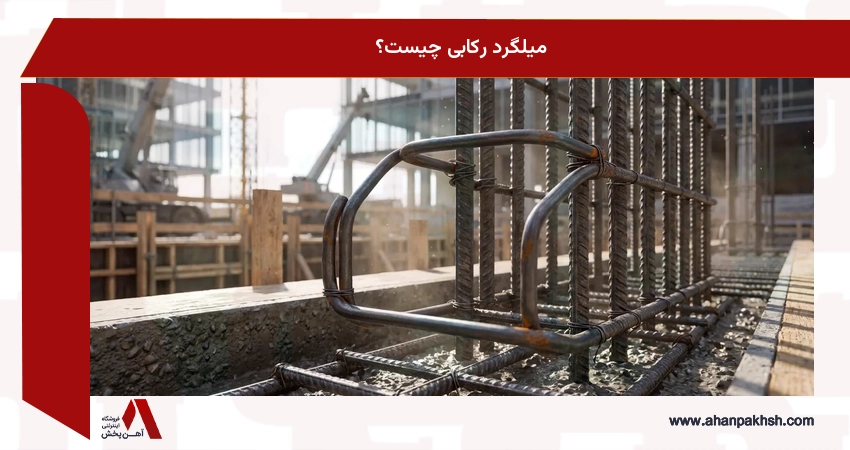

میلگرد رکابی، که گاهی با نام خاموت نیز شناخته میشود، نوعی میلگرد فولادی است که به اشکال خاصی نظیر U، L، مستطیل یا مربع خم شده و برای محصور کردن میلگردهای طولی در اعضای بتنی مانند تیرها، ستونها، فونداسیونها و دیوارهای برشی به کار میرود. هدف اصلی از به کارگیری میلگرد رکابی، افزایش مقاومت برشی عضو بتنی است. بتن به تنهایی در برابر نیروهای فشاری مقاومت بالایی دارد، اما در برابر نیروهای کششی و برشی ضعیف عمل میکند. میلگردهای رکابی با ایجاد یک شبکه محصورکننده، این ضعف را جبران کرده و از گسیختگی برشی بتن ممانعت به عمل میآورند.
علاوه بر مقاومت برشی، میلگرد رکابی نقشی حیاتی در جلوگیری از کمانش میلگردهای طولی تحت بارهای فشاری محوری، بهویژه در ستونها، ایفا میکند. هنگامی که یک ستون تحت فشار قرار میگیرد، میلگردهای طولی تمایل به کمانش یا بیرونزدگی پیدا میکنند. رکابها با نگه داشتن این میلگردها در جای خود، از کمانش آنها جلوگیری کرده و ظرفیت باربری فشاری ستون را به طور قابل توجهی افزایش میدهند. این امر بهویژه در سازههای بلند و در مناطق لرزهخیز، اهمیت دوچندانی مییابد.
اهمیت میلگرد رکابی در تضمین ایمنی و دوام سازه، بهویژه در مناطق لرزهخیز، غیرقابل انکار است. در زمان زلزله، سازهها تحت بارهای جانبی شدیدی قرار میگیرند. میلگردهای رکابی با افزایش شکلپذیری اعضای بتنی، به سازه اجازه میدهند تا انرژی زلزله را جذب کرده و تغییر شکلهای بزرگتری را بدون فروپاشی ناگهانی تحمل کند. این ویژگی، زمان کافی را برای تخلیه ساکنان فراهم کرده و از خسارات جانی ممانعت به عمل میآورد. بنابراین، نقش میلگرد رکابی فراتر از یک جزء ساده در آرماتوربندی است و به عنوان عنصری کلیدی در پایداری و ایمنی کلی سازه عمل میکند.
انواع میلگرد رکابی، مشخصات فنی و استانداردهای تولید

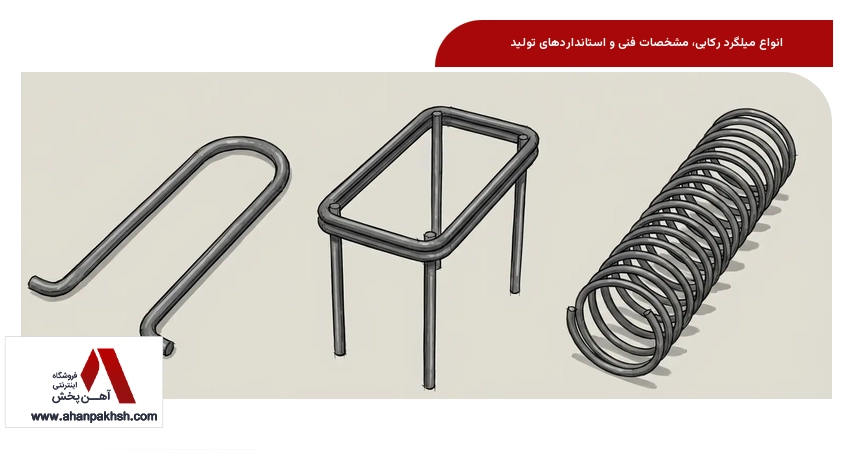

میلگردهای رکابی بر اساس شکل و تعداد شاخههایی که میلگردهای طولی را محصور میکنند، به انواع مختلفی تقسیمبندی میشوند. رایجترین انواع عبارتند از:
- میلگرد رکابی تک شاخه (U شکل):سادهترین شکل رکاب، معمولاً برای محصور کردن میلگردهای طولی در یک ردیف یا در لبهها کاربرد دارد.
- میلگرد رکابی دو شاخه (مستطیلی یا مربعی):رایجترین شکل، برای محصور کردن چندین میلگرد طولی در تیرها و ستونها استفاده میشود.
- میلگرد رکابی چهار شاخه و شش شاخه:برای اعضای بتنی با ابعاد بزرگتر و تعداد میلگردهای طولی بیشتر.
- میلگرد رکابی مارپیچ (Spiral Stirrup):به صورت یک مارپیچ پیوسته حول میلگردهای طولی در ستونها، با مقاومت و شکلپذیری بالا طراحی میشود.
مقایسه انواع میلگرد رکابی
| نوع | شکل | کاربرد اصلی | مزیت کلیدی |
|---|---|---|---|
| تک شاخه (U شکل) | U-shaped | محصور کردن میلگرد لبهای | سادگی و سهولت نصب |
| دو شاخه (مستطیلی/مربعی) | Rectangular/Square | محصور کردن میلگردهای داخلی در تیر و ستون | رایجترین و چندمنظوره |
| مارپیچ | Spiral | ستونها با بار محوری بالا | افزایش شکلپذیری و مقاومت لرزهای |
مشخصات فنی میلگردهای رکابی شامل چندین پارامتر کلیدی است که باید مطابق با نقشههای اجرایی و استانداردهای مهندسی تعیین شود. قطر میلگرد رکابی معمولاً بین 8 تا 16 میلیمتر متغیر است. طول شاخهها و ابعاد کلی رکاب نیز باید به گونهای باشد که پوشش بتنی کافی را فراهم کرده و میلگردهای طولی را به درستی محصور نماید. زاویه خمکاری میلگرد نیز از اهمیت بالایی برخوردار است؛ خمها باید با شعاع مناسب و زاویه 90 یا 135 درجه (در قلابهای انتهایی) انجام شوند تا از ترکخوردگی یا کاهش مقاومت فولاد در نقاط خم ممانعت به عمل آید.
جنس میلگرد رکابی معمولاً از فولاد آجدار با مقاومت تسلیم مشخص (مانند A2 یا A3) انتخاب میشود. استانداردهای ملی و بینالمللی، نظیر مبحث نهم مقررات ملی ساختمان ایران و استاندارد 2800 ایران (آییننامه طراحی ساختمانها در برابر زلزله)، الزامات دقیقی را برای طراحی، تولید و نصب میلگردهای رکابی تعیین میکنند. رعایت این استانداردها در فرآیند تولید و کنترل کیفیت، عملکرد نهایی میلگرد رکابی را در برابر بارهای مختلف، بهویژه بارهای لرزهای، تضمین مینماید.

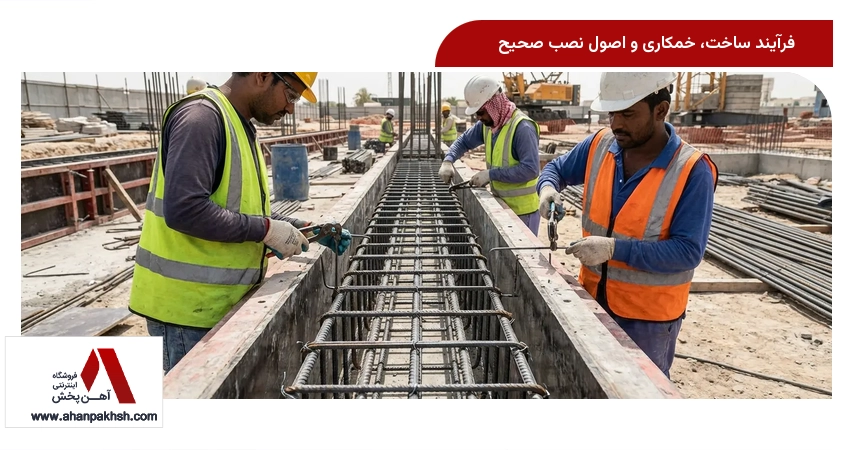

فرآیند ساخت، خمکاری و اصول نصب صحیح
فرآیند ساخت میلگرد رکابی با انتخاب میلگرد مناسب (معمولاً میلگرد آجدار) آغاز میگردد. سپس، این میلگردها با استفاده از دستگاههای خمکننده مخصوص، که میتوانند دستی یا مکانیکی باشند، به شکل مورد نظر خم میشوند. دقت در این مرحله بسیار حیاتی است؛ زیرا هرگونه خطای انسانی یا نقص در دستگاه خمکننده میتواند به کاهش مقاومت میلگرد یا ایجاد ترکهای میکروسکوپی در آن منجر شود. پارامترهای مهم در خمکاری شامل شعاع خم، که باید متناسب با قطر میلگرد باشد، و همچنین طول قلابهای انتهایی است که برای مهار بهتر در بتن ضروری هستند. زاویه خم نیز باید دقیقاً مطابق با نقشههای سازه باشد، معمولاً 90 یا 135 درجه برای قلابها.
پس از خمکاری و آمادهسازی، میلگردهای رکابی به محل پروژه منتقل میشوند. مرحله نصب، یکی از حساسترین بخشها در فرآیند آرماتوربندی محسوب میشود. اصول نصب صحیح میلگرد رکابی شامل موارد زیر است:
- فاصله خاموتها (Spacing):رکابها باید با فواصل مشخص و دقیقی که در نقشههای اجرایی تعیین شده است، در طول عضو بتنی قرار گیرند. این فواصل معمولاً در نزدیکی اتصالات و نقاطی که نیروهای برشی حداکثر هستند، کمتر و در میانه دهانه بیشتر است.
- پوشش بتنی (Concrete Cover):اطمینان از وجود پوشش بتنی کافی در اطراف میلگردهای رکابی و طولی برای محافظت از آنها در برابر خوردگی، آتشسوزی و افزایش چسبندگی بتن به فولاد حیاتی است. این پوشش با استفاده از اسپیسرها تأمین میشود.
- اتصال محکم:میلگردهای رکابی باید به طور محکم به میلگردهای طولی با استفاده از سیم آرماتوربندی متصل شوند. این اتصال باید به اندازهای قوی باشد که در حین بتنریزی و ویبره کردن، میلگردها جابهجا نشوند.
- جهتگیری صحیح:در ستونها، رکابها باید به گونهای نصب شوند که میلگردهای طولی را به درستی محصور کرده و از کمانش آنها در هر جهت جلوگیری کنند.
هرگونه خطا در فرآیند خمکاری یا نصب، از جمله فواصل نامناسب، پوشش بتنی ناکافی یا اتصالات سست، میتواند به کاهش قابل توجه مقاومت برشی و شکلپذیری سازه منجر شود و در نهایت ایمنی آن را به خطر اندازد. بنابراین، نظارت دقیق مهندسی و اجرای با کیفیت توسط نیروهای ماهر در این مرحله از اهمیت بالایی برخوردار است.
مزایا، کاربردها و نقش میلگرد رکابی در افزایش ایمنی سازه
استفاده از میلگرد رکابی در سازههای بتن آرمه، مزایای بیشماری را به همراه دارد که به طور مستقیم به افزایش ایمنی و پایداری سازه کمک میکند. از جمله مهمترین این مزایا میتوان به موارد زیر اشاره کرد:
- افزایش مقاومت برشی:اصلیترین وظیفه میلگرد رکابی، جذب و تحمل نیروهای برشی است که بتن به تنهایی قادر به مقاومت در برابر آنها نیست. این امر از شکست ناگهانی اعضای بتنی جلوگیری میکند.
- جلوگیری از کمانش میلگردهای طولی:در ستونها و تیرهایی که تحت بارهای فشاری قرار دارند، رکابها میلگردهای طولی را محصور کرده و از کمانش آنها جلوگیری میکنند. این عمل به حفظ یکپارچگی و ظرفیت باربری فشاری عضو کمک شایانی میکند.
- افزایش شکلپذیری (Ductility):میلگردهای رکابی با محصور کردن بتن هسته، به آن اجازه میدهند تا تحت بارهای شدید، تغییر شکلهای بیشتری را بدون از دست دادن ناگهانی مقاومت تحمل کند. این ویژگی در طراحی لرزهای بسیار حیاتی است.
- کنترل ترکها:رکابها به کنترل عرض ترکهای برشی و خمشی در بتن کمک میکنند و از گسترش بیرویه آنها جلوگیری مینمایند.
کاربردهای میلگرد رکابی بسیار گسترده است و تقریباً در تمام سازههای بتن آرمه یافت میشود. از ساختمانهای مسکونی و تجاری چند طبقه گرفته تا پلها، تونلها، سدها، فونداسیونهای عمیق و دیوارهای حائل، همگی از این عنصر حیاتی بهره میبرند. در هر جایی که نیاز به افزایش مقاومت برشی، جلوگیری از کمانش میلگردهای طولی و بهبود عملکرد لرزهای باشد، میلگرد رکابی نقشی کلیدی ایفا میکند.
نقش میلگرد رکابی در افزایش ایمنی سازه، بهویژه در برابر زلزله، آن را به یکی از اجزای غیرقابل جایگزین در مهندسی عمران تبدیل کرده است. با توزیع صحیح تنشها، افزایش ظرفیت جذب انرژی و جلوگیری از فروپاشی ناگهانی، میلگرد رکابی به طور مستقیم به حفظ جان و مال ساکنان کمک میکند. این عنصر، تضمینکننده پایداری و دوام سازه در طول عمر مفید آن است و سرمایهگذاری بر کیفیت و اجرای صحیح آن، سرمایهگذاری بر آیندهای امن و پایدار محسوب میشود.
نتیجهگیریمیلگرد رکابی، بیش از یک قطعه فولادی ساده، ستون فقرات مقاومت برشی و لرزهای در سازههای بتنی است. درک صحیح از تعریف، انواع، مشخصات فنی و اصول نصب آن برای هر مهندس و مجری ساختمان ضروری است. با رعایت دقیق استانداردها و اجرای صحیح آرماتوربندی با میلگرد رکابی، میتوان به دوام، پایداری و ایمنی حداکثری سازهها دست یافت و از جان و مال ساکنان در برابر حوادث طبیعی محافظت کرد. انتخاب و استفاده صحیح از این عنصر، سرمایهگذاری بر آیندهای امن و پایدار در صنعت ساختمان است.
