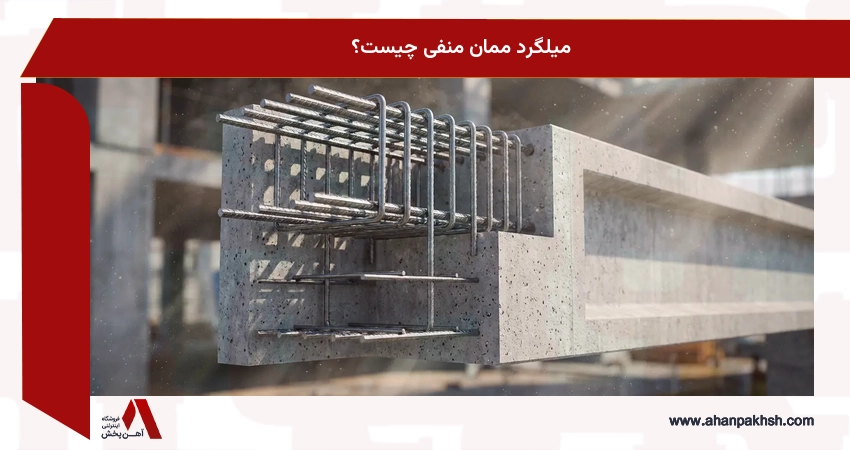

در دنیای مهندسی عمران و ساختوساز، هر جزء از یک سازه بتنی نقش حیاتی در پایداری و دوام کلی آن ایفا میکند. یکی از این اجزای کلیدی، میلگرد ممان منفی است. این نوع میلگرد، که به طور استراتژیک در نقاط خاصی از سازههای بتنی قرار میگیرد، نقشی اساسی در مقابله با نیروهای کششی ناشی از «ممان منفی» دارد. درک صحیح مفهوم، عملکرد و اهمیت میلگرد ممان منفی برای هر مهندس، دانشجو یا فعال در صنعت ساختمان ضروری است. این مقاله به شما کمک میکند تا با این عنصر حیاتی در سازههای بتنی، از تعریف و نحوه عملکرد آن گرفته تا کاربردها و نکات کلیدی در طراحی و اجرای صحیح، به طور کامل آشنا شوید.
مفهوم ممان منفی در سازههای بتنی و ضرورت میلگرد
در علم استاتیک و مقاومت مصالح، «ممان» یا «لنگر» به نیرویی گفته میشود که تمایل به ایجاد چرخش یا خمش در یک عضو سازهای دارد. ممانها میتوانند مثبت یا منفی باشند. ممان مثبت معمولاً باعث ایجاد کشش در پایین و فشار در بالای عضو میشود، در حالی که «ممان منفی» حالتی است که در آن، نیروهای کششی در قسمت بالای عضو سازهای (مانند تیر یا دال) و نیروهای فشاری در قسمت پایین آن متمرکز میشوند. این پدیده به ویژه در محل تکیهگاههای میانی تیرهای یکسره یا دالها و همچنین در کنسولها (قسمتهای بیرونزده) رایج است.
بتن، مادهای بسیار مقاوم در برابر فشار است، اما در برابر کشش مقاومت بسیار پایینی دارد و به آسانی ترک میخورد. بنابراین، برای مقابله با نیروهای کششی که در اثر ممان منفی در بالای مقطع ایجاد میشوند، به یک عنصر مقاوم در برابر کشش نیاز داریم. اینجاست که میلگرد ممان منفی وارد عمل میشود. این میلگردها با قرارگیری در نواحی کششی بالایی، مسئولیت تحمل این نیروها را بر عهده میگیرند و از ترکخوردگی و شکست سازه جلوگیری میکنند.
نیروهای کششی و فشاری در دالها و تیرها
در تیرها و دالهای بتنی تحت بارگذاری، نیروهای داخلی به صورت کشش و فشار توزیع میشوند. در بخشهای میانی دهانهها، معمولاً قسمت پایین مقطع تحت کشش و قسمت بالا تحت فشار قرار دارد. اما در محل تکیهگاههای میانی (در تیرها و دالهای یکسره) و همچنین در کنسولها، این وضعیت برعکس میشود: قسمت بالای مقطع تحت کشش و قسمت پایین تحت فشار قرار میگیرد. این نواحی کششی بالایی هستند که نیاز مبرمی به میلگرد ممان منفی دارند تا از ایجاد ترکهای خطرناک جلوگیری شود.
نحوه عملکرد و کاربردهای اصلی میلگرد ممان منفی
میلگرد ممان منفی با قرارگیری در ناحیه کششی بالای مقطع بتنی، دقیقاً در جایی که بتن به تنهایی قادر به تحمل نیروهای کششی نیست، ایفای نقش میکند. هنگامی که سازه تحت بارهای وارده قرار میگیرد و ممان منفی ایجاد میشود، این میلگردها هستند که تنشهای کششی را جذب کرده و از گسترش ترکها در بتن جلوگیری میکنند. به عبارت دیگر، میلگرد ممان منفی به عنوان یک «ستون فقرات» فولادی، مقاومت کششی لازم را در نقاط بحرانی فراهم میکند.
- تیرهای یکسره:در محل تکیهگاههای میانی تیرهایی که بیش از یک دهانه دارند، میلگرد ممان منفی در قسمت بالای تیر قرار میگیرد تا لنگرهای منفی را تحمل کند.
- دالهای یکسره:مشابه تیرها، در دالهایی که روی چندین تکیهگاه پیوسته قرار دارند، میلگرد ممان منفی در بالای دال و روی تکیهگاهها تعبیه میشود.
- کنسولها (طرهها):در بخشهای بیرونزده از سازه مانند بالکنها یا سایهبانها، قسمت بالای مقطع همواره تحت کشش ناشی از ممان منفی قرار دارد و به میلگرد ممان منفی نیاز است.
- اتصال تیر به ستون:در محل اتصال تیر به ستون، به دلیل صلبیت اتصال، ممانهای منفی قابل توجهی در بالای تیر ایجاد میشود که توسط میلگرد ممان منفی کنترل میشود.
محل قرارگیری و نقش در جلوگیری از ترک
محل قرارگیری میلگرد ممان منفی بسیار حیاتی است. این میلگردها معمولاً در یک سوم بالایی مقطع بتنی (تیر یا دال) و به ویژه در بالای تکیهگاههای میانی و در تمام طول کنسولها قرار داده میشوند. این موقعیت استراتژیک تضمین میکند که میلگردها دقیقاً در ناحیهای که بیشترین تنش کششی ناشی از ممان منفی وجود دارد، عمل کرده و از ایجاد ترکهای عرضی در سطح بالایی بتن جلوگیری کنند. این ترکها نه تنها ظاهر نامناسبی ایجاد میکنند، بلکه میتوانند مسیری برای نفوذ رطوبت و عوامل خورنده به داخل بتن و میلگردها شده و به تدریج به کاهش دوام و مقاومت سازه منجر شوند.
اهمیت حیاتی و تفاوت با میلگردهای تقویتی دیگر
اهمیت میلگرد ممان منفی در سازههای بتنی غیرقابل انکار است. عدم طراحی یا اجرای صحیح این میلگردها میتواند منجر به عواقب جدی از جمله ترکخوردگیهای گسترده، کاهش ظرفیت باربری و حتی فروریزش سازه در شرایط بحرانی شود. این میلگردها به طور مستقیم با دوام و ایمنی طولانیمدت سازه در ارتباط هستند.
تفاوت اصلی میلگرد ممان منفی با سایر انواع میلگرد تقویتی در «نقش تخصصی» آن نهفته است. در حالی که تمامی میلگردها برای افزایش مقاومت کششی بتن به کار میروند، میلگرد ممان منفی به طور خاص برای مقابله با نیروهای کششی ناشی از ممان منفی در بالای مقطع طراحی و جانمایی میشود. میلگردهای اصلی طولی (میلگردهای تحتانی در دهانهها) عمدتاً برای مقابله با ممان مثبت و کشش در پایین مقطع به کار میروند. خاموتها (میلگردهای عرضی) نیز برای مقابله با نیروهای برشی و جلوگیری از کمانش میلگردهای طولی به کار میروند. بنابراین، هر نوع میلگرد وظیفه مشخصی دارد و میلگرد ممان منفی یک جزء مکمل و ضروری برای اطمینان از عملکرد صحیح سازه در برابر انواع مختلف بارگذاری محسوب میشود.
نکات کلیدی در طراحی و اجرای صحیح
طراحی و اجرای صحیح میلگرد ممان منفی نیازمند دقت و رعایت استانداردهای مهندسی است. در اینجا به برخی نکات کلیدی اشاره میشود:
- طراحی توسط مهندس سازه:مشخصات دقیق میلگرد ممان منفی، شامل قطر، تعداد، طول و محل دقیق قرارگیری، باید توسط مهندس سازه و بر اساس محاسبات دقیق و آییننامههای مربوطه تعیین شود.
- طول مهاری و همپوشانی:میلگرد ممان منفی باید دارای طول مهاری کافی باشد تا بتواند نیروهای کششی را به طور کامل به بتن منتقل کند. در صورت نیاز به همپوشانی (اورلپ) با میلگردهای دیگر، طول همپوشانی نیز باید طبق ضوابط آییننامهای باشد.
- پوشش بتنی (کاور):رعایت پوشش بتنی مناسب برای میلگردها ضروری است. این پوشش از میلگرد در برابر خوردگی محافظت کرده و چسبندگی لازم بین بتن و فولاد را فراهم میکند.
- خم و شکلدهی صحیح:خم کردن میلگردها باید طبق نقشههای اجرایی و با رعایت شعاع خم مجاز صورت گیرد تا از آسیب دیدن میلگرد جلوگیری شود.
- ثابتسازی و مهاربندی:میلگردها باید قبل از بتنریزی به خوبی ثابت و مهاربندی شوند تا در حین بتنریزی جابهجا نشوند و موقعیت صحیح خود را حفظ کنند.
- بازرسی دقیق:قبل از بتنریزی، باید از صحت جانمایی، تعداد، قطر و طول میلگردهای ممان منفی طبق نقشههای اجرایی اطمینان حاصل شود. این بازرسی توسط ناظر پروژه از اهمیت بالایی برخوردار است.
پرسشهای متداول (FAQ)
میلگرد ممان منفی در کدام قسمت سازه قرار میگیرد؟
میلگرد ممان منفی عمدتاً در قسمت بالای مقاطع بتنی مانند تیرها و دالها، به ویژه در محل تکیهگاههای میانی (در سازههای یکسره) و در تمام طول کنسولها (طرهها) قرار داده میشود. این جانمایی به دلیل مقابله با نیروهای کششی است که در این نواحی در بالای مقطع ایجاد میشوند.
آیا عدم استفاده از آن خطرناک است؟
بله، عدم استفاده یا استفاده نادرست از میلگرد ممان منفی میتواند بسیار خطرناک باشد. این امر منجر به ایجاد ترکهای عمیق و گسترده در قسمت بالای سازه، کاهش شدید ظرفیت باربری و در نهایت، به خطر افتادن ایمنی و پایداری کل سازه و حتی فروریزش آن در برابر بارهای طراحی شده میشود.
چگونه میتوان کیفیت اجرای آن را بررسی کرد؟
برای بررسی کیفیت اجرای میلگرد ممان منفی، باید قبل از بتنریزی، نقشههای اجرایی را با وضعیت موجود در محل مقایسه کرد. این بررسی شامل اطمینان از قطر صحیح میلگردها، تعداد آنها، طولهای مهاری و همپوشانی، رعایت پوشش بتنی و همچنین موقعیت دقیق قرارگیری میلگردها در بالای مقاطع بتنی است.
نتیجهگیری
میلگرد ممان منفی یک جزء ضروری و حیاتی در طراحی و اجرای سازههای بتنی است که نقش کلیدی در مقابله با نیروهای کششی ناشی از ممانهای منفی ایفا میکند. درک صحیح عملکرد، جانمایی و اهمیت آن برای تضمین ایمنی، دوام و پایداری طولانیمدت سازهها الزامی است. رعایت دقیق اصول مهندسی در طراحی و اجرای این میلگردها، از بروز ترکخوردگیهای مخرب جلوگیری کرده و به حفظ یکپارچگی سازه کمک شایانی میکند. بنابراین، توجه به میلگرد ممان منفی نه تنها یک الزام فنی، بلکه یک تعهد اخلاقی در صنعت ساختوساز است.
