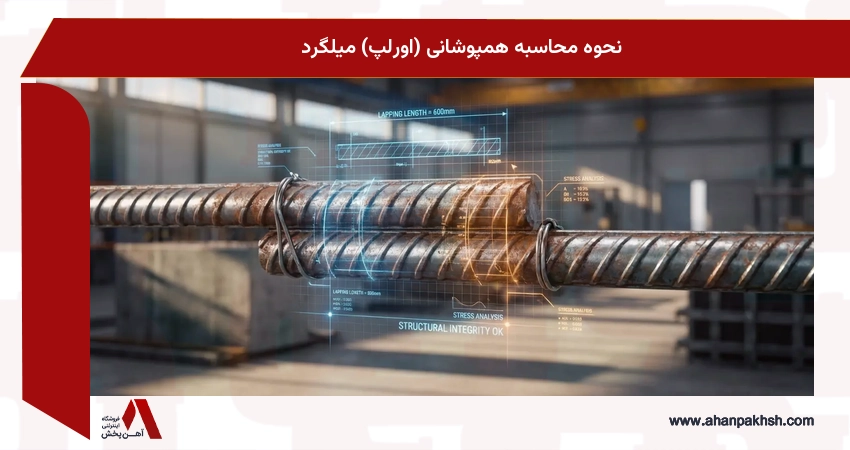

در صنعت ساختوساز، استحکام سازهها به جزئیات اجرایی و محاسبات دقیق وابسته است. همپوشانی میلگرد، که با عنوان اورلپ میلگرد نیز شناخته میشود، نقشی حیاتی در انتقال نیروها و حفظ یکپارچگی سازه ایفا میکند. این راهنمای جامع از آهن پخش به شما کمک میکند تا با اصول و روشهای محاسبه همپوشانی میلگرد آشنا شوید و از اجرای صحیح آن در پروژههای خود اطمینان حاصل کنید. در ادامه، گام به گام به بررسی این موضوع مهم خواهیم پرداخت.

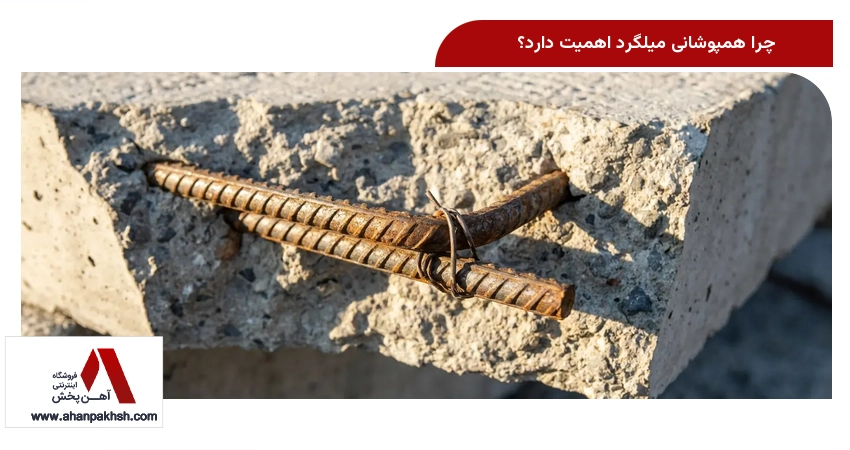

چرا همپوشانی میلگرد اهمیت دارد؟
میلگردها وظیفه تحمل نیروهای کششی در سازههای بتنی را بر عهده دارند. هنگامی که طول یک میلگرد برای پوشش کل دهانه کافی نباشد، اتصال چندین میلگرد به یکدیگر ضروری میشود. همپوشانی، روشی استاندارد برای اتصال دو میلگرد است که نیروهای کششی یا فشاری را به طور ایمن از یک میلگرد به دیگری و در نهایت به بتن اطراف منتقل میکند. این فرآیند، یکپارچگی سازه را تضمین کرده، از بروز ترکخوردگی جلوگیری میکند و مقاومت آن را در برابر بارهای وارده، از جمله بارهای لرزهای، به شکل چشمگیری افزایش میدهد. بدون اجرای صحیح همپوشانی، سازه در نقاط اتصال میلگردها دچار ضعف جدی خواهد شد.
مفاهیم کلیدی در همپوشانی میلگرد
برای محاسبه دقیق همپوشانی میلگرد، آشنایی با چند مفهوم اساسی ضروری است:
- طول همپوشانی (Overlap Length):حداقل طولی که دو میلگرد باید در کنار یکدیگر قرار گرفته و توسط بتن احاطه شوند تا انتقال نیرو به صورت کامل و ایمن انجام گیرد.
- طول گیرایی (Development Length - Ld):حداقل طولی از میلگرد که باید در بتن مهار شود تا مقاومت تسلیم خود را به طور کامل توسعه داده و نیرو را به بتن منتقل کند.
- وصله پوششی (Lap Splice):رایجترین روش اتصال میلگردها، که در آن دو میلگرد به موازات یکدیگر قرار گرفته و توسط بتن پوشانده میشوند.
- وصله مکانیکی (Mechanical Splice):اتصالی که با استفاده از ابزارهای مکانیکی (مانند کوپلر) دو میلگرد را به یکدیگر متصل میکند.
- وصله جوشی (Welded Splice):اتصالی که از طریق جوشکاری دو میلگرد به یکدیگر ایجاد میشود.
- نیروهای کششی و فشاری:نوع نیروی غالب در محل وصله، تأثیر مستقیمی بر طول همپوشانی دارد.
آییننامهها و استانداردهای مربوطه
محاسبه و اجرای همپوشانی میلگرد باید کاملاً مطابق با آییننامهها و استانداردهای ملی و بینالمللی صورت گیرد:
- آییننامه بتن آمریکا (ACI 318): معتبرترین آییننامه بینالمللی که دستورالعملهای دقیقی برای طراحی و اجرای سازههای بتن آرمه، از جمله جزئیات مربوط به طول گیرایی و همپوشانی، ارائه میدهد.
- مبحث 9 مقررات ملی ساختمان ایران: مرجع اصلی و لازمالاجرا برای طراحی و اجرای سازههای بتنی در ایران.
- اهمیت رعایت آییننامهها: عدم رعایت این استانداردها میتواند منجر به ضعف جدی سازهای و به خطر افتادن ایمنی عمومی شود.

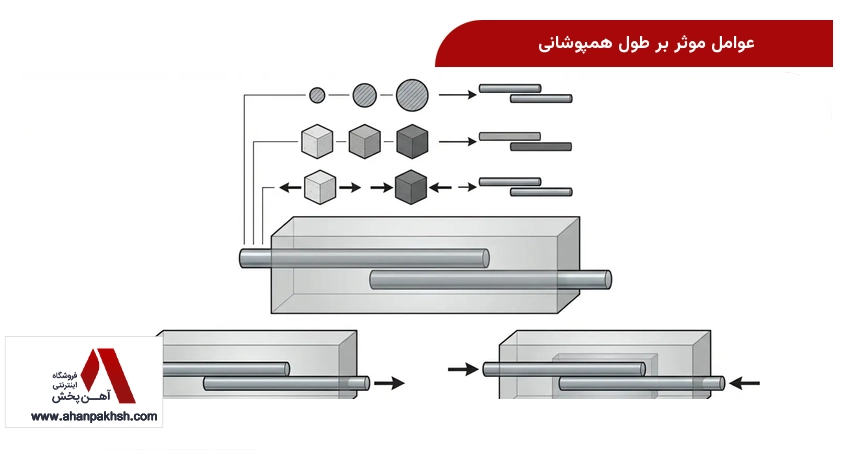

عوامل موثر بر طول همپوشانی
طول همپوشانی میلگرد یک مقدار ثابت نیست و به عوامل متعددی بستگی دارد:
- قطر میلگرد:با افزایش قطر میلگرد، طول همپوشانی بیشتری مورد نیاز است.
- مقاومت فشاری بتن (f'c):بتن با مقاومت فشاری بالاتر، چسبندگی بهتری با میلگرد ایجاد کرده و نیرو را در طول کمتری منتقل میکند.
- مقاومت تسلیم میلگرد (fy):میلگردهایی با مقاومت تسلیم بالاتر، به طول همپوشانی طولانیتری نیاز خواهند داشت.
- نوع نیروی غالب (کشش یا فشار):طول همپوشانی مورد نیاز برای نیروهای کششی معمولاً بیشتر از نیروهای فشاری است.
- موقعیت میلگرد در بتن:میلگردهای واقع در قسمتهای بالایی مقطع بتنی ممکن است به دلیل پدیده آبانداختگی بتن، به طول همپوشانی بیشتری نیاز داشته باشند.
- پوشش بتن:ضخامت پوشش بتنی بر میزان چسبندگی و مهار میلگرد تأثیر مستقیم دارد.
- وجود خاموت یا تنگ:خاموتها با محصور کردن بتن و میلگرد، به افزایش مقاومت چسبندگی و در نتیجه، کاهش طول همپوشانی کمک میکنند.

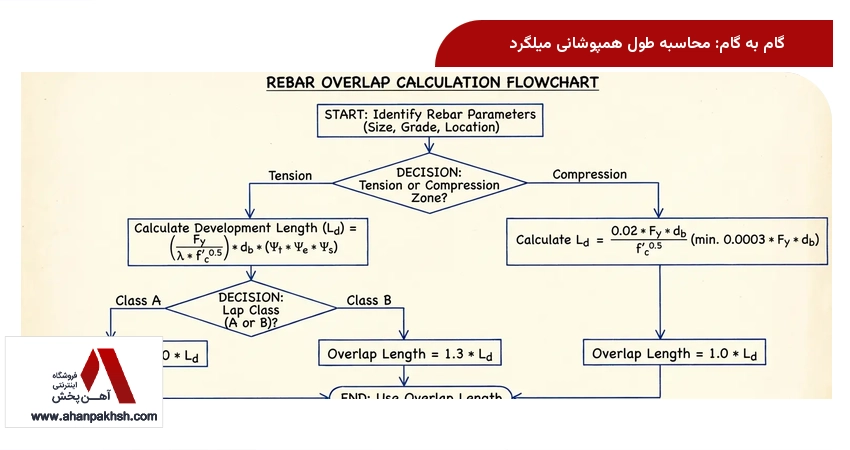

گام به گام: محاسبه طول همپوشانی میلگرد
محاسبه دقیق طول همپوشانی نیازمند درک عمیق آییننامهها و فرمولهای مربوطه است. در ادامه، رویکرد گام به گام کلی برای این محاسبه ارائه میشود:
گام 1: تعیین نوع وصله و نیروی غالب
ابتدا نوع وصله (کششی یا فشاری) را بر اساس تحلیل سازهای و موقعیت میلگرد در مقطع مشخص کنید. این تعیین، تأثیر مستقیمی بر طول همپوشانی مورد نیاز خواهد داشت.
گام 2: مراجعه به آییننامهها
به مبحث 9 مقررات ملی ساختمان ایران یا آییننامه ACI 318 مراجعه کنید. بخشهای مربوط به طول گیرایی (Development Length) و طول وصله (Splice Length) را مطالعه نمایید. این آییننامهها، فرمولها و ضرایب اصلاحی لازم برای محاسبات را ارائه میدهند.
گام 3: محاسبه طول گیرایی (Development Length)
طول گیرایی کششی (Ld) و فشاری (Ldc) را با استفاده از فرمولهای مندرج در آییننامه محاسبه کنید. این فرمولها شامل پارامترهایی مانند قطر میلگرد (db)، مقاومت تسلیم میلگرد (fy)، مقاومت فشاری بتن (f'c) و ضرایب چسبندگی بتن (λ) میشوند. این مرحله، پایه و اساس تعیین طول همپوشانی نهایی محسوب میشود.
گام 4: اعمال ضرایب اصلاحی
آییننامهها ضرایب اصلاحی مختلفی را برای شرایط خاص در نظر میگیرند که از جمله آنها میتوان به ضریب موقعیت میلگرد، ضریب پوشش اپوکسی و ضریب محصورشدگی اشاره کرد. این ضرایب میتوانند طول گیرایی محاسبه شده را افزایش یا کاهش دهند.
گام 5: تعیین طول همپوشانی نهایی
پس از محاسبه طول گیرایی و اعمال ضرایب اصلاحی، طول همپوشانی نهایی را بر اساس الزامات آییننامه برای نوع وصله تعیین کنید. برای وصلههای کششی، این طول معمولاً در دو دسته Class A (برابر Ld) یا Class B (برابر 1.3 Ld) قرار میگیرد. برای وصلههای فشاری، طول همپوشانی معمولاً کمتر از وصلههای کششی است و بر اساس Ldc و حداقلهای آییننامهای مشخص میشود.

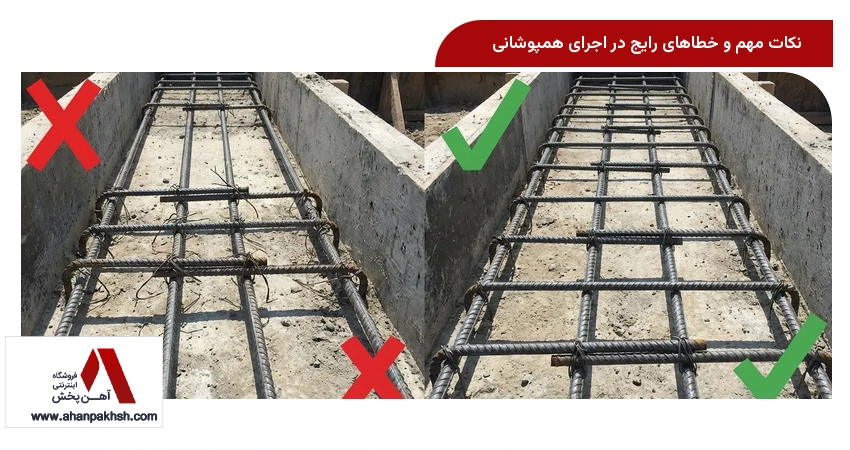

نکات مهم و خطاهای رایج در اجرای همپوشانی
حتی دقیقترین محاسبات نیز بدون اجرای صحیح، بیفایده خواهند بود.
نکات اجرایی:
- بستن صحیح میلگردها: میلگردهای همپوشانی شده باید به طور محکم به یکدیگر بسته شوند تا در حین بتنریزی جابجا نگردند.
- پوشش بتن کافی: اطمینان از تأمین پوشش بتن کافی برای محافظت میلگردها در برابر خوردگی و ایجاد چسبندگی مناسب ضروری است.
- پخش کردن وصلهها: از وصله کردن تمامی میلگردها در یک مقطع خودداری کنید؛ وصلهها را باید در طولهای مختلف پخش کرد.
- نظارت دقیق: مهندس ناظر باید بر اجرای صحیح تمامی مراحل نظارت دقیق داشته باشد.
خطاهای رایج:
- طول همپوشانی ناکافی: این مورد، رایجترین و در عین حال خطرناکترین خطای اجرایی محسوب میشود.
- عدم رعایت فاصله مناسب: میلگردها نباید آنقدر به یکدیگر نزدیک باشند که مانع عبور و تراکم صحیح بتن شوند.
- وصله در نقاط پر تنش: وصله کردن میلگردها در نقاط حداکثر تنش باید با احتیاط فراوان و بر اساس ضوابط خاص آییننامهای انجام شود.
- استفاده از میلگردهای زنگزده یا آلوده: استفاده از میلگردهای زنگزده یا آلوده، به شدت باعث کاهش چسبندگی آنها با بتن میشود.
ابزارهای کمکی و نرمافزارها
برای تسهیل و افزایش دقت در محاسبه طول همپوشانی، ابزارها و نرمافزارهای زیر میتوانند مفید باشند:
- نرمافزارهای طراحی سازه: برنامههای پیشرفتهای مانند ETABS و SAP2000 قابلیت محاسبه دقیق جزئیات آرماتوربندی، از جمله همپوشانی، را فراهم میکنند.
- ماشینحسابهای آنلاین و اپلیکیشنها: این ابزارها برای تخمین اولیه مفید هستند، اما هرگز جایگزین محاسبات مهندسی دقیق و تأیید شده نخواهند بود.
- جداول و نمودارهای آییننامهای: این منابع برای تعیین سریع طول گیرایی و همپوشانی در شرایط استاندارد و رایج کاربرد دارند.
نتیجهگیری
محاسبه و اجرای صحیح همپوشانی (اورلپ) میلگرد، ستون فقرات ایمنی و پایداری هر سازه بتن آرمه محسوب میشود. این فرآیند نه تنها یک الزام فنی، بلکه یک مسئولیت اخلاقی و حرفهای است. با درک عمیق مفاهیم، پیروی دقیق از آییننامهها، توجه به عوامل مؤثر و اجتناب از خطاهای رایج، میتوانیم از انتقال صحیح و ایمن نیروها در سازه اطمینان حاصل کرده و مقاومت بلندمدت آن را تضمین کنیم. آهن پخش امیدوار است این راهنما به شما در انجام دقیق و صحیح این بخش حیاتی از پروژههایتان کمک کرده باشد.
