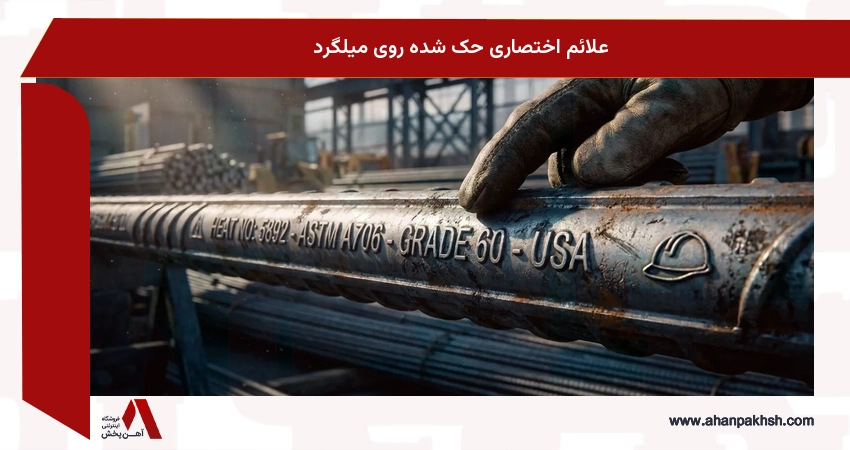

در دنیای ساختوساز، میلگرد یکی از حیاتیترین عناصر برای تضمین استحکام و پایداری سازههاست. اما آیا تا به حال به علائم اختصاری حک شده روی میلگردها توجه کردهاید؟ این نمادهای حک شده روی میلگرد، صرفاً تزئینی نیستند؛ بلکه اطلاعات بسیار مهمی را درباره مشخصات فنی، استاندارد و کیفیت آن ارائه میدهند. درک صحیح این علائم برای مهندسان، پیمانکاران و حتی خریداران عادی میلگرد ضروری است تا ضمن انتخاب میلگرد مناسب برای پروژه خود، از ایمنی و دوام سازه اطمینان حاصل کنند. این مقاله راهنمایی جامع برای شناسایی و تفسیر این علائم اختصاری میلگرد ارائه میدهد تا به شما در خواندن آنها و درک اهمیتشان در صنعت ساختوساز یاری رساند.
میلگرد چیست و چرا علائم اختصاری روی آن حک میشود؟
میلگرد، یک میله فولادی با سطح آجدار است که برای تقویت بتن در سازههای ساختمانی به کار میرود. بتن مقاومت فشاری بالایی دارد اما در برابر کشش ضعیف است. میلگرد با قرار گرفتن در داخل بتن، مقاومت کششی آن را بهطور چشمگیری افزایش میدهد و از ترکخوردگی و گسیختگی سازه جلوگیری میکند. این ترکیب بتن و میلگرد، بتن مسلح نامیده میشود و ستون فقرات هر ساختمان مدرنی است. نقش میلگرد در تحمل نیروهای کششی و برشی، آن را به یکی از مهمترین اجزای سازهای تبدیل کرده است.
وجود علائم اختصاری حک شده روی میلگردها، نه تنها یک الزام قانونی، بلکه یک ضرورت فنی برای تضمین کیفیت و ایمنی سازههاست. این علائم به عنوان شناسنامه میلگرد عمل میکنند و اطلاعات کلیدی مانند نوع میلگرد، استاندارد تولید، گرید فولاد و نام کارخانه تولیدکننده را در اختیار مصرفکنندگان قرار میدهند. بدون این نمادها، شناسایی میلگرد و اطمینان از مطابقت آن با نقشههای مهندسی و الزامات استاندارد ملی ایران تقریباً غیرممکن خواهد بود. استفاده از میلگرد نامناسب یا بیکیفیت میتواند عواقب فاجعهباری برای ایمنی سازه در پی خواهد داشت؛ از این رو، اهمیت علائم حک شده روی میلگرد در فرآیند کنترل کیفیت و پیشگیری از حوادث غیرقابل انکار است.
انواع علائم اختصاری روی میلگردها
علائم اختصاری حک شده روی میلگردها به دستههای مختلفی تقسیم میشوند که هر یک اطلاعات خاصی را منتقل میکنند. درک این دستهبندیها به شما کمک میکند تا به راحتی مشخصات فنی میلگرد را تشخیص دهید.
1- علائم مربوط به استاندارد و گرید میلگرد

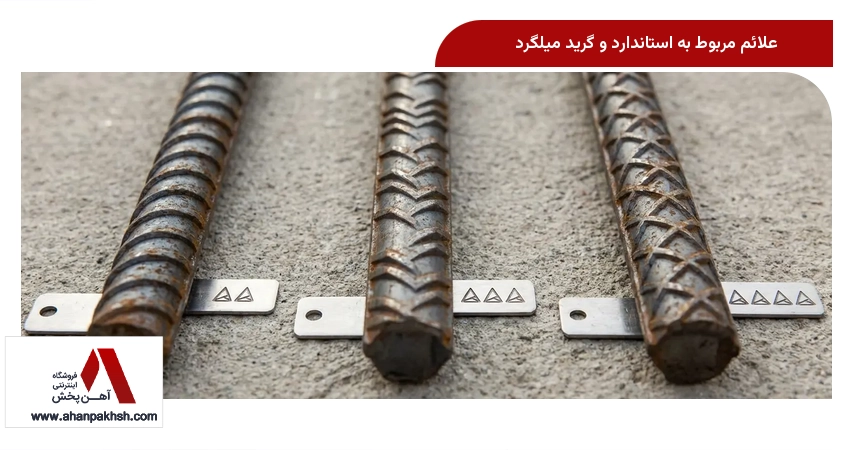

یکی از مهمترین اطلاعاتی که از طریق علائم اختصاری میلگرد قابل شناسایی است، استاندارد تولید و گرید آن است. در ایران، استاندارد ملی ایران (ISIRI) برای تولید میلگردها وجود دارد. گریدهای رایج میلگرد شامل A2، A3 و A4 هستند که هر کدام نشاندهنده میزان مقاومت تسلیم و مقاومت کششی میلگرد هستند. به عنوان مثال، میلگرد A2 دارای آجهای مارپیچ و مقاومت تسلیم 3000 کیلوگرم بر سانتیمتر مربع است، در حالی که میلگرد A3 دارای آجهای جناغی و مقاومت تسلیم 4000 کیلوگرم بر سانتیمتر مربع است. تفاوت علائم میلگرد A2 و A3 به وضوح در شکل آج و نمادهای حک شده قابل تشخیص است. این علائم بهطور مستقیم بر کاربرد میلگرد در بخشهای مختلف سازه تأثیر میگذارند.
| ویژگی | میلگرد A2 | میلگرد A3 | میلگرد A4 |
|---|---|---|---|
| شکل آج | مارپیچ | جناغی | مرکب |
| مقاومت تسلیم (کیلوگرم بر سانتیمتر مربع) | 3000 | 4000 | 5000 |
| مقاومت کششی (کیلوگرم بر سانتیمتر مربع) | 4000 | 6000 | 6500 |
2- علائم مربوط به کارخانه تولیدکننده

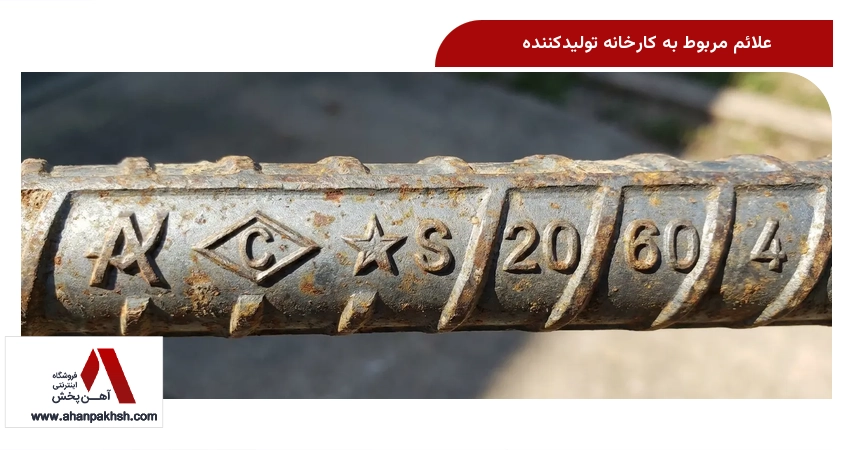

هر کارخانه تولیدکننده میلگرد، دارای یک علامت اختصاری منحصر به فرد است که روی محصولات خود حک میکند. این علائم اختصاری تولیدکنندگان میلگرد، به مصرفکنندگان امکان میدهد تا منبع تولید میلگرد را شناسایی کرده و از اصالت محصول اطمینان حاصل کنند. به عنوان مثال، ذوب آهن اصفهان (ESCo)، فولاد خراسان (KSC)، فولاد کویر کاشان (KAVIR) و بسیاری دیگر، هر کدام نماد خاص خود را دارند. این نمادها معمولاً شامل حروف اول نام کارخانه یا یک لوگوی خاص هستند که بهصورت برجسته یا فرورفته روی میلگرد حک میشوند. شناسایی این علائم برای پیگیری کیفیت و خدمات پس از فروش اهمیت زیادی دارد.
3- علائم مربوط به روش تولید و قطر میلگرد
علاوه بر استاندارد و تولیدکننده، برخی علائم نیز به روش تولید و قطر میلگرد اشاره دارند. روشهای تولید میلگرد شامل نورد گرم (جهت میلگردهای آجدار) و نورد سرد (برای میلگردهای خاص) است که ممکن است با نمادهای خاصی مشخص شوند. همچنین، قطر میلگرد که یکی از مشخصات فنی اصلی آن است، معمولاً بهصورت عددی روی میلگرد حک نمیشود، بلکه از طریق آج میلگرد و فاصله بین آجها یا با اندازهگیری مستقیم قابل تشخیص است. با این حال، در برخی موارد، نمادهایی برای نشان دادن قطر اسمی یا نوع آج که به قطر مرتبط است، ممکن است وجود داشته باشد. این اطلاعات به مهندسان کمک میکند تا میلگرد مناسب را با توجه به نیازهای محاسباتی سازه انتخاب کنند.

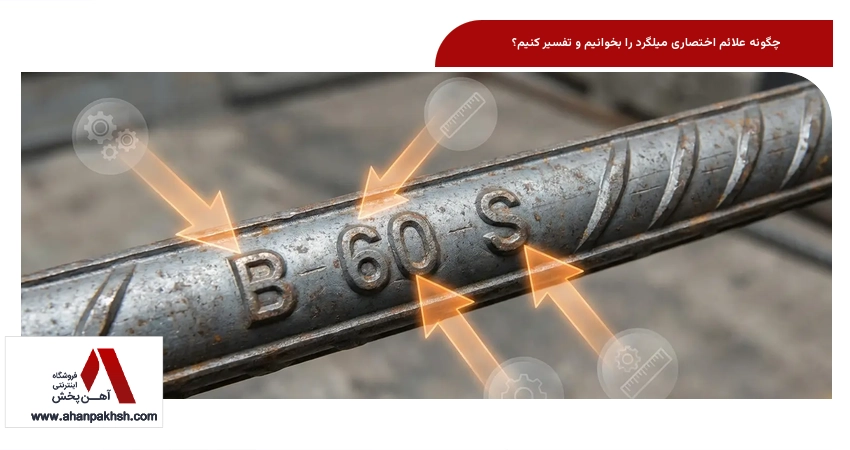

چگونه علائم اختصاری میلگرد را بخوانیم و تفسیر کنیم؟
- یافتن علائم:ابتدا میلگرد را از نزدیک بررسی کنید و به دنبال نمادهای برجسته یا فرورفته روی سطح آن باشید. این علائم معمولاً در فواصل منظم تکرار میشوند.
- شناسایی علامت کارخانه:اولین چیزی که باید به دنبال آن باشید، علامت اختصاری کارخانه تولیدکننده است. این علامت معمولاً شامل یک یا چند حرف است که نشاندهنده نام تجاری یا کد کارخانه است.
- تشخیص گرید و استاندارد:پس از آن، به دنبال نمادهایی باشید که گرید میلگرد (مانند A2، A3، A4) و استاندارد تولید آن را مشخص میکنند. این نمادها ممکن است بهصورت حروف یا ترکیبی از حروف و اعداد باشند و معمولاً در کنار علامت کارخانه قرار میگیرند.
- بررسی آج میلگرد:شکل آج میلگرد (مارپیچ، جناغی، مرکب) نیز اطلاعات مهمی درباره نوع و گرید میلگرد به شما میدهد. به عنوان مثال، آج مارپیچ معمولاً نشاندهنده میلگرد A2 و آج جناغی نشاندهنده میلگرد A3 است.
- استفاده از جداول استاندارد:برای اطمینان بیشتر، میتوانید علائم شناسایی شده را با جداول استاندارد ملی ایران و کاتالوگهای تولیدکنندگان معتبر مقایسه کنید.
مثالهای رایج از علائم و تفسیر آنها :
- ESCo A3:این علامت نشاندهنده میلگرد تولیدی کارخانه ذوب آهن اصفهان (ESCo) با گرید A3 است که دارای آج جناغی و مقاومت تسلیم 4000 کیلوگرم بر سانتیمتر مربع است.
- KSC A2:این نماد به میلگرد تولیدی فولاد خراسان (KSC) با گرید A2 اشاره دارد که دارای آج مارپیچ و مقاومت تسلیم 3000 کیلوگرم بر سانتیمتر مربع است.
- KAVIR A4:این علامت نشاندهنده میلگرد تولیدی فولاد کویر کاشان (KAVIR) با گرید A4 است که بالاترین مقاومت را در میان گریدهای رایج دارد و معمولاً دارای آج مرکب است.
نکات مهم در تشخیص میلگرد اصلی از تقلبی
برای جلوگیری از استفاده از میلگرد تقلبی یا بیکیفیت، به نکات زیر توجه کنید:
- وضوح علائم:علائم حک شده روی میلگرد اصلی باید واضح، خوانا و بدون هرگونه ابهام باشند. علائم محو یا نامنظم میتوانند نشانهای از محصول تقلبی باشند.
- ثبات علائم:علائم باید در طول میلگرد بهصورت یکنواخت و با فواصل منظم تکرار شده باشند.
- مقایسه با استاندارد:همواره علائم را با جداول استاندارد و اطلاعات منتشر شده توسط تولیدکنندگان معتبر مقایسه کنید.
- خرید از منابع معتبر:برای اطمینان از اصالت و کیفیت، همیشه میلگرد را از فروشندگان و مراکز پخش معتبر مانند آهن پخش خریداری کنید.
- بازرسی ظاهری:به کیفیت ظاهری میلگرد، از جمله رنگ، عدم وجود زنگزدگی بیشازحد و یکنواختی آجها نیز توجه کنید.
جمع بندی
علائم اختصاری حکشده روی میلگردها، شناسنامه فنی این مقطع فولادی محسوب میشوند و نقشی کلیدی در تضمین ایمنی، کیفیت و تطابق سازه با الزامات مهندسی دارند. آشنایی با این علائم، از گرید و استاندارد گرفته تا کارخانه تولیدکننده، به مهندسان و خریداران کمک میکند تا از انتخاب میلگرد مناسب، جلوگیری از مصرف محصولات تقلبی و افزایش دوام سازه اطمینان حاصل کنند. توجه به خوانایی و صحت علائم، تطبیق آنها با استانداردهای ملی و خرید از مراکز معتبر مانند آهن پخش، گامی مؤثر در کاهش ریسکهای فنی و اقتصادی پروژههای ساختمانی و تضمین استحکام سازه در بلندمدت است.
