در صنعت ساختمانسازی، استحکام و دوام سازهها از اهمیت بالایی برخوردار است. یکی از مهمترین عوامل در تضمین این دوام، کیفیت بتنریزی و قرارگیری صحیح میلگردها درون بتن است. اما چگونه میتوان اطمینان حاصل کرد که میلگردها در جایگاه دقیق خود قرار گرفته و پوشش بتنی مناسبی دارند؟ پاسخ این پرسش در استفاده از قطعات کوچک اما حیاتی به نام «اسپیسر میلگرد» نهفته است. اسپیسرها ابزارهایی هستند که فاصله دقیق بین میلگرد و قالب بتن را حفظ میکنند و نقشی کلیدی در افزایش طول عمر و مقاومت سازه ایفا میکنند. در این مقاله از آهن پخش، به طور جامع به این پرسشها پاسخ میدهیم که اسپیسر میلگرد چیست، چه انواعی دارد، چه کاربردهایی دارد و مهمتر از همه، برای هر متر مربع از سازه به چند عدد اسپیسر نیاز است.

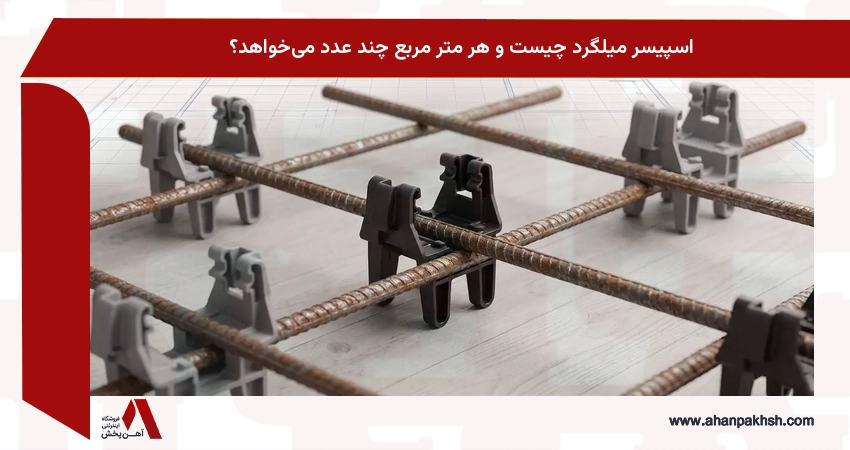

اسپیسر میلگرد چیست؟

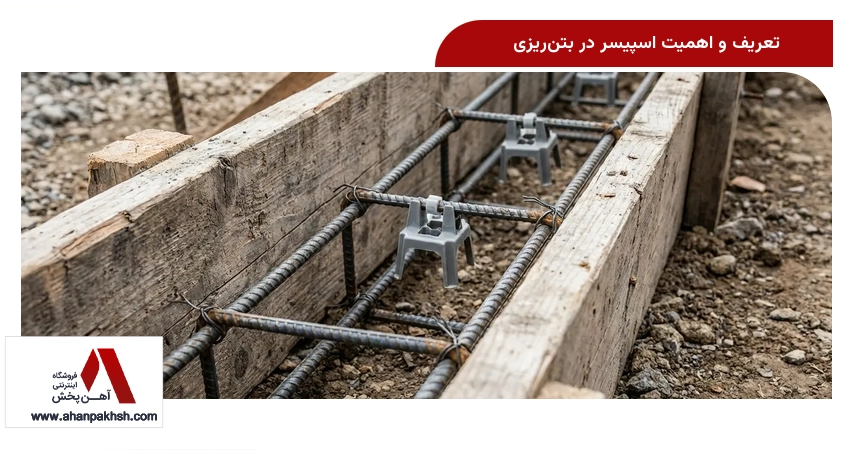

تعریف و اهمیت اسپیسر در بتنریزی
اسپیسر میلگرد، قطعهای است که وظیفه ایجاد و حفظ فاصله مشخص و استاندارد را بین میلگردها و سطح قالب بتن بر عهده دارد. این فاصله که به آن «کاور بتن» یا «پوشش بتنی» گفته میشود، برای محافظت از میلگرد در برابر عوامل محیطی مخرب مانند رطوبت، اکسیژن و مواد شیمیایی ضروری است. بدون کاور بتنی کافی، میلگردها به سرعت دچار خوردگی و زنگزدگی میشوند که این امر به شدت از مقاومت و پایداری سازه میکاهد. اسپیسرها با اطمینان از قرارگیری میلگرد در مرکز مقطع بتنی، از بروز این مشکلات جلوگیری کرده و به بتن اجازه میدهند تا به طور کامل میلگرد را احاطه کند و پیوندی محکم بین بتن و فولاد ایجاد شود.
انواع اسپیسر میلگرد
اسپیسرها در انواع مختلفی تولید میشوند که هر کدام برای کاربردها و شرایط خاصی طراحی شدهاند. انتخاب نوع مناسب اسپیسر به عوامل متعددی از جمله نوع سازه، قطر میلگرد، وزن آرماتوربندی و میزان بار وارده بستگی دارد.
| ویژگی | اسپیسر پلاستیکی | اسپیسر بتنی | اسپیسر فلزی |
|---|---|---|---|
| مقاومت فشاری | متوسط تا خوب (بسته به نوع) | بسیار بالا | بسیار بالا |
| وزن | بسیار سبک | سنگین | متوسط |
| قیمت | اقتصادی | متوسط تا بالا | بالا |
| مقاومت در برابر خوردگی | عالی (عدم واکنش با بتن) | عالی (همجنس با بتن) | پایین (مستعد زنگزدگی) |
| کاربرد اصلی | دالها، سقفها، ستونهای سبک | فونداسیونها، سازههای سنگین، حساس | بارهای فوقالعاده سنگین (با پوشش ضد زنگ) |
| مزایا | سبک، نصب آسان، قیمت مناسب | همجنس با بتن، مقاومت بالا، بدون ترک | تحمل بار بسیار زیاد، دوام بالا |
| معایب | مقاومت کمتر در برابر بارهای سنگین | وزن زیاد، شکنندگی در جابجایی | خطر خوردگی و آسیب به میلگرد |

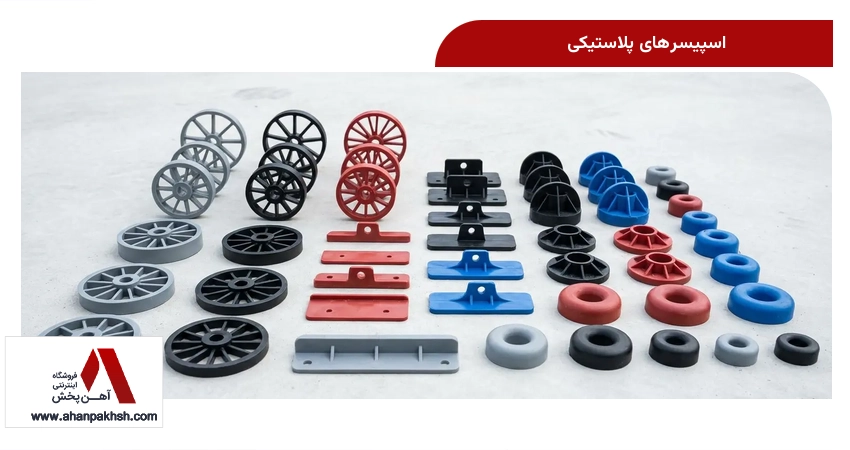

اسپیسرهای پلاستیکی
اسپیسرهای پلاستیکی رایجترین نوع اسپیسر هستند که به دلیل سبکی، قیمت مناسب و مقاومت در برابر خوردگی، کاربرد فراوانی دارند. این اسپیسرها در اشکال مختلفی تولید میشوند:
- اسپیسر چرخشی (Wheel Spacer):دارای شکل دایرهای با پرههایی است که به میلگرد متصل میشود. برای ستونها و دیوارهای بتنی که نیاز به کاور جانبی دارند، ایدهآل است.
- اسپیسر کفی (Flat/Plate Spacer):دارای یک سطح صاف در زیر و شیارهایی برای قرارگیری میلگرد در بالا است. برای فونداسیونها، کفسازیها و دالها که نیاز به کاور از پایین دارند، مناسب است.
- اسپیسر ستونی (Column Spacer):طراحی خاصی برای استفاده در ستونها دارد و معمولاً به صورت گیرهدار به میلگرد متصل میشود.
- اسپیسر دایرهای (Circular Spacer):شبیه اسپیسر چرخشی است اما ممکن است برای کاربردهای خاصی در تیرها یا دالها استفاده شود.
- اسپیسر خورشیدی (Sun/Star Spacer):دارای پرههایی شبیه به ستاره است و برای میلگردهای با قطر کمتر و بارهای سبکتر مناسب است.
مزایای اسپیسرهای پلاستیکی شامل وزن کم، سهولت نصب، عدم واکنش با بتن و قیمت اقتصادی است. با این حال، ممکن است در برابر بارهای بسیار سنگین یا ضربات شدید مقاومت کمتری داشته باشند.

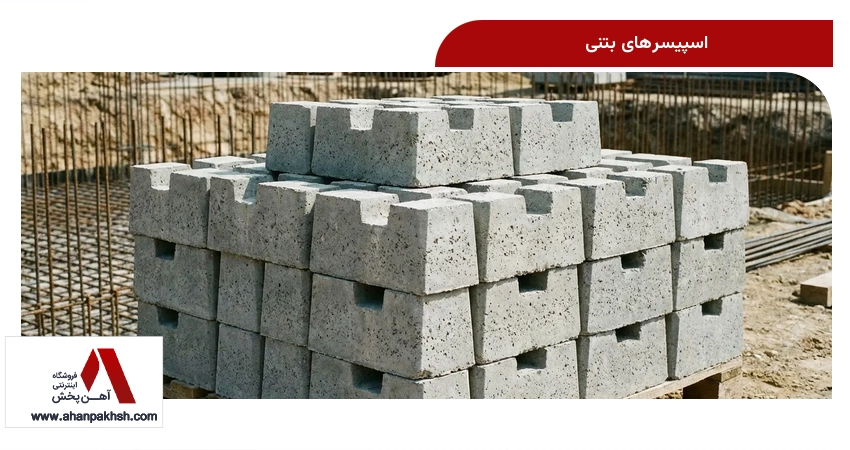

اسپیسرهای بتنی
اسپیسرهای بتنی از جنس بتن یا ملات سیمانی ساخته میشوند و دارای مقاومت فشاری بسیار بالایی هستند. این نوع اسپیسرها به دلیل همجنس بودن با بتن اصلی، از نظر حرارتی و شیمیایی رفتار مشابهی با سازه دارند و از ایجاد نقاط ضعف در بتن جلوگیری میکنند.
مزایای اسپیسرهای بتنی شامل مقاومت فشاری بالا، پیوند عالی با بتن، عدم ایجاد ترکهای مویی و مناسب برای سازههای سنگین و حساس است. معایب آنها میتواند شامل وزن بیشتر، قیمت بالاتر و شکنندگی نسبی در هنگام جابجایی باشد.

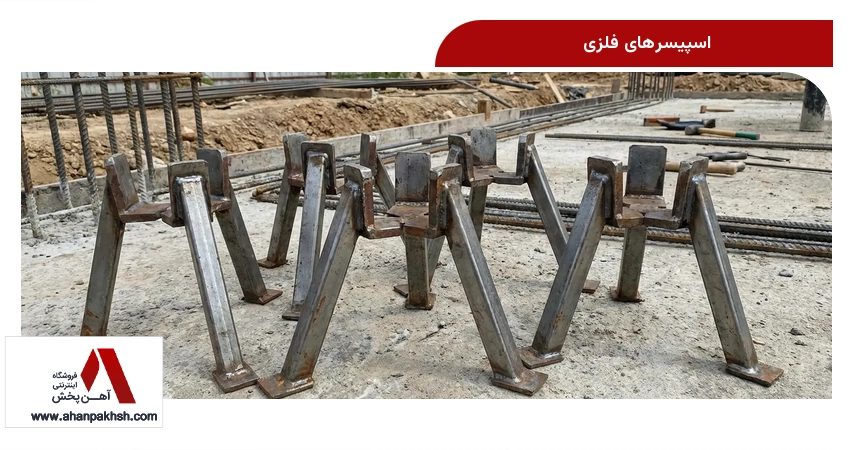

اسپیسرهای فلزی
اسپیسرهای فلزی کمتر رایج هستند و معمولاً در موارد خاصی که نیاز به تحمل بارهای فوقالعاده سنگین است، استفاده میشوند. این اسپیسرها از جنس فولاد ساخته میشوند و مقاومت مکانیکی بالایی دارند.
مزایای اسپیسرهای فلزی شامل تحمل بار بسیار زیاد و دوام بالا است. اما مهمترین عیب آنها، خطر خوردگی و زنگزدگی است که میتواند به میلگردها نیز سرایت کرده و به مرور زمان به سازه آسیب برساند. به همین دلیل، استفاده از آنها باید با احتیاط فراوان و در شرایط خاص صورت گیرد و معمولاً با پوششهای ضد زنگ همراه است.
کاربردها و مزایای استفاده از اسپیسر
استفاده صحیح از اسپیسرها در تمامی بخشهای بتنی سازه ضروری است و مزایای بیشماری را به همراه دارد.
در فونداسیون و کفسازی
در فونداسیون و کفسازی، اسپیسرها اطمینان میدهند که میلگردهای کف در ارتفاع صحیح قرار گرفته و کاور بتنی لازم را از سطح زمین دارند. این امر از نفوذ رطوبت و مواد خورنده از خاک به میلگردها جلوگیری میکند و طول عمر فونداسیون را به شدت افزایش میدهد.
در ستونها و دیوارها
در ستونها و دیوارها، اسپیسرهای چرخشی یا ستونی به حفظ کاور بتنی در تمامی جهات کمک میکنند. این کار باعث میشود تا ستونها و دیوارها در برابر بارهای فشاری و جانبی مقاومت کافی داشته باشند و از پدیده «کرمو شدن» بتن (عدم نفوذ بتن به تمامی نقاط) جلوگیری شود.
در سقفها و تیرها
در سقفها و تیرها، اسپیسرها نقشی حیاتی در حفظ فاصله بین میلگردهای بالایی و پایینی و همچنین کاور بتنی از سطح زیرین و رویی دارند. این امر به توزیع یکنواخت تنشها و افزایش مقاومت خمشی و برشی این اعضا کمک میکند.
مزایای کلی
- افزایش طول عمر سازه:با جلوگیری از خوردگی میلگردها، عمر مفید سازه به طور چشمگیری افزایش مییابد.
- جلوگیری از خوردگی میلگرد:کاور بتنی مناسب، سدی در برابر عوامل محیطی خورنده ایجاد میکند.
- افزایش مقاومت سازه:قرارگیری صحیح میلگردها، توزیع بار را بهبود بخشیده و مقاومت کلی سازه را افزایش میدهد.
- دقت در اجرا:اسپیسرها به مهندسین و کارگران کمک میکنند تا میلگردها را با دقت بیشتری در جای خود قرار دهند و از خطاهای انسانی جلوگیری کنند.
- کاهش هزینههای نگهداری:سازهای که به درستی بتنریزی شده باشد، نیاز کمتری به تعمیر و نگهداری در آینده خواهد داشت.

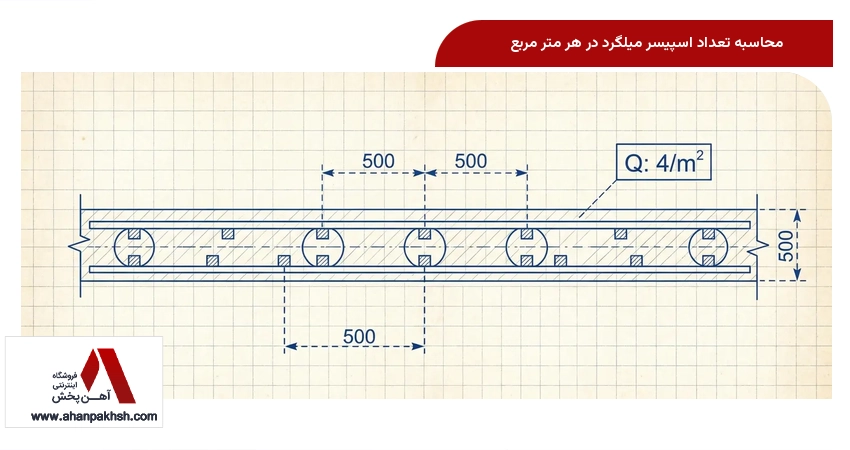

محاسبه تعداد اسپیسر میلگرد در هر متر مربع
یکی از سوالات کلیدی در هنگام استفاده از اسپیسرها، تعیین تعداد مورد نیاز در هر متر مربع است. این تعداد ثابت نیست و به عوامل مختلفی بستگی دارد.
عوامل موثر بر تعداد اسپیسر
- نوع سازه:فونداسیون، سقف، دیوار، ستون، تیر هر کدام نیازهای متفاوتی دارند.
- قطر میلگرد:میلگردهای با قطر بیشتر، وزن بیشتری دارند و ممکن است به اسپیسرهای قویتر یا با تعداد بیشتر نیاز داشته باشند.
- وزن میلگرد:هرچه وزن شبکه آرماتوربندی بیشتر باشد، تعداد اسپیسر بیشتری برای تحمل وزن و جلوگیری از افتادگی میلگردها لازم است.
- نوع اسپیسر:اسپیسرهای با ظرفیت باربری بالاتر ممکن است با فاصله بیشتری نصب شوند.
- استانداردهای اجرایی:آییننامهها و استانداردهای ملی و بینالمللی ساختمان، حداقل الزامات مربوط به کاور بتن و فاصله اسپیسرها را مشخص میکنند.
روشهای تخمین و فرمولهای تقریبی
به طور کلی، برای تخمین تعداد اسپیسر در هر متر مربع، میتوان از قواعد سرانگشتی و توصیههای مهندسی استفاده کرد. این مقادیر تقریبی هستند و باید با توجه به جزئیات پروژه و نظر مهندس ناظر تنظیم شوند:
- برای دالها و سقفها (سبک):معمولاً 4 تا 6 عدد اسپیسر کفی یا خورشیدی در هر متر مربع توصیه میشود. فاصله اسپیسرها حدود 50 تا 70 سانتیمتر از یکدیگر است.
- برای فونداسیونها (متوسط تا سنگین):6 تا 8 عدد اسپیسر کفی یا بتنی در هر متر مربع. فاصله اسپیسرها حدود 40 تا 60 سانتیمتر است.
- برای ستونها و دیوارها:اسپیسرهای چرخشی یا ستونی معمولاً در هر ردیف عمودی با فاصله 50 تا 70 سانتیمتر از یکدیگر نصب میشوند. تعداد کلی به ارتفاع و عرض ستون/دیوار بستگی دارد.
- برای تیرها:معمولاً در هر متر طول تیر، 2 تا 3 عدد اسپیسر چرخشی یا بتنی استفاده میشود.
همچنین، در هر صورت، باید اطمینان حاصل شود که در نقاط بحرانی مانند تقاطع میلگردها، گوشهها و لبههای قالب، اسپیسر کافی برای حفظ کاور وجود دارد.
مثالهای عملی
- فونداسیون به ابعاد 10x10 متر:مساحت 100 متر مربع. اگر 7 عدد اسپیسر در هر متر مربع نیاز باشد، حدود 700 عدد اسپیسر کفی لازم است.
- سقف به ابعاد 8x12 متر:مساحت 96 متر مربع. اگر 5 عدد اسپیسر در هر متر مربع نیاز باشد، حدود 480 عدد اسپیسر کفی یا خورشیدی لازم است.
- ستون به ارتفاع 3 متر:اگر هر 60 سانتیمتر یک اسپیسر چرخشی نیاز باشد، 5 عدد اسپیسر در طول ستون لازم است. (این تعداد برای هر وجه ستون باید در نظر گرفته شود).

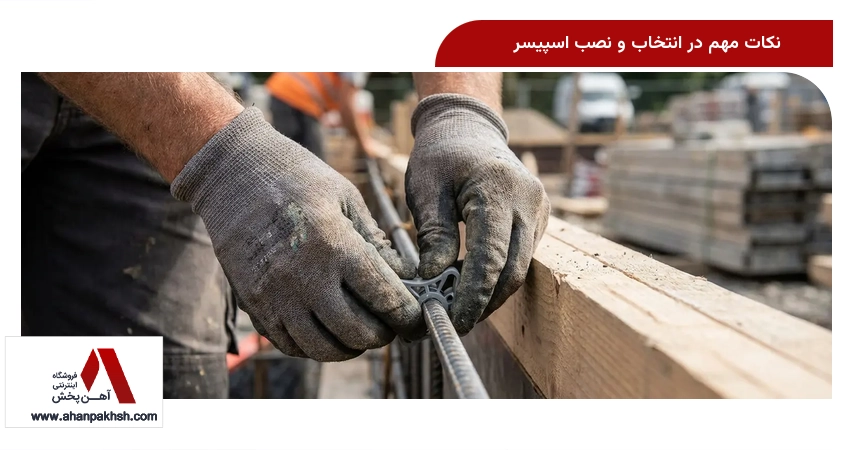

نکات مهم در انتخاب و نصب اسپیسر
انتخاب و نصب صحیح اسپیسرها به اندازه خود استفاده از آنها اهمیت دارد.
انتخاب اسپیسر مناسب
- بر اساس نوع سازه و بار:برای سازههای سنگین و حساس، اسپیسرهای بتنی یا پلاستیکی با ظرفیت باربری بالا را انتخاب کنید. برای سازههای سبکتر، اسپیسرهای پلاستیکی کافی هستند.
- بر اساس قطر میلگرد:اسپیسرها باید متناسب با قطر میلگرد مورد استفاده باشند تا میلگرد به خوبی در شیار آن قرار گیرد و ثابت بماند.
- کیفیت مواد:همیشه اسپیسرهای با کیفیت بالا را از تامینکنندگان معتبر مانند آهن پخش تهیه کنید تا از مقاومت و دوام آنها اطمینان حاصل شود. اسپیسرهای بیکیفیت ممکن است در حین بتنریزی شکسته یا تغییر شکل دهند.
روش صحیح نصب
- فاصله مناسب:اسپیسرها را با فواصل توصیه شده و یکنواخت نصب کنید. از نصب اسپیسرها با فاصله زیاد که منجر به افتادگی میلگرد میشود، خودداری کنید.
- ثابتسازی:اطمینان حاصل کنید که اسپیسرها به خوبی به میلگردها متصل شدهاند و در حین بتنریزی جابجا نمیشوند. در صورت لزوم، از بستهای پلاستیکی یا سیم آرماتوربندی برای ثابت کردن آنها استفاده کنید.
- پوشش کامل:مطمئن شوید که اسپیسرها تمامی نقاطی را که نیاز به کاور بتنی دارند، پوشش میدهند، به خصوص در گوشهها و لبههای قالب.
نتیجهگیری
اسپیسر میلگرد، قطعهای کوچک اما با نقشی بسیار بزرگ در صنعت ساختمانسازی است. استفاده صحیح از اسپیسرها نه تنها به حفظ کاور بتنی و جلوگیری از خوردگی میلگردها کمک میکند، بلکه با افزایش مقاومت و طول عمر سازه، در نهایت به کاهش هزینههای نگهداری و افزایش ایمنی ساختمان منجر میشود. با درک انواع اسپیسر، کاربردهای آنها و روشهای تخمین تعداد مورد نیاز در هر متر مربع، میتوانیم گامی مهم در جهت ساختوسازهای با کیفیتتر و پایدارتر برداریم. آهن پخش همواره در کنار شماست تا با ارائه بهترین محصولات و اطلاعات کاربردی، به پروژههای شما ارزش افزوده بخشد.
سوالات متداول درباره اسپیسر میلگرد
چرا استفاده از اسپیسر ضروری است؟
استفاده از اسپیسر برای حفظ کاور بتنی استاندارد دور میلگردها ضروری است. این کاور از میلگرد در برابر خوردگی ناشی از رطوبت و اکسیژن محافظت میکند، پیوند بین بتن و فولاد را بهبود میبخشد و مقاومت و دوام کلی سازه را افزایش میدهد.
آیا میتوان از سنگ یا آجر به جای اسپیسر استفاده کرد؟
خیر، به هیچ عنوان نباید از سنگ، آجر، چوب یا هر ماده دیگری به جای اسپیسر استاندارد استفاده کرد. این مواد ممکن است با بتن واکنش دهند، رطوبت را جذب کنند، مقاومت فشاری کافی نداشته باشند یا باعث ایجاد نقاط ضعف و ترک در بتن شوند. استفاده از اسپیسر استاندارد، تنها راه تضمین کیفیت و دوام سازه است.
تفاوت اسپیسر کفی و چرخشی چیست؟
اسپیسر کفی (Flat/Plate Spacer) برای ایجاد کاور بتنی از پایین (در فونداسیونها، کفها و دالها) استفاده میشود و دارای یک سطح صاف در زیر است. اسپیسر چرخشی (Wheel Spacer) برای ایجاد کاور بتنی از کنارهها (در ستونها، دیوارها و تیرها) استفاده میشود و به دلیل شکل دایرهای خود، امکان چرخش میلگرد را فراهم میکند.
بهترین نوع اسپیسر برای فونداسیون کدام است؟
برای فونداسیونها، معمولاً اسپیسرهای کفی پلاستیکی با ظرفیت باربری مناسب یا اسپیسرهای بتنی توصیه میشوند. انتخاب بین این دو به وزن شبکه میلگرد، میزان کاور مورد نیاز و بودجه پروژه بستگی دارد. اسپیسرهای بتنی به دلیل همجنس بودن با بتن و مقاومت فشاری بالا، گزینه بسیار مطمئنی برای فونداسیونهای سنگین هستند.
