میلگرد خرک، عنصری حیاتی در آرماتوربندی فونداسیون است و نقشی اساسی در تضمین استحکام سازه و جلوگیری از مشکلات رایج بتنریزی ایفا میکند. این جزء کلیدی وظیفه دارد فاصله استاندارد بین میلگردهای اصلی بالایی و پایینی فونداسیون را حفظ کند و از جابجایی آنها حین بتنریزی جلوگیری نماید. درک صحیح کاربرد و نحوه استفاده از آن برای پایداری و دوام طولانیمدت هر سازهای ضروری است.

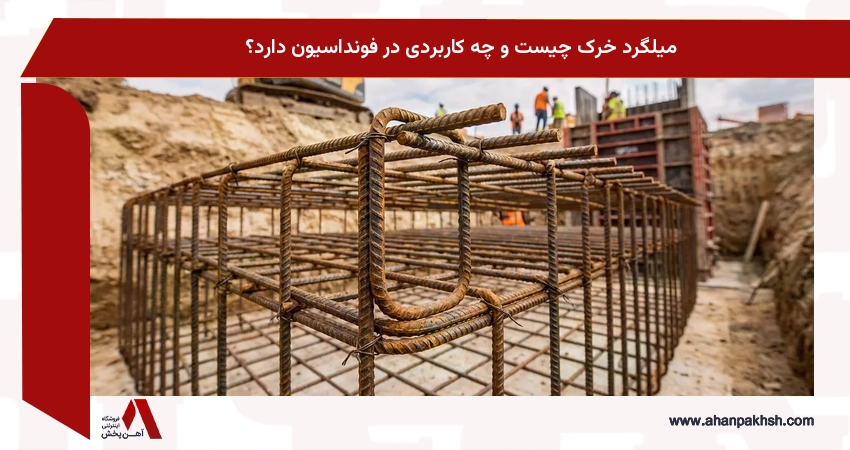

میلگرد خرک چیست؟ (تعریف و ماهیت)
میلگرد خرک، که گاهی «اسپیسر میلگرد» نیز نامیده میشود، قطعهای میلگردی خم شده با شکلی خاص است که در آرماتوربندی فونداسیونها و دالها به کار میرود. هدف اصلی آن، ایجاد و حفظ فاصله مشخص بین دو شبکه میلگرد (بالایی و پایینی) است. این فاصله برای قرارگیری صحیح میلگردها و تأمین کاور بتن کافی حیاتی است. میلگرد خرک معمولاً از میلگردهایی با قطر کمتر نسبت به میلگردهای اصلی ساخته میشود و به صورت دستی یا با دستگاههای خمکن شکل میگیرد. این میلگرد به عنوان یک تکیهگاه عمل کرده و از فرورفتن یا بالا آمدن میلگردها در بتن تازه جلوگیری میکند. عدم استفاده از آن میتواند منجر به جابجایی میلگردها و کاهش مقاومت سازه شود.

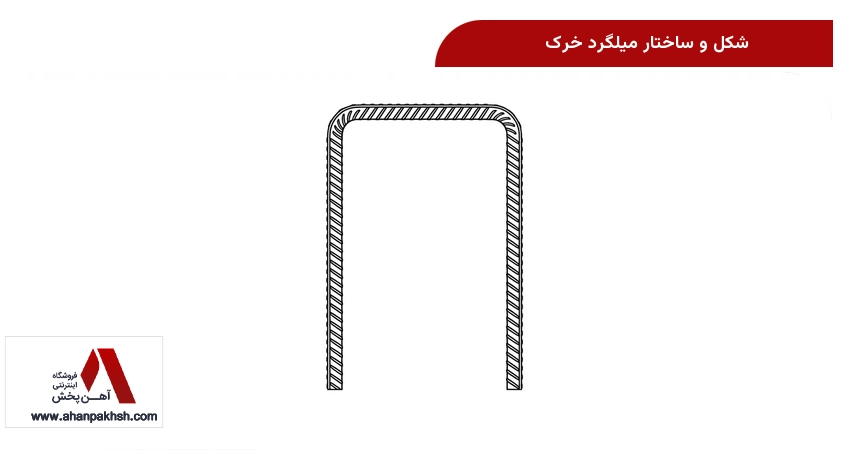

شکل و ساختار میلگرد خرک
میلگرد خرک عموماً به شکل حرف «U» برعکس یا یک خرپای کوچک با دو پایه و یک قسمت افقی در بالا ساخته میشود. این شکل به آن اجازه میدهد تا روی شبکه میلگرد پایینی قرار گیرد و شبکه میلگرد بالایی را در ارتفاع مورد نظر نگه دارد. ساختار آن شامل دو پایه عمودی و یک قسمت افقی است که طول آن بسته به عرض فونداسیون و فاصله میلگردها متغیر است. میلگردهای خرک معمولاً از میلگردهای آجدار با قطر ۸ تا ۱۲ میلیمتر ساخته میشوند. انتخاب قطر میلگرد خرک به عواملی مانند وزن میلگردهای بالایی و فاصله بین خرکها بستگی دارد. خمیدگیهای دقیق و زوایای صحیح در ساخت آن اهمیت زیادی دارد.
اهمیت و ضرورت استفاده از میلگرد خرک در فونداسیون
استفاده از میلگرد خرک در فونداسیونها یک ضرورت مهندسی برای تضمین پایداری و دوام طولانیمدت سازه محسوب میشود. نقش اصلی آن در حفظ فاصله دقیق بین لایههای میلگرد، به طور مستقیم بر کیفیت نهایی بتنریزی و عملکرد سازهای فونداسیون تأثیرگذار است. بدون میلگرد خرک، میلگردهای بالایی ممکن است در اثر وزن خود یا فشار بتن تازه، به سمت پایین حرکت کرده و به میلگردهای پایینی بچسبند. این اتفاق باعث کاهش کاور بتن در قسمت بالایی و افزایش آن در قسمت پایینی میشود که هر دو حالت برای سازه مضر است. جابجایی میلگردها میتواند منجر به عدم توزیع صحیح نیروها در بتن مسلح و کاهش مقاومت فونداسیون شود. میلگرد خرک با ایجاد یک ساختار صلب و ثابت، اطمینان میدهد که میلگردها در موقعیت طراحی شده خود باقی میمانند و بتن میتواند به طور یکنواخت در اطراف آنها نفوذ کند.

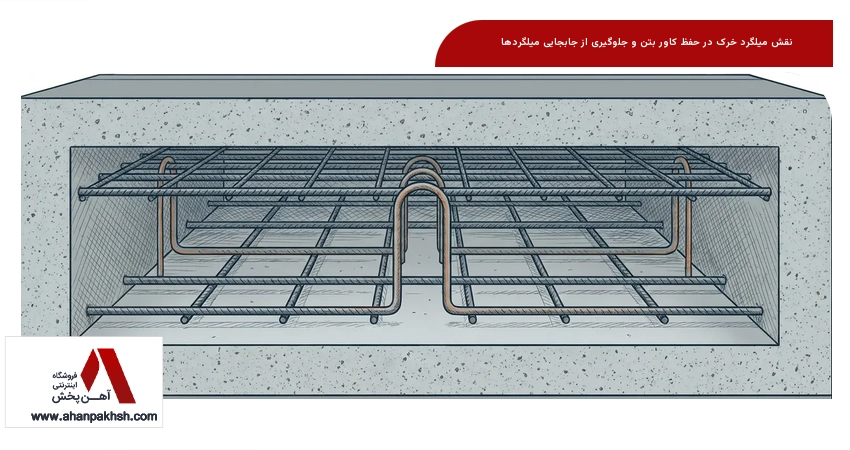

نقش میلگرد خرک در حفظ کاور بتن و جلوگیری از جابجایی میلگردها
کاور بتن، لایهای است که میلگردها را از محیط خارجی محافظت میکند و نقشی حیاتی در جلوگیری از خوردگی ایفا مینماید. حفظ کاور بتن استاندارد، هم در بالا و هم در پایین شبکه میلگرد، برای افزایش عمر مفید سازه ضروری است. میلگرد خرک با نگه داشتن شبکه میلگرد بالایی در ارتفاع مشخص، تضمین میکند که کاور بتن کافی در بالای آن وجود داشته باشد. همچنین، با جلوگیری از فرورفتن میلگردهای بالایی، مانع از کاهش کاور بتن شبکه پایینی و چسبیدن دو شبکه به یکدیگر میشود. در حین بتنریزی، بتن تازه دارای وزن و فشار قابل توجهی است که میتواند میلگردها را جابجا کند. میلگرد خرک با ایجاد یک تکیهگاه محکم، از این جابجاییهای ناخواسته جلوگیری میکند. این امر به ویژه در فونداسیونهای گسترده و دالها اهمیت دوچندانی پیدا میکند.
انواع میلگرد خرک و مشخصات فنی رایج
میلگرد خرک به معنای «انواع» متفاوتی ندارد، بلکه شکل کلی آن ثابت است و تفاوتها بیشتر در ابعاد و قطر میلگرد مورد استفاده برای ساخت آن نهفته است. این تفاوتها بر اساس نیازهای طراحی فونداسیون و ابعاد میلگردهای اصلی تعیین میشوند. به طور کلی، میلگرد خرک از میلگردهای آجدار با قطر ۸، ۱۰ یا ۱۲ میلیمتر ساخته میشود. انتخاب قطر مناسب به عواملی مانند فاصله بین دو شبکه میلگرد، وزن میلگردهای بالایی و فاصله بین خود خرکها بستگی دارد. هرچه وزن میلگردهای بالایی بیشتر باشد یا فاصله بین خرکها زیادتر شود، نیاز به میلگرد خرک با قطر بزرگتر و استحکام بیشتر خواهد بود. طول پایهها و قسمت افقی میلگرد خرک نیز بر اساس ارتفاع مورد نیاز برای کاور بتن و عرض فونداسیون متغیر است. مهندسان سازه در نقشههای اجرایی، ابعاد دقیق و مشخصات فنی میلگرد خرک را مشخص میکنند.
نحوه محاسبه و انتخاب میلگرد خرک مناسب
محاسبه و انتخاب میلگرد خرک مناسب یک فرآیند مهندسی است که باید توسط طراح سازه انجام شود. این فرآیند شامل در نظر گرفتن چندین عامل کلیدی است:
- فاصله بین دو شبکه میلگرد:این فاصله توسط طراح سازه بر اساس محاسبات خمشی و برشی فونداسیون تعیین میشود و میلگرد خرک باید این فاصله را حفظ کند.
- قطر میلگردهای اصلی:هرچه قطر و وزن میلگردهای اصلی بالایی بیشتر باشد، میلگرد خرک باید از قطر بزرگتری ساخته شود.
- فاصله بین خرکها:فاصله طولی بین میلگردهای خرک نیز در نقشهها مشخص میشود. این فاصله معمولاً بین ۷۰ تا ۱۰۰ سانتیمتر است.
- استانداردها و آییننامهها:مهندسان باید از استانداردهای ملی و بینالمللی مربوط به آرماتوربندی پیروی کنند.
میلگرد خرک باید به اندازهای قوی باشد که بتواند وزن میلگردهای بالایی و فشار ناشی از بتنریزی را بدون تغییر شکل تحمل کند.
روش صحیح نصب و جایگذاری میلگرد خرک در آرماتوربندی
نصب صحیح میلگرد خرک برای اثربخشی آن حیاتی است. مراحل و نکات کلیدی برای جایگذاری صحیح عبارتند از:
- آمادهسازی سطح:شبکه میلگرد پایینی باید به طور کامل اجرا شده و روی اسپیسرهای پلاستیکی یا بتنی قرار گیرد تا کاور بتن پایینی تأمین شود.
- قرار دادن خرکها:میلگردهای خرک باید با فواصل مشخص شده در نقشههای اجرایی (معمولاً ۷۰ تا ۱۰۰ سانتیمتر در هر دو جهت) روی شبکه میلگرد پایینی قرار داده شوند.
- بستن خرکها:میلگردهای خرک باید به میلگردهای شبکه پایینی با سیم آرماتوربندی محکم بسته شوند تا در حین بتنریزی جابجا نشوند.
- قرار دادن شبکه بالایی:پس از نصب خرکها، شبکه میلگرد بالایی روی قسمت افقی خرکها قرار داده شده و به آنها بسته میشود تا در ارتفاع صحیح و با کاور بتن مناسب قرار گیرد.
- کنترل نهایی:قبل از بتنریزی، بازرسی نهایی برای اطمینان از صحت جایگذاری تمام میلگردها و محکم بودن اتصالات ضروری است.
سوالات متداول درباره میلگرد خرک (FAQ)
-
آیا میلگرد خرک همان خاموت است؟ (تفاوتها)
خیر، میلگرد خرک و خاموت دو عنصر متفاوت در آرماتوربندی هستند. خاموت (stirrup) عمدتاً برای افزایش مقاومت برشی تیرها و ستونها و جلوگیری از کمانش میلگردهای طولی استفاده میشود و به صورت حلقهای یا مستطیلی دور میلگردهای طولی قرار میگیرد. در حالی که میلگرد خرک (horse rebar) وظیفه حفظ فاصله بین دو شبکه میلگرد در فونداسیونها و دالها را بر عهده دارد و به صورت عمودی بین دو لایه میلگرد قرار میگیرد. شکل، محل قرارگیری و عملکرد این دو کاملاً متفاوت است.
-
استفاده نکردن از میلگرد خرک چه عواقبی دارد؟
عدم استفاده از میلگرد خرک میتواند عواقب جدی برای سازه داشته باشد:
- کاهش کاور بتن:میلگردهای بالایی به سمت پایین حرکت کرده و کاور بتن کافی را از دست میدهند که منجر به خوردگی زودهنگام میلگردها میشود.
- جابجایی میلگردها:میلگردها در حین بتنریزی جابجا شده و از موقعیت طراحی شده خود خارج میشوند که این امر مقاومت خمشی و برشی فونداسیون را کاهش میدهد.
- کاهش مقاومت سازه:عدم توزیع صحیح میلگردها و کاهش کاور بتن، مقاومت کلی فونداسیون را در برابر بارهای وارده کاهش میدهد.
- ترکخوردگی بتن:جابجایی میلگردها میتواند منجر به ایجاد نقاط ضعف و ترکخوردگیهای گسترده در بتن شود.
-
میلگرد خرک در کدام بخشهای فونداسیون استفاده میشود؟
میلگرد خرک عمدتاً در فونداسیونهای گسترده (رادیه ژنرال) و فونداسیونهای نواری که دارای دو یا چند لایه شبکه میلگرد هستند، استفاده میشود. همچنین در دالهای بتنی که نیاز به دو شبکه میلگرد بالایی و پایینی دارند (مانند دالهای سقف یا کف) نیز کاربرد فراوان دارد. وظیفه اصلی آن در این بخشها، حفظ فاصله دقیق بین این لایهها و اطمینان از قرارگیری صحیح میلگردها در موقعیت طراحی شده است.
در نهایت، میلگرد خرک با وجود سادگی ظاهری، نقشی حیاتی و غیرقابل انکار در تضمین پایداری و دوام طولانیمدت فونداسیونهای ساختمانی ایفا میکند. این جزء کوچک اما مهم، با حفظ فاصله دقیق بین لایههای میلگرد و جلوگیری از جابجایی آنها در حین بتنریزی، به استحکام و ایمنی کلی سازه کمک شایانی میکند. درک اهمیت، طراحی صحیح و نصب دقیق میلگرد خرک، از ارکان اصلی مهندسی عمران است که نباید هرگز نادیده گرفته شود. سرمایهگذاری در دانش و اجرای صحیح این عنصر، به معنای سرمایهگذاری در آیندهای امن و پایدار برای هر بنایی است.
