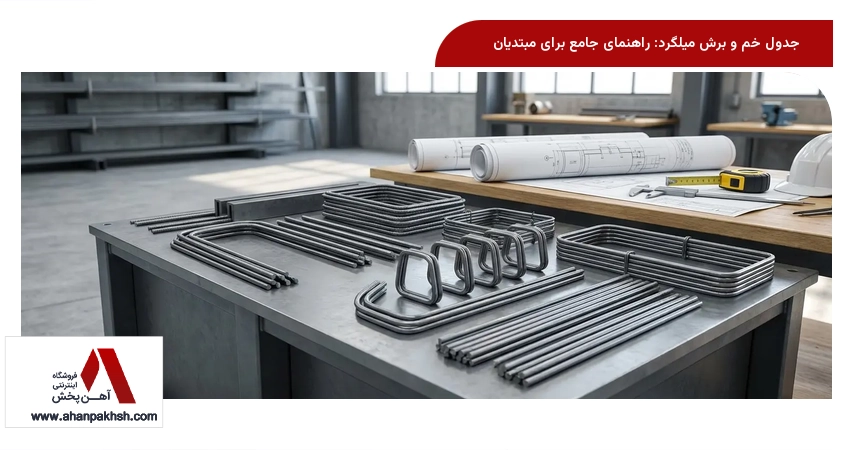

میلگرد یکی از اجزای حیاتی در صنعت ساختمانسازی است که نقشی اساسی در افزایش مقاومت کششی بتن ایفا میکند. اما استفاده صحیح از آن نیازمند فرآیندهای دقیق خمکاری و برش است. این فرآیندها باید بر اساس اصول مهندسی و استانداردهای مشخص انجام شوند تا سازه از استحکام کافی برخوردار باشد. در این مقاله، به بررسی جامع «جدول خم و برش میلگرد» میپردازیم؛ ابزاری کلیدی که مهندسان و مجریان را در این عملیات یاری میکند. هدف ما ارائه یک راهنمای ساده و قابل فهم برای مبتدیان است تا با ماهیت، اهمیت و نحوه استفاده از این جدول آشنا شوند.
جدول خم و برش میلگرد چیست؟ (تعریف و مفهوم)

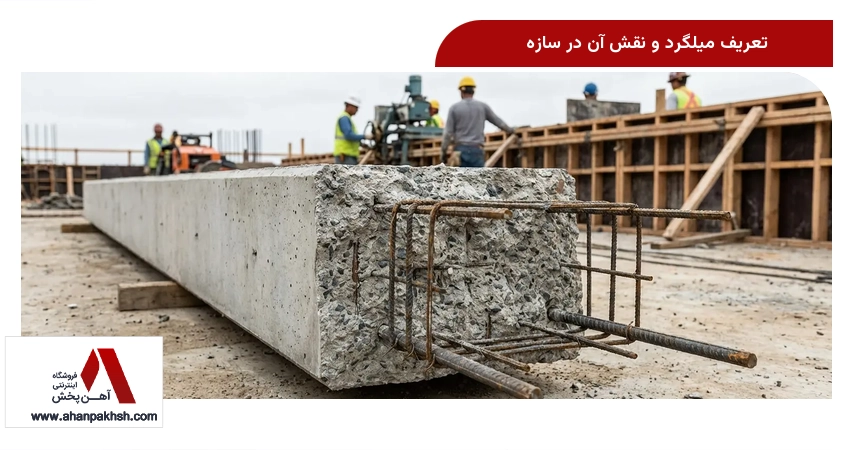

تعریف میلگرد و نقش آن در سازه
میلگرد، که به آن آرماتور نیز گفته میشود، یک مقطع فولادی با سطح مقطع دایرهای است که عمدتاً در بتن مسلح به کار میرود. بتن به تنهایی مقاومت فشاری بالایی دارد، اما در برابر نیروهای کششی ضعیف است. میلگرد با قرار گرفتن در داخل بتن، این ضعف را جبران کرده و مقاومت کششی سازه را به طرز چشمگیری افزایش میدهد. این ترکیب، سازهای مقاوم و پایدار در برابر انواع بارها و نیروهای وارده ایجاد میکند.
ضرورت خم و برش میلگرد
میلگردها به ندرت به صورت مستقیم و با طولهای استاندارد کارخانه در سازه استفاده میشوند. برای تطابق با نقشههای اجرایی و ایجاد اتصالات صحیح، میلگردها باید خم و برش داده شوند. این فرآیندها برای اهداف زیر ضروری هستند:
- ایجاد قلاب در انتهای میلگردها برای افزایش چسبندگی به بتن
- ساخت خاموتها (میلگردهای عرضی) برای مهار میلگردهای طولی و مقاومت در برابر نیروهای برشی
- ایجاد اشکال خاص برای ستونها و تیرها
بدون خم و برش دقیق، میلگردها نمیتوانند وظیفه خود را به درستی انجام دهند و ایمنی سازه به خطر میافتد.
معرفی جدول خم و برش
جدول خم و برش میلگرد ابزاری حیاتی است که اطلاعات دقیق و استانداردی را برای عملیات خمکاری و برش میلگرد ارائه میدهد. این جدول شامل ابعاد، زوایا، طولهای مورد نیاز برای خمکاری و طولهای برش نهایی میلگرد است. هدف اصلی آن، تضمین دقت در اجرای میلگردگذاری بر اساس نقشههای سازه و جلوگیری از خطاهای انسانی است. با استفاده از این جدول، مجریان میتوانند میلگردها را با ابعاد و اشکال صحیح آماده کرده و از انطباق آنها با استانداردهای مهندسی اطمینان حاصل کنند.
چرا جدول خم و برش میلگرد اهمیت دارد؟ (اصول و دلایل کلیدی)

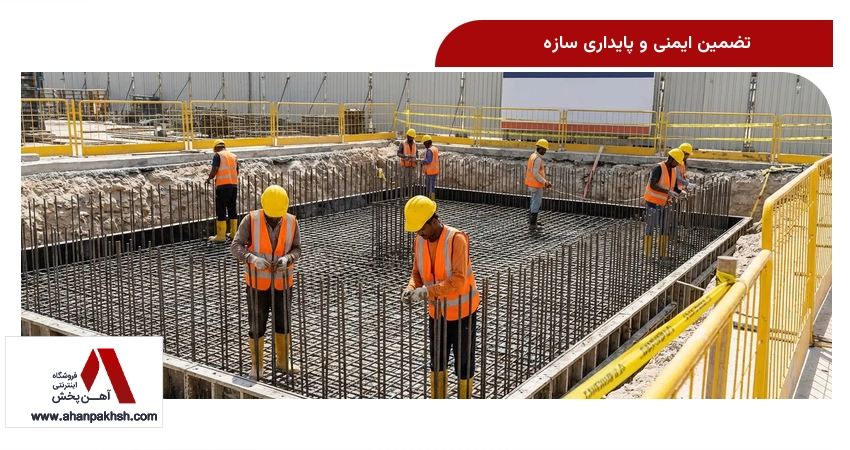

تضمین ایمنی و پایداری سازه
خم و برش صحیح میلگردها مستقیماً بر ایمنی و پایداری سازه تأثیر میگذارد. اگر میلگردها با ابعاد و زوایای نادرست خم شوند، ممکن است در نقاط بحرانی سازه، تنشهای ناخواسته ایجاد شده یا مقاومت مورد انتظار حاصل نشود. این امر میتواند منجر به ضعف سازه در برابر بارهای لرزهای، باد یا سایر نیروها شده و خطر فروریختگی را افزایش دهد. جدول خم و برش با ارائه دستورالعملهای دقیق، اطمینان میدهد که میلگردها به گونهای آماده میشوند که حداکثر مقاومت و پایداری را برای سازه فراهم کنند.
رعایت استانداردهای ملی و بینالمللی
صنعت ساختمانسازی تحت نظارت دقیق استانداردها و آییننامهها قرار دارد. در ایران، مبحث نهم مقررات ملی ساختمان (طرح و اجرای ساختمانهای بتن آرمه) جزئیات کاملی در مورد نحوه خمکاری، برش و نصب میلگردها ارائه میدهد. جدول خم و برش میلگرد بر اساس این استانداردها و آییننامههای بینالمللی تهیه میشود و پیروی از آن، تضمینکننده رعایت الزامات قانونی و فنی است. عدم رعایت این استانداردها میتواند منجر به مشکلات حقوقی، عدم تأیید مهندس ناظر و به خطر افتادن جان ساکنین شود.
کاهش ضایعات و بهینهسازی مصرف میلگرد
میلگرد یک کالای گرانقیمت در پروژههای ساختمانی است. برش و خمکاری نادرست میتواند منجر به تولید ضایعات زیاد و هدر رفتن مواد شود. استفاده از جدول خم و برش میلگرد به مجریان کمک میکند تا با برنامهریزی دقیق، طولهای برش را بهینه کرده و کمترین میزان ضایعات را داشته باشند. این بهینهسازی نه تنها هزینههای پروژه را کاهش میدهد، بلکه به مدیریت بهتر منابع و افزایش بهرهوری کلی کمک میکند.
تسریع فرآیند اجرا و کاهش خطاهای انسانی
با داشتن یک جدول مرجع دقیق، کارگران و تکنسینها میتوانند با سرعت و اطمینان بیشتری عملیات خم و برش را انجام دهند. این جدول نیاز به محاسبات مکرر و حدس و گمان را از بین میبرد و فرآیند را تسریع میبخشد. همچنین، با استانداردسازی عملیات، احتمال بروز خطاهای انسانی که میتواند منجر به دوبارهکاری و تأخیر در پروژه شود، به حداقل میرسد. دقت و سرعت، دو عامل کلیدی در موفقیت هر پروژه ساختمانی هستند.
اجزای اصلی جدول خم و برش میلگرد (نحوه کارکرد)

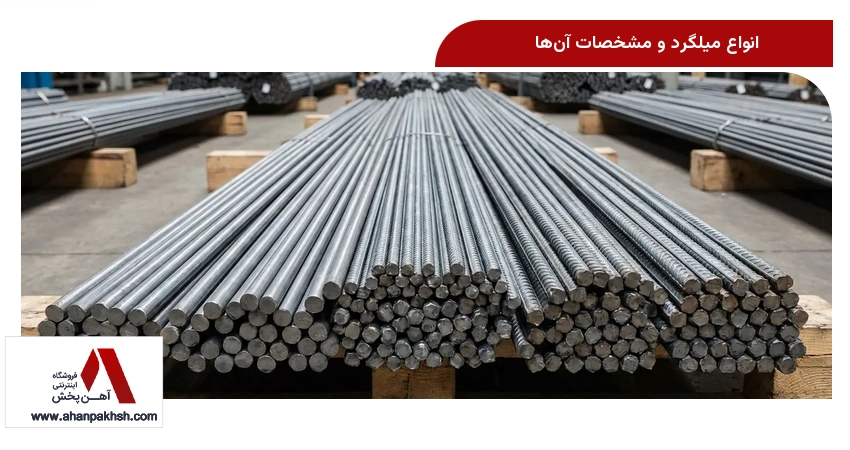

انواع میلگرد و مشخصات آنها
میلگردها در انواع مختلفی تولید میشوند که هر کدام مشخصات مکانیکی خاص خود را دارند. رایجترین انواع شامل میلگرد آجدار (با آجهای طولی و عرضی برای افزایش چسبندگی به بتن) و میلگرد ساده (بدون آج) هستند. قطر میلگرد (از ۶ تا ۳۲ میلیمتر و بیشتر) و گرید آن (مانند A2، A3، A4 که نشاندهنده مقاومت کششی و تسلیم فولاد است) از مشخصات کلیدی هستند که در جدول خم و برش مورد توجه قرار میگیرند. این مشخصات تعیینکننده نحوه خمکاری و حداقل شعاع خم مجاز هستند.
انواع خمها و زوایای استاندارد
در جدول خم و برش، انواع خمهای استاندارد با زوایای مشخص تعریف میشوند. پرکاربردترین خمها شامل قلابهای ۹۰ درجه، ۱۳۵ درجه و ۱۸۰ درجه هستند که در انتهای میلگردها برای مهار بهتر در بتن یا در خاموتها استفاده میشوند. هر یک از این خمها دارای طولهای مشخصی برای قسمت مستقیم و قسمت خمیده هستند که باید دقیقاً رعایت شوند. جدول، ابعاد دقیق این خمها را بر اساس قطر میلگرد ارائه میدهد.
طولهای برش و طول خم
برای محاسبه طول کل میلگرد مورد نیاز، باید طولهای برش مستقیم و طولهای مربوط به خمها را با هم جمع کرد. جدول خم و برش، این محاسبات را ساده میکند. به عنوان مثال، برای یک میلگرد با دو قلاب ۱۸۰ درجه در انتها، طول کل میلگرد شامل طول قسمت مستقیم به علاوه طول دو قلاب خواهد بود. این جدول به مهندسان و مجریان کمک میکند تا بدون نیاز به محاسبات پیچیده، طول دقیق میلگرد خام را برای برش تعیین کنند.
شعاع خم و حداقل طول مستقیم
یکی از نکات بسیار مهم در خمکاری میلگرد، رعایت شعاع خم مناسب است. اگر شعاع خم بیش از حد کوچک باشد، میلگرد ممکن است دچار ترکخوردگی یا شکستگی شود و خواص مکانیکی خود را از دست بدهد. جدول خم و برش، حداقل شعاع خم مجاز را برای هر قطر و گرید میلگرد مشخص میکند. همچنین، برای اطمینان از عملکرد صحیح میلگرد در بتن، نیاز به حداقل طول مستقیمی پس از خم وجود دارد که این مقادیر نیز در جدول قید میشوند.
عوامل موثر بر خم و برش میلگرد و انواع آن
قطر و نوع میلگرد
قطر و نوع میلگرد (ساده یا آجدار) تأثیر مستقیمی بر فرآیند خم و برش دارد. میلگردهای با قطر بیشتر، به نیروی بیشتری برای خمکاری نیاز دارند و ممکن است به دستگاههای قویتر و هیدرولیکی احتیاج داشته باشند. میلگردهای آجدار نیز به دلیل شکل سطح خود، ممکن است در هنگام خمکاری نیاز به ملاحظات خاصی داشته باشند تا آجها آسیب نبینند. گرید میلگرد نیز بر میزان سختی و شکلپذیری آن تأثیر میگذارد.
دمای محیط و شرایط کارگاهی
دمای محیط کارگاه میتواند بر خواص مکانیکی فولاد تأثیر بگذارد. در دماهای بسیار پایین، فولاد ممکن است شکنندهتر شود و در دماهای بسیار بالا، ممکن است نرمتر شود. این تغییرات میتوانند بر کیفیت خمکاری و برش تأثیر بگذارند. همچنین، شرایط عمومی کارگاه از جمله رطوبت، گرد و غبار و فضای کافی برای مانور دستگاهها و میلگردها نیز از عوامل مهمی هستند که باید در نظر گرفته شوند.
تجهیزات خم و برش
برای خم و برش میلگرد، از تجهیزات متنوعی استفاده میشود که از دستی تا تمام اتوماتیک متغیر هستند:
-
دستگاههای خم کن میلگرد:
این دستگاهها شامل انواع دستی (برای قطرهای کوچک)، برقی (با موتور الکتریکی برای قطرهای متوسط) و هیدرولیکی (برای قطرهای بزرگ و نیاز به نیروی زیاد) هستند. انتخاب دستگاه مناسب بستگی به قطر میلگرد، حجم کار و دقت مورد نیاز دارد.
-
دستگاههای برش میلگرد:
برای برش میلگرد نیز از ابزارهای مختلفی استفاده میشود. گیوتینها (برقی یا هیدرولیکی) برای برش سریع و دقیق میلگردها در اندازههای مختلف کاربرد دارند. ارههای آتشی نیز برای برش میلگردهای با قطر بالا و در حجم زیاد استفاده میشوند، هرچند که ممکن است لبه برش را گرم کرده و نیاز به خنککاری داشته باشند.
نکات ایمنی در عملیات خم و برش
عملیات خم و برش میلگرد میتواند خطرناک باشد. رعایت نکات ایمنی و استفاده از تجهیزات حفاظت فردی (PPE) مانند دستکشهای ایمنی، عینک محافظ، کفش ایمنی و لباس کار مناسب ضروری است. همچنین، اطمینان از سالم بودن دستگاهها، آموزش صحیح اپراتورها، و رعایت فاصله ایمنی از دستگاههای در حال کار، از بروز حوادث جلوگیری میکند. محل کار باید تمیز و عاری از موانع باشد.
سوالات متداول (FAQ) درباره جدول خم و برش میلگرد
در این بخش به برخی از پرسشهای رایج در مورد جدول خم و برش میلگرد پاسخ میدهیم تا ابهامات احتمالی برطرف شود.
آیا میتوان میلگرد را در محل پروژه خم کرد؟
بله، در بسیاری از پروژهها، میلگردها در محل کارگاه یا حتی در محل نصب خم میشوند. این کار معمولاً با استفاده از دستگاههای خم کن میلگرد دستی یا برقی انجام میشود. با این حال، باید اطمینان حاصل شود که عملیات خمکاری با دقت و بر اساس جدول خم و برش و استانداردهای مربوطه انجام شود تا خواص مکانیکی میلگرد آسیب نبیند.
چگونه میتوان از صحت خمکاری و برش میلگرد اطمینان حاصل کرد؟
برای اطمینان از صحت خمکاری و برش، باید ابعاد و زوایای میلگردهای آماده شده را با نقشههای اجرایی و جدول خم و برش مقایسه کرد. استفاده از ابزارهای اندازهگیری دقیق مانند متر، گونیا و زاویهسنج ضروری است. همچنین، بازرسی چشمی برای شناسایی هرگونه ترک، شکستگی یا تغییر شکل نامطلوب در میلگرد پس از خمکاری توصیه میشود.
تفاوت خم سرد و خم گرم چیست و کدام یک ارجح است؟
خم سرد به خمکاری میلگرد در دمای محیط اشاره دارد که روش استاندارد و ارجح است. خم گرم به خمکاری میلگرد پس از حرارت دادن آن گفته میشود. خم گرم معمولاً توصیه نمیشود، زیرا حرارت میتواند ساختار فولاد را تغییر داده و خواص مکانیکی آن (مانند مقاومت و شکلپذیری) را کاهش دهد. در صورت نیاز به خم گرم، باید تحت نظارت مهندس و با رعایت دستورالعملهای خاص انجام شود.
آیا برای هر پروژه باید جدول خم و برش جدیدی تهیه کرد؟
جدول خم و برش میلگرد بر اساس استانداردهای کلی و انواع میلگردها تهیه میشود و یک مرجع عمومی است. اما برای هر پروژه، مهندس طراح نقشههای اجرایی و جزئیات میلگردگذاری را ارائه میدهد که شامل ابعاد و اشکال خاص میلگردها برای آن پروژه است. بنابراین، در حالی که اصول کلی از جدول مرجع پیروی میکند، جزئیات دقیق خم و برش باید بر اساس نقشههای اجرایی و محاسبات خاص هر پروژه تنظیم و کنترل شود.
نتیجهگیری:جدول خم و برش میلگرد ابزاری ضروری برای هر پروژه ساختمانی است که دقت، ایمنی و کارایی را تضمین میکند. درک صحیح این جدول و اصول مربوط به خمکاری و برش میلگرد، گامی اساسی در جهت اجرای سازههای مستحکم و پایدار است. با رعایت استانداردهای لازم و استفاده از تجهیزات مناسب، میتوان از حداکثر پتانسیل میلگرد در بتن مسلح بهره برد و به کیفیت مطلوب در ساخت و ساز دست یافت. همواره توصیه میشود برای عملیات خم و برش میلگرد، از متخصصین و کارگاههای مجهز کمک گرفته شود تا از بروز خطاهای پرهزینه و خطرناک جلوگیری شود.
