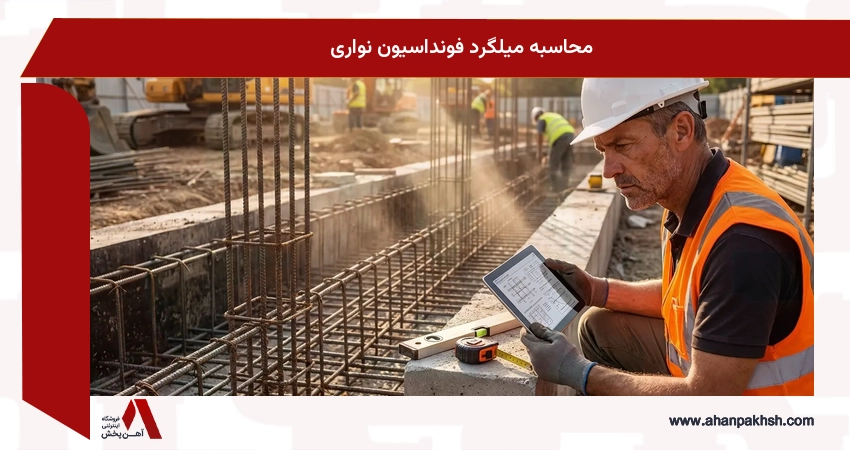

محاسبه دقیق میلگرد فونداسیون نواری مرحلهای حیاتی در طراحی و اجرای سازههای ساختمانی است که مستقیماً بر ایمنی، پایداری و طول عمر سازه تأثیرگذار است. فونداسیون نواری، به عنوان یکی از رایجترین انواع فونداسیون، مسئولیت انتقال بارهای وارده از دیوارها یا ستونها را به زمین بر عهده دارد. محاسبه نادرست میلگرد میتواند به شکست سازه، نشستهای نامتقارن و خسارات جبرانناپذیری منجر شود. این راهنمای گام به گام از آهن پخش به شما کمک میکند تا با اصول و مراحل کلیدی محاسبه میلگرد فونداسیون نواری آشنا شده و از یک طراحی ایمن و اقتصادی اطمینان یابید.
مقدمه: چرا محاسبه میلگرد فونداسیون نواری اهمیت دارد؟
فونداسیون نواری، ستون فقرات هر سازهای محسوب میشود که بارهای عمودی و افقی را از سازه فوقانی دریافت کرده و به طور ایمن به خاک زیرین منتقل مینماید. میلگردگذاری صحیح در این فونداسیون، مقاومت کششی بتن را که ذاتاً در برابر کشش ضعیف است، به شکل چشمگیری افزایش داده و از ترکخوردگی و گسیختگی آن جلوگیری مینماید. اهمیت این محاسبات در چند بعد قابل بررسی است:
- ایمنی سازه:اصلیترین دلیل برای محاسبات دقیق، تضمین ایمنی ساکنان و بهرهبرداران سازه است. فونداسیون ضعیف میتواند در برابر زلزله، بارهای سنگین یا نشست خاک، مقاومت خود را از دست داده و دچار آسیب شود.
- دوام و پایداری:یک فونداسیون با طراحی و اجرای صحیح، عمر مفید سازه را افزایش داده و از نیاز به تعمیرات پرهزینه در آینده پیشگیری مینماید.
- اقتصادی بودن:طراحی بهینه میلگرد، نه تنها ایمنی را تضمین میکند، بلکه از مصرف بیرویه و غیرضروری مصالح نیز پیشگیری کرده و به کاهش هزینههای پروژه کمک شایانی مینماید.
- رعایت مقررات ملی ساختمان:تمامی پروژههای ساختمانی ملزم به رعایت ضوابط و استانداردهای ملی هستند؛ محاسبه دقیق میلگرد فونداسیون نیز از جمله این الزامات است.

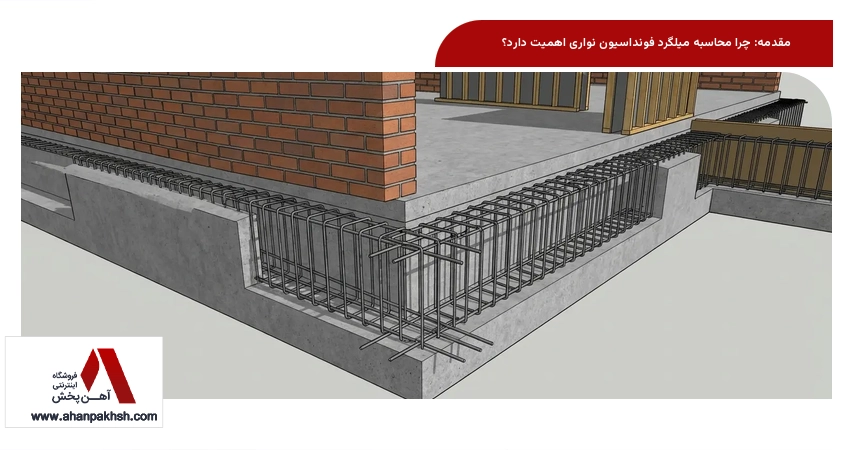

برای درک بهتر اهمیت این بخش، تصویر زیر یک فونداسیون نواری با میلگردهای تقویتشده را به وضوح نشان میدهد.
پیشنیازها و ابزارهای لازم برای محاسبه میلگرد فونداسیون نواری
قبل از شروع هرگونه محاسبه، اطمینان از برخورداری از دانش و ابزارهای لازم ضروری است.
دانش اولیه مورد نیاز
- مکانیک خاک:درک خواص خاک زیر فونداسیون (شامل ظرفیت باربری، نشستپذیری، نوع خاک) ضروری است.
- مقاومت مصالح:آشنایی با رفتار بتن و فولاد (میلگرد) تحت بارهای گوناگون.
- تحلیل سازه:توانایی محاسبه بارهای مرده، زنده، برف، باد و زلزله و نحوه انتقال آنها به فونداسیون.
- طراحی بتن آرمه:تسلط بر اصول طراحی اعضای بتن آرمه بر اساس آییننامههای معتبر (نظیر مبحث نهم مقررات ملی ساختمان).
- نقشهخوانی:توانایی خواندن نقشههای معماری و سازه.
این دانش پایه، اساس یک طراحی مهندسی موفق را تشکیل میدهد.
ابزارهای محاسباتی ضروری
- نرمافزارهای طراحی سازه:نظیر ETABS، SAFE، SAP2000 برای تحلیل و طراحی دقیقتر.
- ماشین حساب مهندسی:برای محاسبات دستی و راستیآزمایی نتایج نرمافزاری.
- جدول مشخصات میلگرد:برای انتخاب قطر و وزن میلگرد مناسب.
- آییننامهها و استانداردها:مبحث نهم مقررات ملی ساختمان (طرح و اجرای ساختمانهای بتن آرمه)، مبحث ششم (بارهای وارده بر ساختمان) و مبحث هفتم (ژئوتکنیک و فونداسیون).
مراحل گام به گام محاسبه میلگرد فونداسیون نواری
محاسبه میلگرد فونداسیون نواری فرآیندی چندمرحلهای است که نیازمند دقت و توجه به جزئیات فراوان است. در جدول زیر، خلاصهای از این مراحل ارائه شده است:
| گام | فعالیت اصلی | خروجی کلیدی |
|---|---|---|
| 1 | جمعآوری اطلاعات اولیه پروژه | نقشهها، گزارش خاک، مشخصات مصالح، بارهای وارده |
| 2 | تعیین ابعاد و مشخصات فونداسیون | عرض، عمق، پوشش بتن فونداسیون |
| 3 | محاسبه بارهای وارده بر فونداسیون | بار محوری، لنگر خمشی، نیروی برشی نهایی |
| 4 | طراحی اولیه و انتخاب میلگردها | قطر و تعداد میلگردهای طولی، عرضی و حرارتی |
| 5 | کنترلهای نهایی و بهینهسازی | تأیید برش، حداقل/حداکثر میلگرد، طول گیرایی، نشست |
گام 1: جمعآوری اطلاعات اولیه پروژه
این گام شامل جمعآوری تمامی دادههای ضروری است که مبنای محاسبات بعدی قرار خواهند گرفت:
- نقشههای معماری و سازه:شامل پلان فونداسیون، ابعاد دیوارها و ستونها، و کاربری طبقات.
- گزارش مکانیک خاک:شامل ظرفیت باربری مجاز خاک، تیپ خاک، سطح آب زیرزمینی و دیگر پارامترهای ژئوتکنیکی.
- مشخصات مصالح:مقاومت فشاری مشخصه بتن (f'c)، مقاومت تسلیم میلگرد (fy).
- بارهای وارده:بارهای مرده (نظیر وزن سازه، دیوارها، سقفها)، بارهای زنده (نظیر افراد، مبلمان) و بارهای محیطی (نظیر برف، باد، زلزله).
دقت در جمعآوری این اطلاعات، پایه و اساس یک طراحی صحیح و مطمئن را تشکیل میدهد.
گام 2: تعیین ابعاد و مشخصات فونداسیون نواری
بر اساس اطلاعات جمعآوریشده، ابعاد اولیه فونداسیون نواری تعیین میگردد:
- عرض فونداسیون (B):با تقسیم مجموع بارهای سرویس (بدون اعمال ضریب افزایش بار) بر ظرفیت باربری مجاز خاک و طول فونداسیون محاسبه میگردد.
- عمق فونداسیون (H):بر اساس عمق یخبندان، عمق مناسب برای جلوگیری از نشستهای نامتقارن و الزامات آییننامهای تعیین میگردد. حداقل عمق معمولاً بین 50 تا 80 سانتیمتر در نظر گرفته میشود.
- پوشش بتن (Cover):حداقل فاصله میلگرد تا سطح بتن برای محافظت در برابر خوردگی و آتشسوزی، که معمولاً 5 تا 7.5 سانتیمتر است.
گام 3: محاسبه بارهای وارده بر فونداسیون
در این مرحله، بارهای سرویس با ضرایب افزایش بار (ضرایب بارگذاری) ترکیب میشوند تا بارهای طراحی (نهایی) به دست آیند. این ضرایب بر اساس آییننامه (نظیر مبحث ششم) برای حالات مختلف بارگذاری (مانند 1.2 بار مرده + 1.6 بار زنده) اعمال میگردند. بارهای نهایی شامل بار محوری (P_u)، لنگر خمشی (M_u) و نیروی برشی (V_u) هستند که از ستونها یا دیوارها به فونداسیون منتقل میگردند.
گام 4: طراحی اولیه و انتخاب قطر و تعداد میلگردها
این مرحله شامل طراحی میلگردهای طولی و عرضی (خاموت) میشود:
- طراحی میلگرد طولی (اصلی):میلگردهای طولی در جهت طول فونداسیون قرار گرفته و وظیفه تحمل لنگرهای خمشی را بر عهده دارند. با استفاده از روابط طراحی بتن آرمه (بر اساس لنگر خمشی نهایی M_u و مقاومت بتن و فولاد)، سطح مقطع میلگرد مورد نیاز (A_s) محاسبه میگردد. سپس با مراجعه به جدول میلگردها، قطر و تعداد مناسب انتخاب میشود.
- طراحی میلگرد عرضی (خاموت یا میلگرد تقویتی):این میلگردها عمود بر میلگردهای طولی قرار گرفته و وظیفه مقابله با برش و همچنین نگهداری میلگردهای طولی در جای خود را بر عهده دارند. فاصله و قطر آنها بر اساس نیروی برشی نهایی (V_u) و حداقلهای آییننامهای تعیین میگردد.
- میلگرد حرارتی و افت:در فونداسیونهای با طول زیاد، برای کنترل ترکهای ناشی از جمعشدگی و تغییرات دما، میلگردهای حرارتی نیز در بالا و پایین فونداسیون تعبیه میشوند.

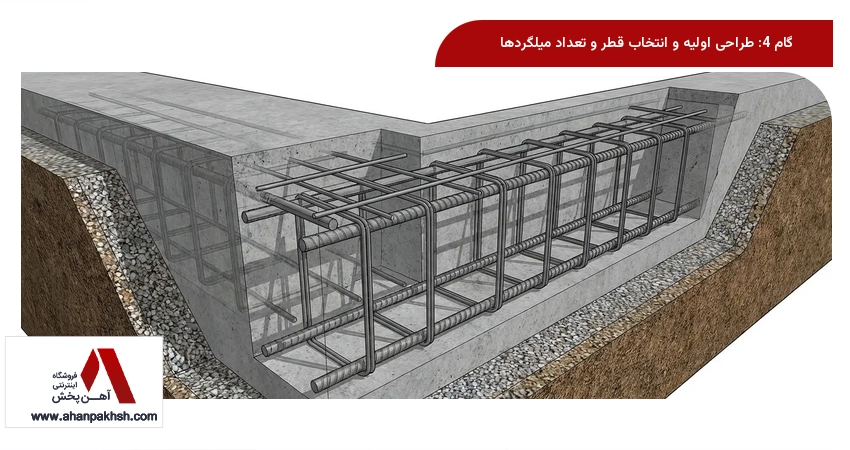

تصویر زیر، چیدمان میلگردها را در یک فونداسیون نواری به وضوح به نمایش میگذارد.
گام 5: کنترلهای نهایی و بهینهسازی طرح میلگرد
پس از طراحی اولیه، انجام چندین کنترل مهم ضروری است:
- کنترل برش یکطرفه و دوطرفه (پانچ):اطمینان از مقاومت کافی فونداسیون در برابر برش ناشی از ستونها یا دیوارها.
- کنترل حداقل و حداکثر میلگرد:آییننامهها حداقل و حداکثر سطح مقطع میلگرد را برای جلوگیری از شکست ترد و تضمین شکلپذیری مشخص مینمایند.
- کنترل طول گیرایی میلگردها:اطمینان از برخورداری میلگردها از طول کافی برای انتقال تنش به بتن.
- کنترل نشست:بررسی قرارگیری نشست کلی و نشست تفاضلی فونداسیون در محدوده مجاز.
- بهینهسازی:بررسی امکان کاهش قطر یا تعداد میلگردها بدون به خطر انداختن ایمنی، به منظور بهینهسازی و کاهش هزینهها.
اشتباهات رایج در محاسبه میلگرد فونداسیون نواری و نحوه اجتناب از آنها
عدم دقت در هر مرحله میتواند به بروز مشکلات جدی منجر شود:
- نادیده گرفتن گزارش مکانیک خاک:عدم استفاده از اطلاعات دقیق خاک یا اتخاذ فرضیات نادرست میتواند به طراحی فونداسیونی با ظرفیت باربری ناکافی یا بیش از حد منجر شود. همواره با یک متخصص ژئوتکنیک مشورت نمایید.
- محاسبه نادرست بارهای وارده:دستکم گرفتن یا دستبالا گرفتن بارها، به ترتیب به ناایمنی یا طراحی غیر اقتصادی منجر میگردد. از آییننامههای معتبر برای ترکیب بارها بهره ببرید.
- عدم رعایت پوشش بتن کافی:پوشش ناکافی، میلگرد را در معرض خوردگی قرار داده و عمر مفید سازه را کاهش میدهد.
- عدم توجه به جزئیات اجرایی:طرح میلگرد باید قابلیت اجرا داشته باشد. تراکم بیش از حد میلگردها میتواند بتنریزی را دشوار ساخته و به کرمو شدن بتن منجر شود.
- استفاده از نرمافزار بدون درک اصول:نرمافزارها ابزارهای قدرتمندی محسوب میشوند، اما نتایج آنها باید توسط مهندس کنترل و تأیید گردد. درک اصول تئوری در این زمینه ضروری است.
- عدم کنترل برش:برش یکی از حالات شکست مهم در فونداسیون است که اغلب مورد غفلت واقع میشود. همواره کنترلهای برش را انجام دهید.
برای جلوگیری از این اشتباهات، همواره به جزئیات و استانداردهای مهندسی توجه ویژهای مبذول دارید.
نکات حرفهای برای یک محاسبه دقیق و ایمن
- همیشه از آییننامههای بهروز استفاده کنید:مقررات ملی ساختمان و استانداردهای طراحی دائماً در حال بهروزرسانی میباشند.
- مشاوره با متخصصین:در پروژههای پیچیده یا در صورت عدم اطمینان، با مهندسین سازه و ژئوتکنیک باتجربه مشورت نمایید.
- استفاده از نرمافزارهای معتبر:نرمافزارهای تخصصی میتوانند دقت و سرعت محاسبات را به طرز چشمگیری افزایش بخشند.
- مستندسازی کامل:تمامی فرضیات، محاسبات و نتایج را به دقت مستند نمایید. این امر برای بازبینیهای آتی و در صورت بروز مشکل، بسیار مفید خواهد بود.
- توجه به جزئیات اجرایی:طرح شما باید علاوه بر ایمنی، قابلیت اجرا نیز داشته باشد. با پیمانکاران و مجریان مشورت نمایید تا از عملی بودن طرح اطمینان حاصل شود.
- بازرسی در حین اجرا:حتی بهترین طراحی نیز بدون اجرای صحیح بیفایده خواهد بود. بر اجرای صحیح میلگردگذاری و بتنریزی نظارت دقیق داشته باشید.
نتیجهگیری
محاسبه میلگرد فونداسیون نواری فرآیندی مهندسی، پیچیده اما حیاتی است که نیازمند دانش، دقت و رعایت دقیق استانداردهای ملی است. با پیروی از مراحل گام به گام ارائه شده در این مقاله و توجه به نکات حرفهای، میتوانید از طراحی یک فونداسیون ایمن، پایدار و اقتصادی برای سازه خود اطمینان یابید. به یاد داشته باشید که ایمنی سازه همواره اولویت اصلی است و هیچگاه نباید در محاسبات و اجرای فونداسیون کوتاهی نمود. آهن پخش همواره در کنار شماست تا با ارائه اطلاعات و محصولات با کیفیت، به ساخت و سازهای ایمن و پایدار یاری رساند.
