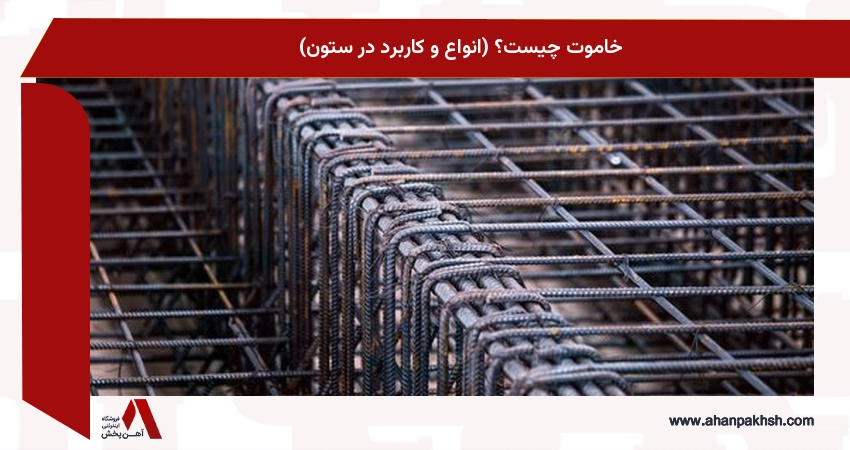

در نگاه اول، شاید خاموت تنها یک حلقه فولادی ساده به نظر برسد، اما در مهندسی سازه، این قطعه به عنوان آرماتور عرضی، ستون فقرات ایمنی در برابر بارهای جانبی است. بتن به ذات خود در برابر فشارهای عمودی بسیار مقاوم است، اما در مواجهه با نیروهای کششی و برشی، رفتاری شکننده دارد. خاموت وظیفه دارد این ضعف ذاتی بتن را پوشش داده و از پاشیده شدن مقطع تحت بارگذاریهای سنگین جلوگیری کند.
نقش اصلی خاموت زمانی مشخص میشود که سازه تحت تاثیر بارهای لرزهای قرار میگیرد. در این حالت، نیروهای برشی تمایل دارند بتن را به صورت مورب برش دهند. وجود آرماتور عرضی باعث میشود که این تنشها در سراسر شبکه فولادی پخش شده و انسجام ساختاری حفظ شود. بدون حضور دقیق این قطعات، حتی با وجود بهترین میلگردهای طولی، سازه در برابر زلزلههای متوسط نیز پایداری نخواهد داشت.
علاوه بر مباحث مقاومتی، خاموتها نقش کلیدی در حفظ هندسه سازه ایفا میکنند. آنها میلگردهای طولی را در جای خود ثابت نگه میدارند تا هنگام بتنریزی و ویبره کردن، جابجایی در آرماتورها رخ ندهد. این تثبیت موقعیت باعث میشود که فاصله پوشش بتنی (کاور) در تمام جهات یکسان باقی مانده و از خوردگی زودرس میلگردها در طول عمر مفید ساختمان جلوگیری شود.
تفاوت عملکردی آرماتور طولی و عرضی
آرماتورهای طولی وظیفه تحمل لنگرهای خمشی را دارند، در حالی که خاموتها به عنوان نگهدارنده، مانع از بیرونزدگی این میلگردها تحت بارهای سنگین میشوند. در واقع، خاموت با ایجاد یک محصورشدگی جانبی، مقاومت کل مقطع را بالا میبرد.
آرماتورهای طولی معمولاً از سایزهای بالاتر و گریدهای سختتر انتخاب میشوند تا بارهای خمشی و فشاری اصلی ساختمان را تحمل کنند. این میلگردها در راستای ارتفاع ستون یا طول تیر قرار میگیرند. در مقابل، آرماتور عرضی یا همان خاموت، عمود بر آرماتورهای طولی بسته میشود. تفاوت اصلی در این است که میلگرد طولی "باربر" است، اما میلگرد عرضی "نگهدارنده و تقویتکننده" عملکرد میلگردهای طولی محسوب میشود.
در حالی که میلگرد طولی از شکسته شدن تیر در اثر وزن طبقات جلوگیری میکند، خاموت مانع از آن میشود که میلگرد طولی تحت فشار زیاد، به سمت بیرون خم شده و اصطلاحاً دچار کمانش شود. این همکاری متقابل باعث ایجاد یک قفسه مستحکم فولادی میشود که میتواند بارهای پیچشی و برشی را به خوبی مدیریت کند.
چرا بتن به تنهایی در برابر نیروهای برشی دوام نمیآورد؟
بتن یک متریال ترد (Brittle) است، به این معنی که قبل از شکستن، تغییر شکل زیادی از خود نشان نمیدهد. در مهندسی زلزله، ما به دنبال شکلپذیری هستیم تا سازه قبل از فروپاشی، انرژی زلزله را مستهلک کند. نیروهای برشی باعث ایجاد تنش کششی قطری میشوند که بتن در برابر آن بسیار ضعیف است و بلافاصله ترکهای ۴۵ درجه در آن ظاهر میشود.
خاموتها با قطع کردن مسیر این ترکهای قطری، مانند یک بخیه عمل کرده و دو طرف ترک را به هم میدوزند. این عمل باعث میشود که بتن خرد نشده و بتواند تا آخرین لحظه باربری خود را حفظ کند. در واقع، حضور خاموت در مقاطع بتنی، رفتار ماده را از حالت ترد و خطرناک به حالت نرم و قابل پیشبینی تغییر میدهد که این مهمترین اصل در طراحی سازههای ایمن است.
وظایف اصلی خاموت در اسکلت بتنی
یکی از حیاتیترین وظایف این قطعه، ایجاد محصورشدگی (Confinement) در هسته بتن است. وقتی بتن توسط خاموتهای نزدیک به هم احاطه میشود، مقاومت فشاری آن به طرز چشمگیری افزایش مییابد. این محصورشدگی باعث میشود که حتی اگر لایه بیرونی بتن (کاور) در اثر زلزله کنده شود، هسته مرکزی ستون همچنان بار ساختمان را تحمل کرده و مانع از ریزش کلی آوار گردد.
جلوگیری از کمانش میلگردهای طولی نیز در زمره وظایف اصلی قرار دارد. میلگردهای طولی تحت بارهای فشاری تمایل دارند مانند یک کمان به سمت بیرون پرتاب شوند. خاموتها با فواصل مشخص، نقاط اتکای جانبی برای این میلگردها ایجاد میکنند. هرچه فاصله خاموتها کمتر باشد، احتمال کمانش آرماتور طولی کمتر شده و پایداری ستون در برابر بارهای سنگین تضمین میشود.
علاوه بر این، در تیرهای اصلی ساختمان، خاموتها وظیفه تحمل نیروهای پیچشی را بر عهده دارند. زمانی که بارهای نامتقارن به تیر وارد میشود، تیر تمایل به چرخیدن حول محور خود دارد. در اینجا فقط خاموتهای بسته هستند که میتوانند با ایجاد یک حلقه صلب، در برابر این چرخش مقاومت کرده و از ترک خوردن بدنه تیر جلوگیری کنند.

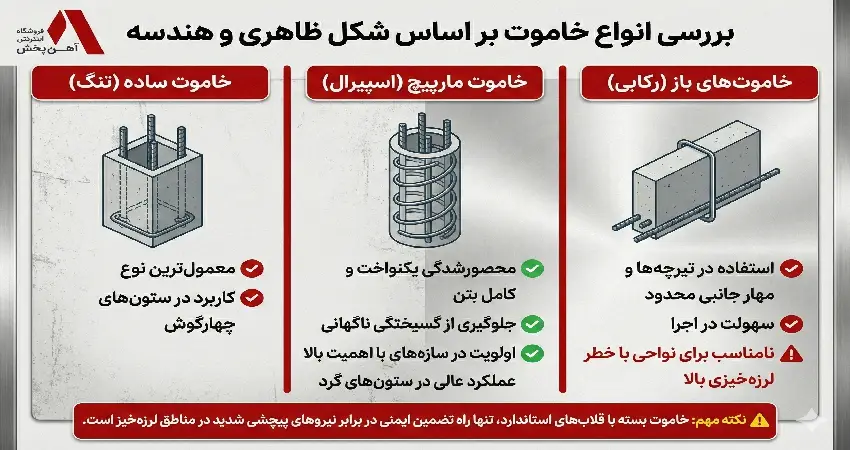

بررسی انواع خاموت بر اساس شکل ظاهری و هندسه
در پروژههای ساختمانی، بسته به نوع مقطع (دایره، مستطیل یا چندضلعی)، هندسه خاموت تغییر میکند.
- خاموت ساده یا تنگ معمولترین نوع است که در ستونهای چهارگوش استفاده میشود. اما در سالهای اخیر، استفاده از خاموتهای پیچیدهتر برای بهبود رفتار لرزهای سازه رواج یافته است که هر کدام ویژگیهای مکانیکی خاص خود را دارند.
- خاموت مارپیچ (اسپیرال) که به صورت یکپارچه و دورانی دور میلگردها پیچیده میشود، در ستونهای گرد معجزه میکند. این نوع آرماتور عرضی به دلیل نداشتن نقطه ضعف در محل قلابها، بتن را به صورت کاملاً یکنواخت محصور کرده و مانع از گسیختگی ناگهانی میشود. در استانداردهای نوین، برای سازههای با اهمیت بالا (مانند بیمارستانها)، اولویت با مقاطع دایرهای و خاموت اسپیرال است.
- خاموتهای باز یا رکابی نوع دیگر هستند که عمدتاً در تیرچهها یا محلهایی که نیاز به مهار جانبی محدود داریم، استفاده میشوند. این خاموتها به دلیل سهولت در اجرا محبوب هستند، اما در نواحی با خطر لرزهخیزی بالا، هرگز جایگزین خاموتهای بسته نمیشوند. خاموت بسته با قلابهای استاندارد، تنها راه تضمین ایمنی در برابر نیروهای پیچشی شدید است.
بررسی سایز و گریدهای فولادی متداول برای تولید خاموت
انتخاب نوع میلگرد برای تولید خاموت یک تصمیم کاملاً مهندسی است. معمولاً از میلگرد سایز ۸، ۱۰ و ۱۲ برای این کار استفاده میشود. نکته طلایی در انتخاب گرید فولاد نهفته است؛ برخلاف میلگردهای طولی که از گرید سخت A3 استفاده میشود، در تولید خاموت اولویت با فولاد A2 یا حتی A1 (ساده) است.
علت این انتخاب، خاصیت انعطافپذیری و خمپذیری بالاتر این گریدهاست. فولاد A2 دارای کربن کمتری نسبت به A3 است، بنابراین هنگام خم کردن در زوایای تند (مانند خم ۱۳۵ درجه)، دچار ترکهای میکروسکوپی در محل خم نمیشود. اگر از میلگرد خشک (A3) برای خاموتزنی استفاده شود، احتمال شکستن قلابها در حین اجرا یا تحت بار زلزله بسیار زیاد خواهد بود.
همچنین، در سالهای اخیر استفاده از میلگردهای کلاف (نورد سرد و گرم) برای تولید مکانیزه خاموت بسیار رایج شده است. این کلافها به دلیل ساختار کریستالی خود، سرعت تولید را در دستگاههای خاموتزن CNC بالا برده و ضایعات تولید را به نزدیک صفر میرسانند که از نظر اقتصادی برای پروژههای انبوه بسیار به صرفه است.
جدول مشخصات فنی و وزنی خاموتهای استاندارد
محاسبه دقیق وزن برای کنترل هزینههای پروژه و اطمینان از رعایت ضوابط نقشهبرداری ضروری است. جدول زیر بر اساس استانداردهای متداول بازار آهن ایران تنظیم شده است:
| سایز میلگرد خاموت | ابعاد مقطع بتنی (cm) | طول مورد نیاز میلگرد (cm) | وزن تقریبی هر عدد (گرم) |
|---|---|---|---|
| میلگرد ۸ (A2) | ۲۰ * ۲۰ | ۹۵ تا ۱۰۰ | ۳۸۰ تا ۴۰۰ |
| میلگرد ۱۰ (A2) | ۲۰ * ۲۰ | ۱۰۰ تا ۱۰۵ | ۶۲۰ تا ۶۵۰ |
| میلگرد ۸ (A2) | ۳۰ * ۳۰ | ۱۳۵ تا ۱۴۰ | ۵۳۰ تا ۵۶۰ |
| میلگرد ۱۰ (A2) | ۳۰ * ۳۰ | ۱۴۰ تا ۱۴۵ | ۸۶۰ تا ۹۰۰ |
نحوه اجرای صحیح و اشتباهات رایج در خاموتبندی
بزرگترین خطای اجرایی که در بسیاری از کارگاههای سنتی دیده میشود، استفاده از خم ۹۰ درجه برای قلاب خاموت است. در هنگام وقوع زلزله، بتن کاور میریزد و اگر قلاب خاموت ۹۰ درجه باشد، به راحتی باز شده و ستون به سرعت متلاشی میشود. طبق آییننامه، تمام خاموتها باید دارای خم ۱۳۵ درجه (خم زلزله) با طول ریشه کافی باشند تا در داخل هسته بتن مهار شوند.
نکته حیاتی دیگر، رعایت فاصلهگذاری (Step) خاموتهاست. در نواحی بحرانی (نزدیک اتصال تیر به ستون)، تراکم خاموتها باید افزایش یابد. اشتباه در چیدمان یا جابجایی خاموتها در حین بتنریزی، میتواند ظرفیت برشی ستون را تا ۵۰ درصد کاهش دهد. استفاده از سیم آرماتوربندی با کیفیت و گرههای دوبل برای فیکس کردن خاموت به میلگرد طولی الزامی است.
در نهایت، عدم استفاده از اسپیسر (فاصلهنگار) یک اشتباه استراتژیک است. اگر خاموت به بدنه قالب بچسبد، پس از مدتی دچار زنگزدگی شده و این زنگزدگی به میلگردهای اصلی سرایت میکند. ایجاد یک لایه محافظ بتنی (حداقل ۳ تا ۵ سانتیمتر) توسط اسپیسرها، ضامن بقای بلندمدت سازه در برابر عوامل محیطی و رطوبت خواهد بود.
تفاوت خاموت با سنجاقی و ادکا (مقایسه فنی)
در بازار آهن گاهی این عبارات به جای هم به کار میروند که از نظر فنی اشتباه است. میلگرد سنجاقی در واقع یک آرماتور عرضی تکشاخه است که برای مهار میلگردهای طولی میانی (که توسط خاموت اصلی در بر گرفته نشدهاند) استفاده میشود. سنجاقی از باز شدن عرضی مقطع در جهتهایی که خاموت اصلی تسلط کمتری دارد، جلوگیری میکند.
میلگرد ادکا (Otka) کاملاً متفاوت است؛ این قطعه برای تحمل لنگرهای منفی در تکیهگاههای تیر و جلوگیری از ترک خوردن سقف در محل اتصال به تیر استفاده میشود. ادکا برخلاف خاموت که دور میلگرد میپیچد، شکلی شبیه به گردن غاز دارد و در انتهای تیرچهها قرار میگیرد. اشتباه گرفتن این دو در سفارش خرید یا نقشه، میتواند منجر به خسارات مالی زیادی شود.
به طور خلاصه، خاموت نقش محصورکننده کل مقطع را دارد، سنجاقی نقش مهارکننده میلگردهای میانی را ایفا میکند و ادکا وظیفه تقویت اتصال در برابر لنگرهای منفی را بر عهده دارد. درک این تفاوتها برای هر مجری سازه و ناظری ضروری است تا از اجرای صحیح دیتیلهای ساختمانی اطمینان حاصل کند.
جمعبندی
در نهایت باید بر این نکته تاکید کرد که خاموت، فراتر از یک قطعه جانبی، ضامن پایداری و شکلپذیری سازههای بتنی در برابر حوادث غیرمترقبه نظیر زلزله است. انتخاب صحیح گرید فولاد (ترجیحاً A2)، رعایت دقیق استانداردهای خم ۱۳۵ درجه و توجه به فواصل آرماتورگذاری در نواحی بحرانی، مرز میان یک سازه مهندسیشده و یک بنای ناایمن را تعیین میکند. نادیده گرفتن جزئیات اجرایی در خاموتبندی، میتواند تمام هزینههای صرف شده برای میلگردهای طولی و بتن باکیفیت را در لحظه بروز بحران به هدر بدهد.
برای دستیابی به بهترین عملکرد در اسکلت ساختمان، توصیه میشود همواره از خاموتهای صنعتی تولید شده با دستگاههای مکانیزه CNC استفاده کنید تا دقت ابعادی قلابها و طول ریشهها دقیقاً مطابق با نقشههای اجرایی باشد. درک تفاوتهای عملکردی میان خاموت، سنجاقی و ادکا به شما کمک میکند تا علاوه بر بهینهسازی مصرف آهنآلات، از اشتباهات رایج کارگاهی جلوگیری کرده و طول عمر مفید سازه خود را در برابر عوامل محیطی و بارهای لرزهای به حداکثر برسانید.
