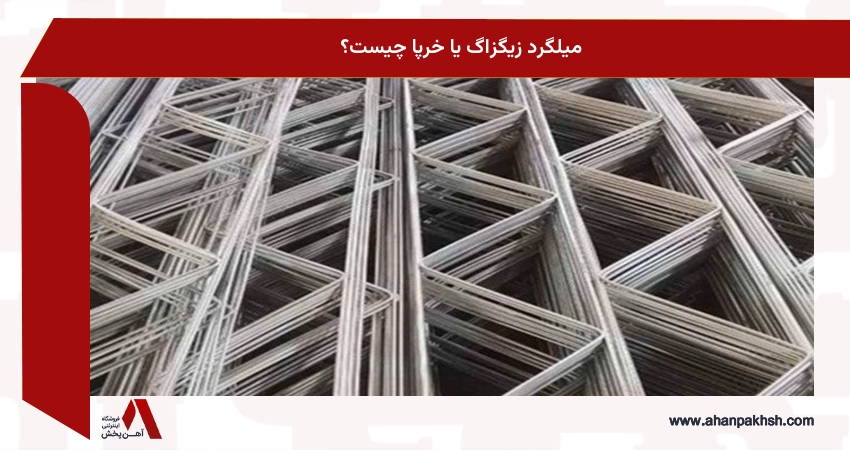

در مهندسی سازه، جزئیاتی که شاید در نگاه اول ساده به نظر برسند، نقشی تعیینکننده در ایمنی جان ساکنان ساختمان ایفا میکنند. میلگرد زیگزاگ یا آرماتور عرضی خرپا، دقیقاً یکی از همین قطعات حیاتی است که ستون فقرات سقفهای تیرچه بلوک را تشکیل میدهد. این مقطع فولادی با وجود ظاهر ظریفش، وظیفه سنگین مهار نیروهای برشی و ایجاد پیوستگی میان اجزای باربر سقف را بر عهده دارد و هرگونه نقص در انتخاب یا اجرای آن، میتواند کل سازه را به مخاطره بیندازد.
درک تفاوتهای فنی میان انواع روشهای تولید و متریال بهکار رفته در این محصول، نه تنها برای مهندسین ناظر، بلکه برای سازندگانی که به دنبال بهینهسازی هزینهها بدون کاهش ضریب ایمنی هستند، یک ضرورت است. در این مقاله، قصد داریم از دریچهای کاملاً مهندسی به بررسی میلگرد زیگزاگ بپردازیم.
تفاوت مفهومی میلگرد زیگزاگ با تیرچه خرپا
بسیاری از افراد در بازار آهن این دو واژه را به جای هم به کار میبرند، اما از نظر مهندسی، میلگرد زیگزاگ تنها بخشی از "خرپا" محسوب میشود. خرپا مجموعهای کامل شامل میلگرد بالایی، آرماتورهای کششی و همین میلگردهای زیگزاگ است که به صورت مثلثی به هم متصل شدهاند.
در مهندسی عمران به آن "آرماتور جان" میگویند. زیرا در مقاطع I-شکل، بخش میانی که بالها را به هم وصل میکند "جان" نام دارد. در تیرچههای بتنی، میلگرد زیگزاگ دقیقاً همین وظیفه را بر عهده دارد و با تحمل نیروی برشی، مانع از گسیختگی سقف تحت بارهای ثقلی میشود.
اجزای تشکیلدهنده ساختار خرپا
ساختار یک خرپای استاندارد از سه بخش اصلی تشکیل شده است که هر کدام وظیفه تحمل بخشی از تنشهای وارده را دارند:
- میلگرد بالایی (Upper Bar): معمولاً از نوع آجدار بوده و وظیفه تحمل نیروهای فشاری و مهار وزن تیرچه هنگام حمل و نقل را دارد.
- میلگردهای کششی پایینی: این آرماتورها برای مقابله با لنگر خمشی مثبت در وسط دهانه تعبیه میشوند.
- میلگرد عرضی (زیگزاگ): به عنوان رابط، وظیفه انتقال نیرو بین دو بخش بالا و پایین و مهار نیروهای برشی را ایفا میکند.
انواع میلگرد زیگزاگ از نظر روش تولید
روش تولید میلگرد زیگزاگ یکی از کلیدیترین فاکتورهای تعیینکننده کیفیت و پایداری سقف است.

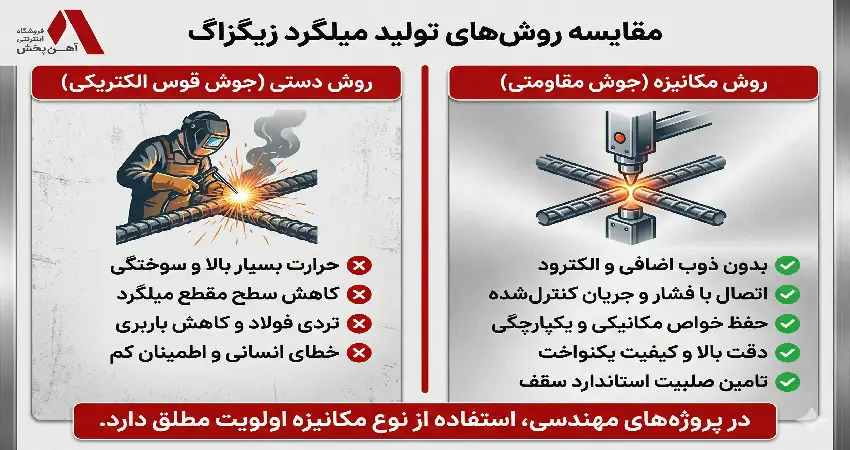

- تولید به روش دستی : در روش سنتی یا دستی، اتصال میلگردها به کمک جوش قوس الکتریکی انجام میگیرد. این شیوه به دلیل ایجاد حرارت بسیار بالا در نقاط اتصال، اغلب موجب کاهش سطح مقطع میلگرد و پدیدهای تحت عنوان «سوختگی» میشود که در نهایت تردی فولاد و کاهش ظرفیت باربری سازه را در پی دارد.
- تولید به روش مکانیزه : تولید به روش مکانیزه با استفاده از تکنولوژی جوش مقاومتی (نقطه جوش صنعتی) انجام میشود. در این فرآیند، اتصال میلگردها بدون نیاز به الکترود و ذوب شدن اضافی فولاد صورت میگیرد. در واقع، قطعات تنها با استفاده از فشار مکانیکی و جریان الکتریکی کنترلشده به یکدیگر فورج میشوند که این امر باعث حفظ خواص مکانیکی و یکپارچگی ساختار آرماتور جان میشود.
تفاوت این دو روش در خروجی نهایی بسیار مشهود است؛ تولیدات مکانیزه به دلیل دقت بالا در گامبندی زیگزاگها و کیفیت یکنواخت اتصالات، صلبیت سقف را به شکل استاندارد تامین میکنند. این در حالی است که روش دستی به دلیل خطاهای انسانی و آسیبهای حرارتی، ضریب اطمینان کمتری داشته و معمولاً در پروژههای مهندسی با استانداردهای سختگیرانه، استفاده از نوع مکانیزه یا فابریک اولویت مطلق دارد.
تفاوت میلگرد زیگزاگ فابریک و غیرفابریک
در بازار آهن و فولاد، اصطلاح «فابریک» نشاندهنده اصالت فرآیند تولید و انطباق کامل با استانداردهای مهندسی است. میلگرد زیگزاگ فابریک با بهرهگیری از مفتولهای کشش سرد استاندارد و در خطوط تولید تماماتوماتیک ساخته میشود. این روش تولید پیوسته باعث میشود که تمامی گامهای زیگزاگ دارای ابعاد یکسان و زوایای دقیق باشند، که این یکنواختی نقش مستقیمی در توزیع یکنواخت نیروهای برشی در طول تیرچه ایفا میکند.
در مقابل، میلگرد زیگزاگ غیرفابریک معمولاً در کارگاههای کوچک و با استفاده از روشهای سنتی یا نیمهمکانیزه تولید میگردد. در ساخت این نوع محصول، گاهی از ضایعات میلگرد یا مفتولهای غیر استاندارد استفاده میشود که از نظر خواص مکانیکی و مقاومت کششی، در سطح پایینتری نسبت به متریال استاندارد قرار دارند. عدم یکپارچگی در ساختار این میلگردها میتواند منجر به ایجاد نقاط ضعف در اسکلت سقف شود.
از منظر پایداری سازهای، زیگزاگهای فابریک به دلیل اتصال جوش مقاومتی و استفاده از متریال همگن، در برابر فشارهای ناشی از بتنریزی و بارهای ثقلی مقاومت بسیار بالاتری نشان میدهند. در حالی که مدلهای غیرفابریک به دلیل احتمال وجود ترکهای مویی در محل خمها یا سوختگی در نقاط جوش دستی، پایداری کمتری در برابر باربری دارند و ممکن است تحت تنشهای شدید، انسجام خرپا را از دست داده و باعث شکم دادن سقف شوند.
انتخاب میان این دو نوع میلگرد زیگزاگ، مرز میان یک سازه ایمن و یک اجرای غیراستاندارد را تعیین میکند. مهندسان ناظر بر اساس نشریه ۵۴۳، معمولاً بر استفاده از محصولات فابریک تأکید دارند؛ چرا که کیفیت جوش و سلامت مفتول در این محصولات به صورت آزمایشگاهی تایید شده است، در حالی که در نمونههای غیرفابریک، ردیابی کیفیت متریال به کار رفته عملاً غیرممکن است.
مشخصات فنی و استانداردهای ابعادی
رعایت هندسه در تولید زیگزاگ الزامی است. طبق استاندارد ۲۹۰۹ ایران و نشریه ۵۴۳، زاویه گامهای زیگزاگ باید بین ۴۵ تا ۶۰ درجه باشد تا بهترین عملکرد برشی را ارائه دهد.
| پارامتر فنی | مقدار استاندارد | مرجع قانونی |
|---|---|---|
| زاویه خم زیگزاگ | ۴۵ تا ۶۰ درجه | نشریه ۵۴۳ |
| حداقل قطر مفتول زیگزاگ | ۴ میلیمتر | استاندارد ۲۹۰۹ |
| فاصله گامها | حداکثر ۲۰ سانتیمتر | آییننامه آبا |
بررسی متریال و گرید فولاد مورد استفاده
انتخاب متریال مناسب برای تولید آرماتور جان، فراتر از یک انتخاب ساده و در واقع یک تصمیم استراتژیک مهندسی است. در صنعت ساخت تیرچه، عموماً از فولاد کربنی با گرید A1 که در بازار به عنوان مفتول ساده شناخته میشود، استفاده میگردد. دلیل اصلی این انتخاب، ساختار متالورژیکی این نوع فولاد است که توازن ایدهآلی میان مقاومت کششی و شکلپذیری ایجاد میکند تا قطعه بتواند وظایف سازهای خود را به درستی ایفا کند.
یکی از ویژگیهای حیاتی گرید A1، پایین بودن درصد کربن در آلیاژ آن است که منجر به خاصیت جوشپذیریفوقالعادهای میشود. از آنجایی که میلگرد زیگزاگ در نقاط متعددی به میلگردهای بالایی و پایینی متصل میگردد، استفاده از فولادی که در اثر جوشکاری دچار تردی و شکست نشود، الزامی است. این ویژگی باعث میشود که اتصال در برابر بارهای لرزهای و تنشهای ناگهانی، بدون جدا شدن یا ترک خوردن، یکپارچگی خود را حفظ کند.
علاوه بر قابلیت جوشکاری، انعطافپذیری بالای این متریال نقش مهمی در فرآیند خمکاری و شکلدهی گامهای زیگزاگ دارد. در حین تولید، مفتول تحت زاویههای تند خم میشود و اگر از گریدهای سختتر استفاده شود، احتمال ایجاد ترکهای مویی در شعاع خم وجود خواهد داشت. اما فولاد A1 اجازه میدهد تا گامهای زیگزاگ با دقت هندسی بالا و بدون هرگونه شکستگی یا ضعف ساختاری شکل بگیرند، که این موضوع ضامن عملکرد صحیح آرماتور در انتقال نیروهای برشی سقف است.
جدول وزنی و محاسباتی میلگرد زیگزاگ
برای تخمین دقیق متریال مصرفی، مهندسان از جداول وزنی استفاده میکنند. وزن نهایی خرپا تابع قطر میلگردهای اصلی و قطر مفتول زیگزاگ است.
| سایز زیگزاگ (mm) | ارتفاع خرپا (cm) | وزن تقریبی هر متر خرپا (kg) |
|---|---|---|
| ۴ | ۲۰ | ۱.۸ - ۲.۲ |
| ۵ | ۲۵ | ۲.۵ - ۳.۱ |
| ۶ | ۲۵ | ۳.۸ - ۴.۵ |
کاربردهای کلیدی در سیستمهای سقفسازی
اصلیترین کاربرد این محصول در ساخت تیرچه پاشنه بتنی و تیرچه کرومیت (فلزی) است. زیگزاگ باعث میشود بتن پاشنه و بتن سقف به صورت یکپارچه عمل کرده و در هنگام زلزله، نیرو را به درستی به ستونها منتقل میکند.
از دیگر مزایای فنی بهرهگیری از آرماتور خرپا عبارت است از :
- مقاومت برشی: جلوگیری از ترکهای مورب در تکیهگاههای سقف.
- کاهش وزن: جایگزینی مقاطع سنگین با ساختار بهینه خرپایی.
- سرعت اجرا: جانمایی سریع تیرچههای پیشساخته در دهانههای بلند.
بزرگترین خطا، استفاده از الکترود معمولی و جوش دستی شدید است که منجر به سوختگی میلگرد میشود. این اتفاق باعث میشود میلگرد در محل جوش ترد شده و تحت بار ناگهانی (مانند زلزله) از همان نقطه قطع شود. همچنین، رعایت نکردن گام زیگزاگ باعث میشود ظرفیت تحمل نیروی برشی سقف به شدت افت کند.
نتیجهگیری
میلگرد زیگزاگ فراتر از یک رابط ساده، در واقع تضمینکننده رفتار لرزهای سقف است. انتخاب گرید مناسب مانند فولاد A1 و بهرهگیری از روشهای تولید مکانیزه، پارامترهایی نیستند که بتوان به سادگی از کنار آنها گذشت. همانطور که بررسی شد، کوچکترین غفلت در کیفیت جوش یا رعایت نکردن گامهای هندسی، میتواند منجر به پدیده خطرناک سوختگی میلگرد و در نهایت شکست ناگهانی سقف تحت بارهای ثقلی و لرزهای شود.
در بازار پرنوسان آهنآلات، تشخیص میان محصول فابریک و غیرفابریک، مرز میان کیفیت و صرفاً قیمت تمامشده است. تاکید مراجع قانونی و آییننامهها بر استفاده از محصولات استاندارد، گویای این واقعیت است که پایداری سازه در گرو جزئیاتی همچون زاویه خم و نوع اتصال جوش مقاومتی است. سازندگان هوشمند میدانند که هزینه برای محصول باکیفیت مکانیزه، در واقع نوعی سرمایهگذاری برای پیشگیری از خسارات جبرانناپذیر آینده است.
توصیه میشود مهندسان و پیمانکاران پیش از خرید و اجرا، علاوه بر تطبیق وزن و سایز با نقشههای محاسباتی، به سلامت نقاط اتصال و عدم وجود ترکهای مویی در خمها توجه ویژهای داشته باشند. با رعایت این چارچوبهای فنی و انتخاب آگاهانه متریال، میتوان سقفی ایمن و سبک ایجاد کرد که در برابر سختترین آزمونهای مهندسی سربلند باقی بماند.
