ورق کله گاوی، که در صنعت ساختمان‌سازی با نام‌های دیگری چون WFP یا ورق روسری نیز شناخته می‌شود، یکی از اجزای حیاتی در اتصالات سازه‌های فولادی است. این ورق با طراحی خاص خود، نقش مهمی در افزایش استحکام و پایداری سازه در برابر نیروهای مختلف ایفا می‌کند. این راهنمای جامع به بررسی کامل این ورق، از تعریف و اجزا تا کاربردها، روش‌های طراحی، مزایا و معایب آن می‌پردازد تا درک عمیقی از این عنصر کلیدی در مهندسی سازه ارائه دهد.
ورق کله گاوی چیست؟
تعریف و نام‌گذاری

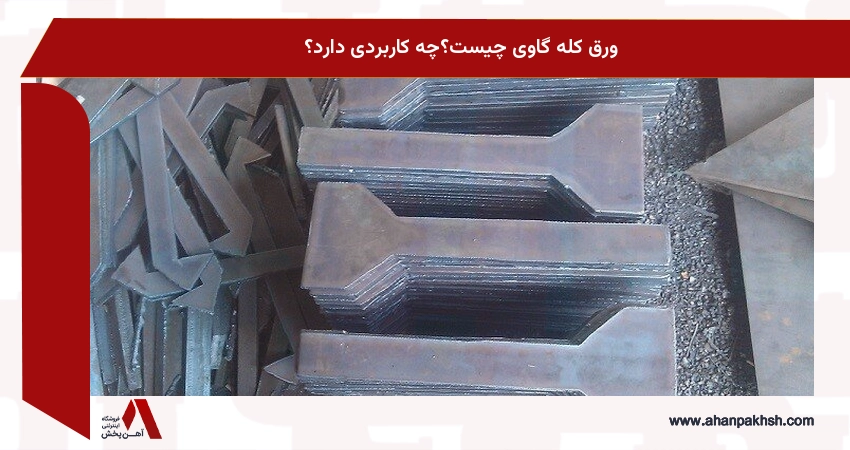

ورق کله گاوی در واقع یک صفحه فولادی است که برای ایجاد اتصال گیردار بین تیر و ستون یا سایر اجزای سازه‌ای به کار می‌رود. نام‌گذاری آن به دلیل شباهت شکل برش‌خورده‌اش به سر گاو است، نه به دلیل طرح آجدار سطح آن. این ورق با نام‌های فنی WFP (Welded Flange Plate) و همچنین ورق روسری یا زیرسری نیز شناخته می‌شود و نقش محوری در انتقال لنگر و برش بین اعضا دارد.
ویژگی‌های کلیدی
ورق کله گاوی به دلیل ویژگی‌های منحصربه‌فرد خود، گزینه‌ای ایده‌آل برای کاربردهای خاص است. این ویژگی‌ها عبارتند از:
- مقاومت بالا در برابر فشار و وزن
- قابلیت برش و جوشکاری آسان
- خاصیت ضد لغزش (در مدل‌های آجدار)
- مناسب برای طراحی‌های دکوراتیو صنعتی (گاهی اوقات)
معمولاً این ورق‌ها از فولادهای کم کربن با استحکام بالا مانند ST37 و ST52 تولید می‌شوند که مقاومت کششی و تسلیم مناسبی برای کاربردهای سازه‌ای فراهم می‌کنند.
اهمیت در سازه‌های عمرانی
در سازه‌های عمرانی، نقاط اتصال تیر و ستون تحت تأثیر نیروهای خمشی و برشی قابل توجهی قرار دارند. ورق کله گاوی با توزیع یکنواخت این نیروها در سازه و تقویت اتصالات، از تمرکز تنش در یک نقطه جلوگیری کرده و به افزایش دوام، پایداری و یکپارچگی سازه در برابر بارهای ثقلی، باد و زلزله کمک شایانی می‌کند. شکل خاص «کله گاوی» این ورق، با پهنای بیشتر در محل اتصال به ستون و کاهش تدریجی آن، به توزیع بهینه تنش‌ها و کاهش اثر تمرکز تنش در گوشه‌ها کمک می‌کند و عملکرد لرزه‌ای اتصال را بهبود می‌بخشد.
اجزای تشکیل‌دهنده اتصال کله‌گاوی
ورق روسری و ورق زیرسری
این دو ورق، که در بالا و پایین تیر قرار می‌گیرند، وظیفه اصلی تحمل و انتقال لنگر خمشی وارده به تیر را بر عهده دارند. آن‌ها با جوش مناسب به بال‌های بالا و پایین تیر متصل می‌شوند. نکته مهم در نصب این ورق‌ها، رعایت فاصله ۱ تا ۲ سانتی‌متری بین تیر و ستون است که اصطلاحاً «بادخور» نامیده می‌شود. این بادخور، نصب آسان تیر روی ورق زیرسری و امکان دوران تیر در زمان تغییر شکل محل اتصال را فراهم می‌کند و از ایجاد تنش‌های ناخواسته در حین نصب جلوگیری می‌کند.
ورق جان
ورق جان، که گاهی به صورت نبشی جان نیز به کار می‌رود، برای تحمل نیروی برشی وارده بر تیر در قسمت اتصال استفاده می‌شود. این ورق از یک سمت به جان تیر و از سمت دیگر به بال ستون متصل می‌گردد. در صورت نیاز، ورق‌های پیوستگی و مضاعف نیز در جان ستون و بخش چشمه اتصال مورد استفاده قرار می‌گیرند تا ظرفیت برشی اتصال را افزایش دهند و از کمانش موضعی جان ستون در برابر نیروهای برشی و خمشی جلوگیری کنند.
کاربردهای ورق کله‌گاوی
افزایش مقاومت تیر و ستون
یکی از اصلی‌ترین کاربردهای ورق کله گاوی، تقویت اتصالات تیر به ستون در ساختمان‌ها و پل‌ها است. این ورق با ایجاد یک اتصال گیردار و صلب، مقاومت سازه را در برابر نیروهای خمشی و برشی به میزان قابل توجهی افزایش داده و به یکپارچگی عملکرد سازه کمک می‌کند. این امر به ویژه در مناطق لرزه‌خیز که نیاز به اتصالات با شکل‌پذیری و ظرفیت جذب انرژی بالا دارند، حیاتی است.
کف‌سازی صنعتی و پر رفت‌وآمد
به دلیل خاصیت ضد لغزش و مقاومت بالای ورق‌های کله گاوی (به ویژه مدل‌های آجدار)، از آن‌ها به طور گسترده در کف‌سازی مکان‌های صنعتی و پرتردد استفاده می‌شود. این کاربرد شامل رمپ‌های پارکینگ، پله‌های اضطراری، سکوهای صنعتی، راهروهای کارخانه‌ها و پل‌های عابر پیاده است که ایمنی افراد و وسایل نقلیه را تضمین می‌کند. برجستگی‌های روی سطح ورق، اصطکاک لازم را برای جلوگیری از لغزش فراهم می‌آورد.
سایر کاربردها
ورق کله گاوی در صنایع حمل‌ونقل برای کف کانتینرها و واگن‌های باری، در آسانسورها و بالابرهای صنعتی برای کف‌پوش، و حتی در طراحی داخلی مدرن و صنعتی به عنوان پوشش دیوار یا سقف به کار می‌رود. استحکام، دوام و قابلیت جوش‌پذیری بالا، آن را به گزینه‌ای مناسب برای این مصارف تبدیل کرده است. در محیط‌هایی که نیاز به مقاومت در برابر سایش و ضربه وجود دارد، این ورق عملکرد بسیار خوبی از خود نشان می‌دهد.
طراحی و ضوابط آیین‌نامه‌ای اتصال کله‌گاوی
مبحث دهم مقررات ملی ساختمان
طراحی اتصال کله گاوی باید مطابق با ضوابط و محدودیت‌های بندهای مربوطه در مبحث دهم مقررات ملی ساختمان (ویرایش ۱۴۰۱) انجام شود. استفاده از این اتصال عمدتاً در قاب‌های خمشی متوسط مجاز است و الزامات لرزه‌ای خاصی را برای تیرها، ستون‌ها و خود اتصال تعیین می‌کند. رعایت دقیق این ضوابط برای اطمینان از عملکرد صحیح سازه در برابر بارهای طراحی، به ویژه بارهای لرزه‌ای، ضروری است.
مفاهیم کلیدی در طراحی
در طراحی این اتصال، مفاهیمی مانند «ناحیه حفاظت‌شده» (ناحیه‌ای که انتظار می‌رود تغییر شکل‌های فرا ارتجاعی در آن رخ دهد) و «محل تشکیل مفصل پلاستیک» از اهمیت بالایی برخوردارند. تعیین ابعاد و ضخامت ورق‌های روسری، زیرسری و جان، بر اساس مقاومت‌های خمشی و برشی مورد نیاز اتصال و با در نظر گرفتن ضرایب کاهش مقاومت آیین‌نامه‌ای صورت می‌گیرد. هدف، اطمینان از تشکیل مفصل پلاستیک در تیر (به عنوان عضو ضعیف‌تر) و حفظ ستون و اتصال در ناحیه الاستیک است.
نحوه اتصال و انواع جوش
اتصال ورق‌های روسری و زیرسری به بال ستون باید از نوع جوش شیاری با نفوذ کامل باشد، در حالی که اتصال آن‌ها به بال‌های تیر معمولاً با جوش گوشه انجام می‌شود. ورق جان نیز با جوش گوشه به جان تیر و بال ستون متصل می‌گردد. عرض ورق روسری باید ۳ تا ۵ سانتی‌متر کمتر از عرض بال ستون باشد تا اجرای جوش به راحتی انجام شود و کیفیت جوش تضمین گردد. این جزئیات جوشکاری برای انتقال صحیح نیروها و جلوگیری از شکست ترد در اتصال حیاتی هستند.
مزایا و معایب استفاده از ورق کله‌گاوی
مزایا
استفاده از ورق کله گاوی مزایای متعددی دارد که آن را به انتخابی محبوب در سازه‌های فولادی تبدیل کرده است. این مزایا شامل موارد زیر است:
- استحکام خمشی و برشی بسیار بالا
- ایجاد یکپارچگی عملکردی بین تیر و ستون
- مقاومت عالی در برابر نیروهای جانبی مانند زلزله
- افزایش طول عمر سازه
- خاصیت ضد لغزش در کاربردهای کف‌سازی
- کاهش تغییر شکل‌های سازه به دلیل صلبیت بالا
معایب
با وجود مزایای فراوان، ورق کله گاوی دارای معایبی نیز هست:
- هزینه بالای تولید و نصب (نیاز به ورق‌های ضخیم و جوشکاری دقیق)
- زمان‌بر بودن فرآیند اجرا در مقایسه با سایر اتصالات
- نیاز به نیروی کار متخصص و ماهر
- وزن بالا و نیاز به ابزار و تجهیزات مناسب برای حمل و نصب
فرآیند تولید و استانداردهای ورق کله‌گاوی
مراحل تولید
تولید ورق کله گاوی شامل چندین مرحله کلیدی است:
- انتخاب ماده اولیه:شمش فولادی (بیلت) با گرید مناسب (مانند ST37 و ST52).
- نورد گرم:تبدیل شمش‌ها به ورق‌هایی با ضخامت مشخص.
- ایجاد آج:ایجاد طرح آجدار روی سطح ورق (در صورت نیاز).
- برش و سایزبندی:برش ورق‌ها به ابعاد و اندازه‌های استاندارد.
- کنترل کیفیت:بازرسی دقیق برای اطمینان از مطابقت با استانداردها.
- گالوانیزاسیون (اختیاری):پوشش‌دهی ورق‌ها برای افزایش مقاومت در برابر خوردگی، به ویژه در محیط‌های خاص.
ابعاد، ضخامت‌ها و استانداردهای رایج
ورق‌های کله گاوی در بازار ایران معمولاً در ابعاد استاندارد ۱×۲ متر، ۱٫۲۵×۲٫۵ متر و ۱٫۵×۶ متر عرضه می‌شوند. ضخامت‌های متداول آن از ۲ میلی‌متر (برای کاربردهای سبک) تا ۶ میلی‌متر و بالاتر (برای کاربردهای سنگین صنعتی) متغیر است.
استانداردهای تولید رایج عبارتند از:
- DIN 59220 (آلمان)
- ASTM A786 (آمریکا)
- EN 10025 (اروپا)
- استاندارد ملی ISIRI 3694
این استانداردها کیفیت و خواص مکانیکی فولاد را تضمین می‌کنند و به مهندسان اطمینان لازم را برای استفاده در طراحی‌های سازه‌ای می‌دهند.
مقایسه ورق کله‌گاوی با سایر ورق‌های آجدار
برای انتخاب بهترین ورق آجدار، مقایسه ویژگی‌های ورق کله گاوی با سایر ورق‌های آجدار پرکاربرد مانند ورق شطرنجی و ورق عدسی ضروری است. این مقایسه بر اساس نوع برجستگی، قابلیت ضد لغزش، میزان مقاومت و کاربردهای مرسوم انجام می‌شود تا به تصمیم‌گیری آگاهانه کمک کند.
| ویژگی / نوع ورق | ورق کله گاوی | ورق شطرنجی | ورق عدسی |
|---|---|---|---|
| نوع برجستگی | خطوط برجسته افقی و عمودی | خطوط برجسته افقی و عمودی چند تایی در کنار هم و شبیه به صفحه شطرنج | برجستگی‌های بیضی‌شکل |
| قابلیت ضد لغزش | بسیار بالا | بالا | متوسط |
| میزان مقاومت ورق | بالا | متوسط | نسبتا کم |
| کاربردهای مرسوم | افزایش مقاومت سازه، کف‌سازی صنعتی (پله و رمپ) | کف‌سازی (سالن‌های صنعتی مانند کشتارگاه‌ها، وسایل نقلیه مانند کامیون) | پوشش تزئینی در دیوارها در سازه‌های مختلف |
نتیجه‌گیری
ورق کله گاوی به عنوان یک اتصال صلب و از پیش تأیید شده، نقش حیاتی در تضمین استحکام، پایداری و ایمنی سازه‌های فولادی، به ویژه در قاب‌های خمشی متوسط، ایفا می‌کند. با وجود چالش‌هایی نظیر هزینه و نیاز به تخصص، مزایای بی‌شمار آن در افزایش مقاومت در برابر نیروهای خمشی و برشی، یکپارچگی سازه و مقاومت در برابر زلزله، آن را به گزینه‌ای ارزشمند و ضروری در پروژه‌های عمرانی تبدیل کرده است. درک جامع از ویژگی‌ها، کاربردها و ضوابط طراحی این ورق، برای مهندسان و دست‌اندرکاران صنعت ساختمان از اهمیت بالایی برخوردار است. همچنین، بازرسی‌های دوره‌ای و نگهداری مناسب از اتصالات حاوی ورق کله گاوی، طول عمر و عملکرد ایمن سازه را در بلندمدت تضمین می‌کند.
