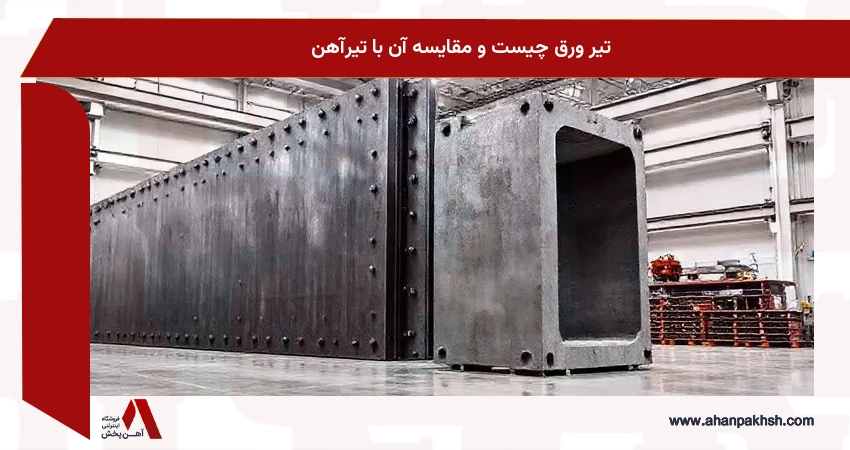

تیرها از اجزای حیاتی در صنعت ساختمان هستند که وظیفه تحمل بارهای سنگین و تضمین پایداری سازه را بر عهده دارند. در میان انواع مختلف مقاطع فولادی، تیرآهن و تیر ورق دو نمونه پرکاربرد محسوب می‌شوند که هر یک ویژگی‌ها و کاربردهای متمایزی دارند. انتخاب صحیح بین این دو، نقش بسزایی در بهینه‌سازی طراحی، عملکرد و هزینه‌های پروژه ایفا می‌کند. این مقاله با هدف ارائه تعریفی روشن از تیر ورق، بررسی اجزا، کاربردها، مزایا و معایب آن، و سپس مقایسه جامع و دقیق آن با تیرآهن، به مخاطبان کمک می‌کند تا درک کاملی از این مقاطع فولادی مهم به دست آورند و بهترین تصمیم را برای نیازهای سازه‌ای خود بگیرند.

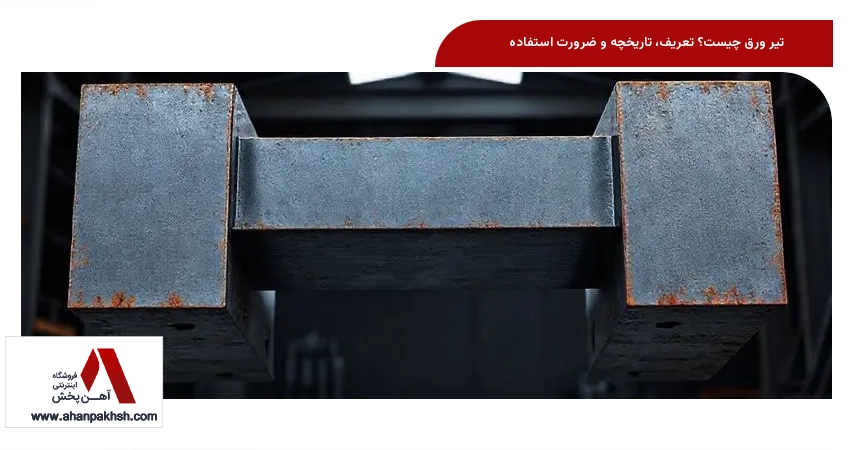

تیر ورق چیست؟ تعریف، تاریخچه و ضرورت استفاده
تیر ورق، که در انگلیسی به آن Plate Girder گفته می‌شود، نوعی تیر با مقطع I شکل است که برخلاف تیرآهن‌های نورد شده، از اتصال سه ورق فولادی (دو بال و یک جان) به وسیله جوشکاری ساخته می‌شود. این تیرها به طور خاص برای تحمل بارهای بسیار سنگین و پوشش دهانه‌های بلند طراحی و تولید می‌گردند، زیرا تیرآهن‌های معمولی قادر به پاسخگویی به این نیازها نیستند. ساختار سفارشی تیر ورق امکان ایجاد مقاطعی با ابعاد و ضخامت‌های دلخواه را فراهم می‌آورد که برای پروژه‌های خاص و با بارهای غیرمتعارف ایده‌آل است.
تاریخچه و تکامل تیر ورق در صنعت ساختمان
استفاده از تیر ورق با پیشرفت صنعت جوشکاری در حدود سال 1950 میلادی رواج یافت. در ابتدا، این تیرها با استفاده از پرچ به هم متصل می‌شدند؛ اما با توسعه تکنیک‌های جوشکاری، تیر ورق‌های جوشی جایگزین نمونه‌های پرچی شدند که سبک‌تر، مستحکم‌تر و از نظر زیبایی بصری نیز برتر بودند. این تکامل، تیر ورق را به گزینه‌ای اقتصادی‌تر و کارآمدتر نسبت به خرپاهای دست‌ساز تبدیل کرد و امکان ساخت سازه‌های عظیم‌تر با دهانه‌های بلندتر را فراهم آورد.
چرا به تیر ورق نیاز داریم؟ محدودیت‌های تیرآهن نورد شده
در پروژه‌هایی که نیاز به مقاطع بسیار عمیق و با ظرفیت باربری بالا وجود دارد، فرآیند نورد گرم برای تولید تیرآهن با ابعاد استاندارد با محدودیت مواجه می‌شود. تولید تیرآهن‌های با عمق زیاد و ضخامت‌های متغیر از طریق نورد گرم، هم از نظر فنی دشوار است و هم از نظر اقتصادی مقرون به صرفه نیست. تیر ورق با امکان ساخت سفارشی در ابعاد و ضخامت‌های دلخواه، این محدودیت را برطرف کرده و امکان طراحی سازه‌هایی با دهانه‌های بلند و مشخصات خاص را فراهم می‌آورد. این ویژگی به مهندسان اجازه می‌دهد تا مقاطع را دقیقاً بر اساس نیازهای باربری و معماری پروژه بهینه کنند.

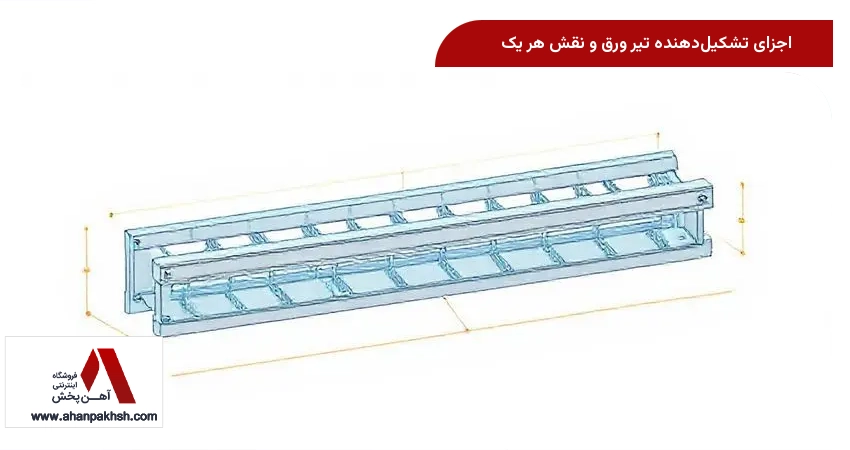

اجزای تشکیل‌دهنده تیر ورق و نقش هر یک
جان تیر (Web Plate): تحمل نیروهای برشی
جان تیر، صفحه عمودی میانی در تیر ورق است که دو بال را در فاصله مشخصی از یکدیگر نگه می‌دارد. وظیفه اصلی این بخش، تحمل نیروهای برشی وارد بر تیر است. با این حال، جان‌های نازک و بلند مستعد کمانش هستند که برای جلوگیری از آن، از سخت‌کننده‌ها استفاده می‌شود. ضخامت و ارتفاع جان تیر بر اساس میزان بار و شرایط سازه تعیین می‌گردد و نقش حیاتی در پایداری کلی تیر ورق ایفا می‌کند.
بال‌های تیر (Flanges Plate): مقاومت در برابر خمش
بال‌های تیر، دو صفحه فولادی افقی هستند که در بالا و پایین جان تیر قرار گرفته و به آن جوش داده می‌شوند. این بال‌ها مسئول تحمل بارهای خمشی هستند؛ بال بالایی در برابر نیروهای فشاری و بال پایینی در برابر نیروهای کششی مقاومت می‌کند. عرض و ضخامت بال‌ها باید به گونه‌ای طراحی شود که مقاومت کافی در برابر گشتاورهای خمشی را فراهم آورد و از تغییر شکل‌های بیش از حد جلوگیری کند. این اجزا نقش کلیدی در تعیین ظرفیت باربری خمشی تیر ورق دارند.
سخت‌کننده‌ها (Stiffeners): افزایش پایداری و ظرفیت باربری
سخت‌کننده‌ها، ورق‌های تقویتی هستند که به جان تیر ورق جوش داده می‌شوند تا ظرفیت ساختاری تیر را افزایش داده و از خرابی‌های موضعی ناشی از کمانش جان جلوگیری کنند. آن‌ها همچنین به توزیع و انتقال بارهای وارده کمک می‌کنند. سخت‌کننده‌ها به دو دسته عمودی (عرضی) و افقی (طولی) تقسیم می‌شوند که هر کدام وظیفه خاصی در افزایش پایداری جان تیر در برابر کمانش و انتقال بارها دارند. سخت‌کننده‌های عمودی (مانند سخت‌کننده‌های انتهایی و میانی) و سخت‌کننده‌های افقی (مانند سخت‌کننده‌های پیوسته و ناپیوسته) به بهبود عملکرد تیر ورق در برابر بارهای سنگین و دینامیکی کمک می‌کنند. در برخی طراحی‌های مدرن، مانند تیر ورق با جان موج‌دار، ممکن است نیاز به سخت‌کننده‌های عمودی کاهش یابد.

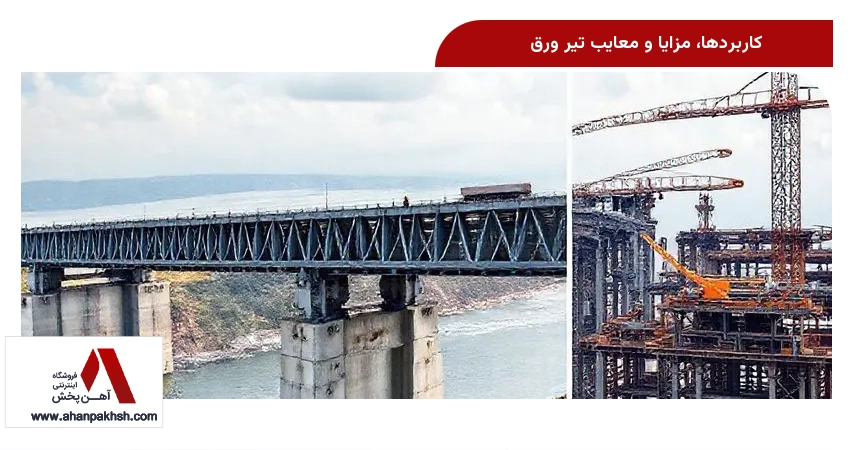

کاربردها، مزایا و معایب تیر ورق
کاربردهای اصلی تیر ورق در پروژه‌های عمرانی
تیر ورق به دلیل توانایی تحمل بارهای سنگین و دهانه‌های بلند، کاربرد گسترده‌ای در پروژه‌های عمرانی بزرگ دارد. از جمله مهم‌ترین کاربردهای آن می‌توان به ساخت انواع پل‌ها (اعم از راه‌آهن، جاده‌ای و بزرگراهی)، برج‌های بلندمرتبه، سازه‌های صنعتی فوق سنگین، جرثقیل‌های سقفی، سکوهای نفتی و گازی و همچنین سوله‌های با دهانه‌های وسیع اشاره کرد. این تیرها به عنوان اعضای اصلی باربر در این سازه‌ها عمل می‌کنند و پایداری و ایمنی لازم را فراهم می‌آورند.
مزایای کلیدی استفاده از تیر ورق
استفاده از تیر ورق مزایای متعددی دارد که آن را برای پروژه‌های خاص به گزینه‌ای ایده‌آل تبدیل می‌کند. این مزایا شامل موارد زیر است:
- ظرفیت باربری بسیار بالا برای بارهای سنگین و دینامیکی
- مقاومت عالی در برابر شکستگی‌های ناشی از خستگی
- انعطاف‌پذیری بی‌نظیر در طراحی ابعاد و اشکال (امکان بهینه‌سازی مقطع)
- سرعت نسبتاً بالا در ساخت (به ویژه با روش‌های جوشکاری اتوماتیک در کارگاه)
- نگهداری نسبتاً آسان
- بهینه‌تر بودن از نظر اقتصادی برای دهانه‌های بسیار بلند
چالش‌ها و معایب تیر ورق
با وجود مزایای فراوان، تیر ورق دارای معایبی نیز هست. از جمله این معایب می‌توان به موارد زیر اشاره کرد:
- ظاهر معماری کمتر جذاب (در مقایسه با برخی سازه‌های دیگر که از مقاطع ظریف‌تر استفاده می‌کنند)
- دشواری در جابجایی و نصب به دلیل ابعاد و وزن زیاد (به خصوص برای مقاطع بسیار بلند)
- نیاز به دقت بسیار بالا در فرآیندهای طراحی و تولید (به ویژه جوشکاری و کنترل کیفیت)
- هزینه اولیه بالاتر برای پروژه‌های کوچک‌تر
- حمل و نقل تیر ورق‌های با طول بیش از 12 متر نیازمند ماشین‌آلات خاص و هزینه‌بر است.
مقایسه جامع تیر ورق و تیرآهن: تفاوت‌ها و شباهت‌ها
تیرآهن و تیر ورق، هرچند هر دو مقاطع فولادی با کاربردهای سازه‌ای هستند، اما در جنبه‌های کلیدی تفاوت‌های اساسی دارند که در ادامه به آن‌ها می‌پردازیم:
برای درک بهتر تفاوت‌های کلیدی بین تیر ورق و تیرآهن، جدول مقایسه‌ای زیر را مشاهده کنید:
| معیار مقایسه | تیر ورق (Plate Girder) | تیرآهن (I-beam) |
|---|---|---|
| روش تولید | ساخته شده از اتصال سه ورق فولادی (جان و بال‌ها) با جوشکاری | تولید به روش نورد گرم و به صورت یکپارچه از شمش فولادی |
| ابعاد و طول | سفارشی‌سازی بالا در ابعاد، ضخامت‌ها و طول (اغلب بیش از 20 متر) | ابعاد استاندارد و ثابت، حداکثر طول معمولاً 12 متر |
| ظرفیت باربری | بسیار بالا، مناسب برای بارهای سنگین، دینامیکی و غیرمتعارف | متوسط، مناسب برای بارهای استاندارد و نسبتاً سبک |
| انعطاف‌پذیری طراحی | بسیار بالا، امکان بهینه‌سازی مقطع بر اساس نیاز | محدود، انتخاب از مقاطع آماده و استاندارد |
| وزن | عموماً سنگین‌تر به دلیل ابعاد بزرگتر و ضخامت بیشتر | عموماً سبک‌تر |
| هزینه | بالاتر برای پروژه‌های کوچک، اقتصادی‌تر برای پروژه‌های بزرگ و بلندمرتبه | پایین‌تر برای پروژه‌های کوچک، محدودیت کاربرد در پروژه‌های بزرگ |
| نقش در سازه | عضو اصلی باربر برای دهانه‌های اصلی و بلند | عضو پشتیبان ثانویه در سازه‌های معمولی |
تفاوت در روش تولید و ابعاد
-
روش تولید:
- تیرآهن:به روش نورد گرم و به صورت یکپارچه از شمش فولادی تولید می‌شود.
- تیر ورق:از اتصال سه ورق فولادی (جان و دو بال) به وسیله جوشکاری در کارگاه‌های ساخت تولید می‌گردد.
-
ابعاد و طول:
- تیرآهن:دارای ابعاد استاندارد و ثابتی است که حداکثر طول آن معمولاً 12 متر است.
- تیر ورق:امکان تولید در ابعاد، ضخامت‌ها و طول‌های سفارشی (اغلب بیش از 20 متر) را فراهم می‌آورد که انعطاف‌پذیری طراحی را به مراتب بیشتر می‌کند.
تفاوت در ظرفیت باربری و انعطاف‌پذیری طراحی
-
ظرفیت باربری:
- تیرآهن:برای تحمل بارهای استاندارد و نسبتاً سبک در سازه‌های معمولی مناسب است و مقاومت خمشی خوبی دارد، اما برای دهانه‌های بسیار بلند یا بارهای فوق سنگین محدودیت دارد.
- تیر ورق:به دلیل طراحی سفارشی و امکان افزایش عمق مقطع، توانایی تحمل بارهای بسیار سنگین، دینامیکی و غیرمتعارف را داراست.
-
انعطاف‌پذیری طراحی:
- تیرآهن:دارای ابعاد ثابت و استاندارد است و مهندس انتخاب محدودی از مقاطع آماده دارد.
- تیر ورق:انعطاف‌پذیری طراحی بسیار بالایی دارد و مهندسان را قادر می‌سازند تا مقاطعی بهینه برای شرایط بارگذاری خاص و به منظور کاهش وزن و هزینه سازه ایجاد کنند.
-
اجزای اضافی:
- تیرآهن:معمولاً فاقد سخت‌کننده است.
- تیر ورق:اغلب برای افزایش پایداری جان و توزیع بار، از سخت‌کننده‌ها استفاده می‌کند.
تفاوت در هزینه و حمل و نقل
-
هزینه:
- تیرآهن:به طور کلی، تولید تیرآهن به دلیل فرآیند استاندارد و انبوه، هزینه کمتری دارد و برای پروژه‌های با بودجه محدود و سازه‌های با ارتفاع کم (زیر 7-8 طبقه) مناسب‌تر است.
- تیر ورق:هزینه تولید تیر ورق به دلیل نیاز به ورق‌های فولادی بیشتر (ورق سیاه)، فرآیند جوشکاری تخصصی و تجهیزات گران‌تر، بالاتر است. با این حال، در پروژه‌های بسیار بزرگ مانند برج‌سازی یا پل‌های با دهانه زیاد، تیر ورق به دلیل کارایی، بهینه‌سازی وزن سازه و کاهش مصرف فولاد در کل سازه، می‌تواند از نظر هزینه تمام شده اقتصادی‌تر از تیرآهن باشد. تولید اتوماتیک نیز به کاهش هزینه‌های آن کمک کرده است. در سوله‌سازی، تیر ورق سنگین‌تر است (مثلاً حداقل 70 کیلوگرم بر متر مربع برای دهانه‌های بزرگ) در مقایسه با سوله‌های خرپایی سبک‌تر (مثلاً 38 کیلوگرم بر متر مربع برای دهانه‌های مشابه)، بنابراین برای دهانه‌های بزرگ (بیش از 19 متر) سوله‌های خرپایی اغلب اقتصادی‌تر هستند.
-
حمل و نقل:
- تیرآهن:حمل و نقل تیرآهن‌های با طول استاندارد (تا 12 متر) نسبتاً ساده و کم‌هزینه است.
- تیر ورق:حمل و نقل تیر ورق‌های بلندتر از 12 متر نیازمند تریلی‌های کمرشکن و ماشین‌آلات خاص است که هزینه‌های بارگیری و جابجایی را به طور قابل توجهی افزایش می‌دهد.
سوالات متداول (FAQ)
آیا تیر ورق همان تیرآهن است؟
خیر، اگرچه تیر ورق نیز نوعی تیر با مقطع I شکل است، اما از نظر روش تولید (جوشکاری ورق‌ها) و قابلیت سفارشی‌سازی ابعاد، با تیرآهن‌های نورد شده متفاوت است. می‌توان گفت هر تیر ورق یک تیر است، اما هر تیرآهنی تیر ورق نیست و کاربردها و ویژگی‌های متمایزی دارند.
تیر ورق برای چه دهانه‌هایی مناسب است؟
تیر ورق به طور معمول برای دهانه‌های متوسط تا بلند، از 20 تا 50 متر، عملکرد مناسب و اقتصادی دارد. برای سوله‌ها، توصیه می‌شود دهانه‌های تا 19 متر با تیر ورق ساخته شوند و برای دهانه‌های بزرگتر از آن، سوله‌های خرپایی به دلیل وزن کمتر و مصرف فولاد بهینه‌تر، اغلب اقتصادی‌تر و سبک‌تر هستند.
چه عواملی بر قیمت تیر ورق تاثیرگذار است؟
قیمت تیر ورق به عوامل متعددی بستگی دارد، از جمله قیمت ورق سیاه فولادی (ماده اولیه اصلی)، ابعاد و ضخامت مورد نیاز (که بر میزان مصرف ورق تأثیر می‌گذارد)، پیچیدگی فرآیند ساخت و جوشکاری، هزینه‌های حمل و نقل (به ویژه برای طول‌های زیاد)، میزان عرضه و تقاضا در بازار، نوسانات ارزی و سیاست‌های اقتصادی کشور.
کلام آخر
تیر ورق و تیرآهن هر دو نقش حیاتی در پایداری سازه‌ها ایفا می‌کنند، اما برای نیازهای متفاوتی طراحی شده‌اند. تیرآهن با ساختار استاندارد و تولید انبوه، گزینه‌ای اقتصادی و کارآمد برای سازه‌های معمولی و بارهای نسبتاً سبک است. در مقابل، تیر ورق با قابلیت سفارشی‌سازی بالا و توانایی تحمل بارهای سنگین و دهانه‌های بلند، راه‌حلی ایده‌آل برای پروژه‌های عظیم و پیچیده مهندسی محسوب می‌شود. درک تفاوت‌ها و مزایای هر یک، به مهندسان و سازندگان کمک می‌کند تا بهترین انتخاب را برای بهینه‌سازی عملکرد، ایمنی و هزینه‌های پروژه خود داشته باشند و از مقاطع فولادی به نحو احسن بهره‌برداری کنند.
