ورق‌های فولادی به دلیل کاربرد گسترده در صنایع حساس از جمله خودروسازی، کشتی‌سازی، ساخت‌وساز و مخازن تحت فشار، نیازمند کنترل کیفیت دقیق و مستمر هستند. این مقاله به عنوان راهنمایی جامع، به بررسی اهمیت، مراحل و انواع روش‌های کنترل کیفیت ورق فولادی می‌پردازد تا اطمینان حاصل شود که محصولات نهایی از بالاترین استانداردها برخوردار بوده و عملکرد مطلوبی را ارائه می‌دهند. درک عمیق روش‌های کنترل کیفیت ورق فولادی برای هر متخصص و صنعتگری که با این ماده حیاتی سروکار دارد، ضروری است.
اهمیت و ضرورت کنترل کیفیت در صنعت ورق فولادی
چرا کیفیت ورق فولادی حیاتی است؟
کیفیت ورق فولادی نه تنها بر عملکرد نهایی محصول تأثیر می‌گذارد، بلکه مستقیماً با ایمنی و دوام سازه‌ها و قطعات در ارتباط است. در صنایعی مانند خودروسازی، کوچک‌ترین نقص در ورق بدنه می‌تواند منجر به حوادث جانی شود. در ساخت مخازن تحت فشار، کیفیت پایین ورق می‌تواند فاجعه‌بار باشد. کنترل کیفیت دقیق از بروز خسارات جبران‌ناپذیر ناشی از عیوب و شکست قطعات جلوگیری کرده و تضمین‌کننده دوام، طول عمر و کارایی اقتصادی محصولات است. این امر به ویژه در کاربردهایی که ورق فولادی تحت تنش‌های بالا، دماهای متغیر یا محیط‌های خورنده قرار می‌گیرد، اهمیت مضاعف پیدا می‌کند.
عوامل موثر بر کیفیت و خواص ورق فولادی
کیفیت و خواص ورق فولادی تحت تأثیر عوامل متعددی قرار دارد که در طول فرآیند تولید و پس از آن باید به دقت کنترل شوند:
- خواص فیزیکی:شامل ضخامت یکنواخت، کیفیت سطح (عاری از خراش، زنگ‌زدگی، پوسته) و رنگ‌پذیری مناسب برای کاربردهای پوششی.
- خواص مکانیکی:استحکام تسلیم، استحکام کششی نهایی، مقاومت به ضربه (چقرمگی)، شکل‌پذیری (قابلیت خم شدن و کشش بدون شکست) و سختی.
- ترکیب شیمیایی:درصد دقیق عناصر آلیاژی مانند کربن، منگنز، سیلیسیم، کروم، نیکل و همچنین میزان ناخالصی‌ها که مستقیماً بر خواص مکانیکی و متالورژیکی تأثیر می‌گذارد.
- پارامترهای فرآیند تولید:دماهای کلیدی مانند دمای پیش‌گرمایش اسلب، دمای نورد در پاس نهایی، دمای کلاف‌پیچی و زمان حرارت‌دهی اسلب، و همچنین میزان کاهش ضخامت در پاس نهایی نورد، همگی بر ریزساختار و خواص مکانیکی نهایی ورق تأثیرگذارند.
- الزامات مشتری:مشخصات فنی خاصی که مشتری برای کاربرد مورد نظر خود تعیین می‌کند و باید در تولید و کنترل کیفیت مد نظر قرار گیرد.
مراحل و رویکردهای کلی کنترل کیفیت ورق فولادی
کنترل کیفیت فرآیندی جامع است که از مراحل مختلفی تشکیل شده و رویکردهای متفاوتی را در بر می‌گیرد.
مراحل سه‌گانه کنترل کیفیت (پیشگیری، بازرسی، مدارا)
- پیشگیری:این مرحله بر جلوگیری از وقوع خطا از ابتدا تمرکز دارد. اقدامات پیشگیرانه شامل انتخاب دقیق مواد اولیه، کالیبراسیون منظم تجهیزات، آموزش پرسنل و طراحی فرآیندهای تولیدی بهینه است. هدف اصلی این است که احتمال بروز عیوب در حین تولید به حداقل برسد. به عنوان مثال، کنترل دقیق ترکیب شیمیایی مذاب فولاد قبل از ریخته‌گری، اقدامی پیشگیرانه و کلیدی است.
- بازرسی:در این مرحله، محصولات در نقاط مختلف فرآیند تولید یا پس از اتمام آن، مورد بررسی قرار می‌گیرند تا نقایص و ایرادات شناسایی و حذف شوند. بازرسی می‌تواند شامل آزمایش‌های مخرب و غیرمخرب باشد. هدف این است که هیچ محصول معیوبی به دست مشتری نرسد.
- مدارا:این مرحله به معنای تعیین و پذیرش محدوده‌های قابل قبول برای تغییرات در خواص محصول است. با توجه به اینکه هیچ فرآیند تولیدی کاملاً بدون خطا نیست، استانداردهایی برای انحرافات جزئی تعیین می‌شود. اطمینان از قرار گرفتن نتایج تولید در محدوده قابل قبول بر اساس پارامترهای مشخص، از طریق کنترل آماری فرآیند (SPC) و تحلیل داده‌ها انجام می‌شود.
دسته‌بندی آزمایش‌ها: مخرب در برابر غیرمخرب
آزمایش‌های کنترل کیفیت به دو دسته اصلی تقسیم می‌شوند که هر یک کاربردها و مزایای خاص خود را دارند:
| ویژگی | آزمایش‌های مخرب | آزمایش‌های غیرمخرب |
|---|---|---|
| تعریف | نمونه را تخریب می‌کند | نمونه را سالم نگه می‌دارد |
| هدف | تعیین خواص مکانیکی و متالورژیکی ذاتی | شناسایی عیوب داخلی و سطحی بدون آسیب |
| نمونه | قطعه پس از آزمایش قابل استفاده نیست | قطعه پس از آزمایش قابل استفاده است |
| مزایا | اطلاعات دقیق و کمی از خواص ماده | حفظ قطعه، امکان بازرسی 100% |
| معایب | از بین رفتن نمونه، هزینه بالا | اطلاعات کمتر در مورد خواص مکانیکی، نیاز به تجهیزات تخصصی |
انتخاب بین آزمایش‌های مخرب و غیرمخرب بستگی به نوع اطلاعات مورد نیاز، اهمیت قطعه، و هزینه‌های مرتبط دارد. اغلب، ترکیبی از هر دو روش برای اطمینان از کیفیت جامع مورد استفاده قرار می‌گیرد.
انواع روش‌های آزمایشگاهی کنترل کیفیت ورق فولادی

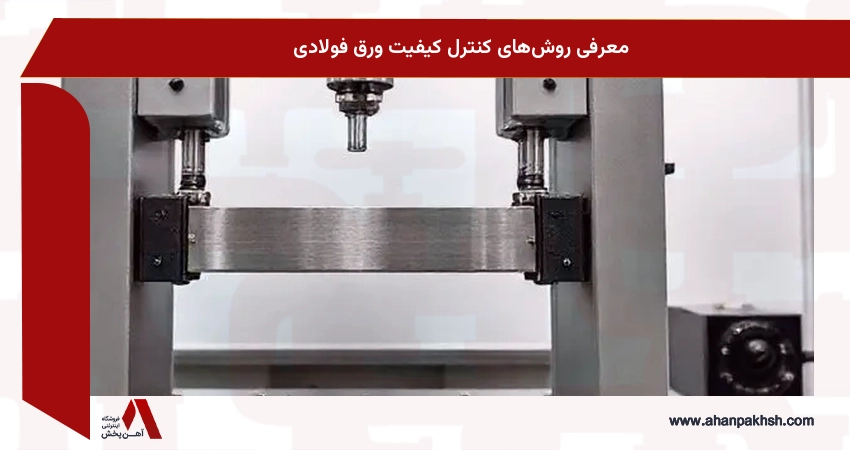

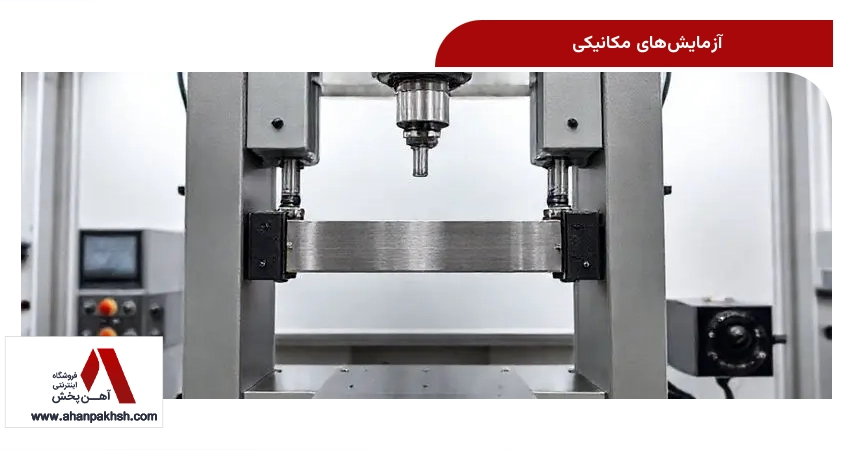

آزمایش‌های مکانیکی
برای ارزیابی جامع کیفیت ورق‌های فولادی، طیف وسیعی از آزمایش‌های تخصصی به کار گرفته می‌شود.
- آزمایش سختی:این آزمایش مقاومت ماده در برابر فرورفتگی یا خراش را می‌سنجد. روش‌های رایج شامل برینل (برای مواد نرم‌تر و ناهمگن)، راکول (سریع و آسان برای طیف وسیعی از مواد) و ویکرز (دقیق برای مواد بسیار سخت و لایه‌های نازک) هستند. به عنوان مثال، در صنعت خودروسازی، سختی ورق‌های بدنه برای اطمینان از مقاومت در برابر ضربه و سایش اهمیت دارد.
- آزمایش کشش:یکی از بنیادی‌ترین آزمایش‌ها برای تعیین خواص مهمی مانند استحکام تسلیم (نقطه شروع تغییر شکل پلاستیک)، استحکام کششی نهایی (حداکثر تنش قابل تحمل) و درصد ازدیاد طول (میزان شکل‌پذیری ماده قبل از شکست) است. این آزمایش برای تعیین قابلیت ورق در تحمل بار و تغییر شکل بدون شکست، حیاتی است.
- آزمایش ضربه:این آزمایش رفتار ماده را در برابر بارهای ناگهانی و دینامیکی ارزیابی می‌کند و میزان چقرمگی (توانایی جذب انرژی قبل از شکست) را نشان می‌دهد. تست شارپی (Charpy) رایج‌ترین روش است که در آن یک پاندول سنگین به نمونه شکاف‌دار ضربه می‌زند. این تست برای ورق‌هایی که در سازه‌های تحت بار ضربه‌ای (مانند کشتی‌سازی) استفاده می‌شوند، بسیار مهم است.
- آزمایش خستگی:بررسی مقاومت ماده در برابر بارهای سیکلی و متناوب (مانند ارتعاشات) و تعیین حد تحمل خستگی. این آزمایش برای قطعاتی که تحت تنش‌های تکراری قرار می‌گیرند (مانند فنرها یا قطعات ماشین‌آلات) ضروری است.
- آزمایش خزش:سنجش تغییر شکل پلاستیک ماده تحت بار ثابت و دمای بالا در طول زمان. این تست برای ورق‌هایی که در محیط‌های با دمای بالا (مانند مبدل‌های حرارتی یا بویلرها) به کار می‌روند، اهمیت دارد.
- آزمایش فشرده‌سازی:تعیین مقاومت ماده در برابر تغییر شکل‌های پلاستیک بزرگ تحت فشار. این آزمایش برای ورق‌هایی که در کاربردهای سازه‌ای تحت بارهای فشاری قرار می‌گیرند، مورد استفاده قرار می‌گیرد.
- آزمایش سایش:ارزیابی مقاومت ماده در برابر فرسایش ناشی از تماس و اصطکاک. روش پین روی دیسک (Pin-on-disk) یکی از متداول‌ترین روش‌هاست. این تست برای ورق‌هایی که در معرض سایش مداوم هستند (مانند قطعات ماشین‌آلات صنعتی) کاربرد دارد.
- آزمایش انعطاف‌پذیری/شکل‌پذیری:اندازه‌گیری حداکثر تغییر شکل ماده قبل از شکست، معمولاً از طریق خم کردن یا کشیدن. این آزمایش برای ورق‌هایی که قرار است در فرآیندهای شکل‌دهی عمیق یا خم‌کاری استفاده شوند، حیاتی است.
- آزمایش سختی‌پذیری:تعیین عمق و توزیع سختی ناشی از فرآیند کوئنچ (سرد کردن سریع). تست جومینی (Jominy test) که بر اساس استاندارد ASTM A255-10 انجام می‌شود، یکی از روش‌های اصلی برای این منظور است. این تست برای فولادهای آلیاژی که نیاز به عملیات حرارتی برای رسیدن به سختی مطلوب دارند، کاربرد دارد.
- آزمایش قابلیت ماشین‌کاری:سنجش سهولت ماشین‌کاری و پرداخت‌کاری روی فلز. این آزمایش برای ورق‌هایی که قرار است پس از تولید، تحت فرآیندهای براده‌برداری قرار گیرند، اهمیت دارد.
آزمایش‌های متالورژیکی و شیمیایی
- آزمایش متالوژیکی/ریزساختاری:بررسی ساختار بلورین، اندازه دانه‌ها، فازهای موجود و هرگونه عیوب ریزساختاری در فولاد با استفاده از میکروسکوپ‌های نوری، میکروسکوپ الکترونی روبشی (SEM) و پراش اشعه ایکس (XRD). این آزمایش برای درک عمیق خواص مکانیکی و پیش‌بینی رفتار ماده ضروری است. به عنوان مثال، اندازه دانه ریزتر معمولاً به معنای استحکام و چقرمگی بالاتر است.
- آنالیز ترکیب شیمیایی:تعیین دقیق عناصر آلیاژی و ناخالصی‌ها در فولاد. این آنالیز با روش‌هایی مانند طیف‌سنجی نشر نوری (OES) یا طیف‌سنجی جرمی (Mass Spectrometry) انجام می‌شود و برای اطمینان از مطابقت فولاد با استانداردها و مشخصات خاص، حیاتی است.
آزمایش‌های غیرمخرب (NDT)
آزمایش‌های غیرمخرب (NDT) بدون آسیب رساندن به قطعه، عیوب داخلی یا سطحی را شناسایی می‌کنند. هدف NDT، اطمینان از سلامت و یکپارچگی قطعه بدون از بین بردن آن است.
- بازرسی چشمی:ساده‌ترین و اولین گام در NDT، تشخیص عیوب ظاهری مانند ترک، پیچش، تاب‌دار بودن، خراش، زنگ‌زدگی یا پوسته با چشم غیرمسلح یا با کمک ابزارهای بزرگ‌نمایی است. این روش برای شناسایی سریع مشکلات آشکار بسیار مؤثر است.
- آزمایش رادیوگرافی:شناسایی عیوب داخلی مانند حفره‌ها، تخلخل‌ها، ترک‌ها و ناخالصی‌ها با استفاده از اشعه ایکس یا گاما. این اشعه‌ها از قطعه عبور کرده و بر روی فیلم یا سنسور ثبت می‌شوند. مناطقی که چگالی کمتری دارند (مانند حفره‌ها) اشعه بیشتری را عبور داده و تاریک‌تر به نظر می‌رسند. این روش در بازرسی جوش‌ها و قطعات ضخیم کاربرد فراوان دارد.
- آزمایش ذرات مغناطیسی:تشخیص ترک‌ها، پارگی‌ها و ناپیوستگی‌های سطحی و زیرسطحی در مواد فرومغناطیس (مانند فولاد). در این روش، میدان مغناطیسی به قطعه اعمال می‌شود و ذرات مغناطیسی ریز روی سطح پاشیده می‌شوند. در محل عیوب، خطوط میدان مغناطیسی منحرف شده و ذرات را جذب می‌کنند و عیب را قابل مشاهده می‌سازند. این روش در بازرسی لبه‌های ورق و مناطق جوشکاری شده بسیار مفید است.
- آزمایش التراسونیک:شناسایی عیوب داخلی مانند تورق (Lamination)، ترک و ناخالصی‌ها با استفاده از امواج صوتی با فرکانس بالا. امواج از طریق قطعه ارسال شده و بازتاب آن‌ها توسط سنسور دریافت می‌شود. هرگونه ناپیوستگی در مسیر امواج باعث بازتاب زودرس یا تغییر در الگوی بازتاب می‌شود که نشان‌دهنده وجود عیب است. این روش برای بازرسی ضخامت ورق و شناسایی عیوب داخلی در عمق زیاد بسیار کارآمد است.
- آزمایش جریان گردابی:بررسی نواقص سطحی و تغییرات ترکیبی در مواد رسانای الکتریکی. در این روش، یک سیم‌پیچ جریان متناوب، میدان مغناطیسی ایجاد می‌کند که در ماده جریان‌های گردابی القا می‌کند. هرگونه عیب یا تغییر در خواص ماده، باعث تغییر در این جریان‌ها شده و توسط سیم‌پیچ تشخیص داده می‌شود. این روش برای بازرسی سریع خطوط تولید و شناسایی ترک‌های سطحی و زیرسطحی در ورق‌های نازک کاربرد دارد.
آزمایش خوردگی
این آزمایش مقاومت ماده را در برابر تخریب ناشی از تعامل شیمیایی، الکتروشیمیایی یا متالورژیکی با محیط ارزیابی می‌کند. روش‌هایی مانند تست پاشش نمک (Salt Spray Test) یا غوطه‌وری در محلول‌های خورنده برای شبیه‌سازی محیط‌های تهاجمی استفاده می‌شوند. برای بهبود مقاومت به خوردگی ورق‌های فولادی، از پوشش‌هایی مانند گالوانیزه کردن (پوشش روی) یا استفاده از فولادهای آلیاژی مقاوم به خوردگی مانند فولاد ضدزنگ (Stainless Steel) استفاده می‌شود.
نقش فرآیندهای تولید پیشرفته در بهبود کیفیت ورق فولادی

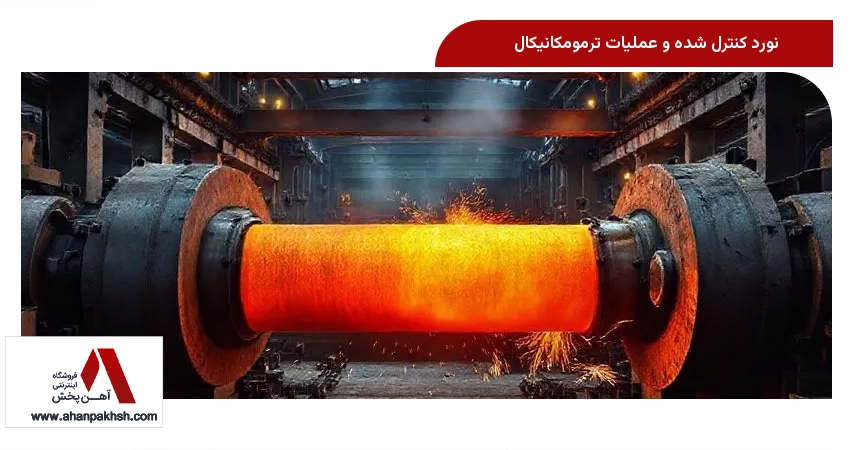

نورد کنترل شده و عملیات ترمومکانیکال
فرآیندهای تولید پیشرفته مانند نورد کنترل شده (Controlled Rolling) و عملیات ترمومکانیکال (Thermomechanical Operations) نقش حیاتی در بهبود خواص ورق‌های فولادی ایفا می‌کنند. در این روش‌ها، دما و میزان تغییر شکل پلاستیک در حین نورد به دقت کنترل می‌شود. این کنترل دقیق منجر به ریز شدن دانه‌ها، توزیع یکنواخت فازها و حذف عیوب ریزساختاری می‌شود. نتیجه این فرآیندها، تولید ورق‌هایی با استحکام بالا، چقرمگی عالی، شکل‌پذیری بهبود یافته و جوش‌پذیری مطلوب است که برای کاربردهای حساس صنعتی ایده‌آل هستند. این تکنیک‌ها به تولیدکنندگان امکان می‌دهند تا ورق‌هایی با خواص سفارشی و عملکرد برتر تولید کنند.
مشکلات رایج و گواهینامه‌های کیفیت ورق فولادی
شناسایی و پیشگیری از عیوب و همچنین اطمینان از مطابقت با استانداردها، از ارکان کنترل کیفیت است.

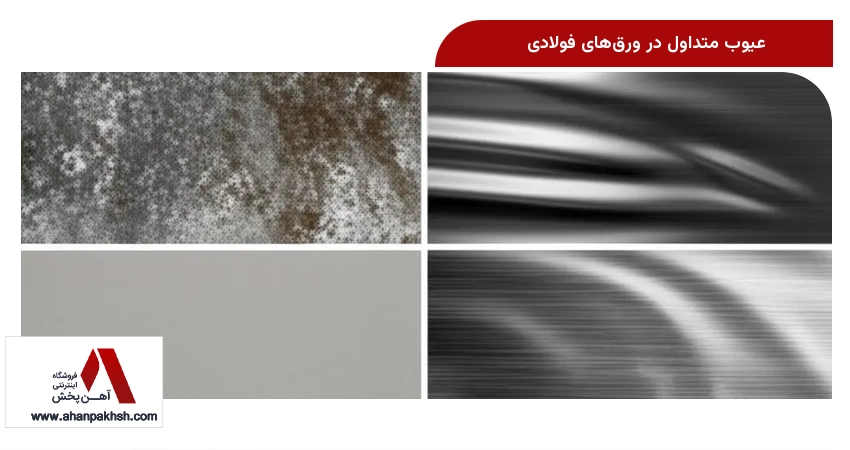

عیوب متداول در ورق‌های فولادی
ورق‌های فولادی ممکن است دچار عیوب مختلفی شوند که برخی از رایج‌ترین آن‌ها عبارتند از:
- پوسته پوسته شدن (Scaling):لایه‌های اکسیدی که روی سطح ورق تشکیل می‌شوند و می‌توانند به کیفیت سطح آسیب برسانند.
- چین‌افتادگی (Wrinkling):ناهمواری‌ها و چین‌خوردگی‌های سطح ورق که معمولاً ناشی از نورد نامناسب یا خنک‌کاری غیریکنواخت است.
- ترک‌خوردگی لبه ورق (Edge Cracking):ترک‌هایی که در لبه‌های ورق به دلیل تنش‌های بالا یا ناخالصی‌ها ایجاد می‌شوند.
- تورق (Lamination):جدایش لایه‌های داخلی ورق که معمولاً ناشی از ناخالصی‌ها یا فرآیند ریخته‌گری نامناسب است.
- تخلخل (Porosity):حفره‌های ریز گازی در داخل ساختار ورق.
- ترک‌های داخلی (Internal Cracks):ترک‌هایی که در عمق ورق ایجاد می‌شوند و ممکن است به سطح نرسند.
اهمیت گواهینامه‌های کیفیت و استانداردها
گواهینامه‌های کنترل کیفیت و برگه‌های آنالیز شیمیایی نقش حیاتی در تأیید استاندارد بودن محصول و کاربرد آن دارند. این اسناد، تضمین می‌کنند که ورق فولادی تولید شده، مشخصات فنی و شیمیایی مورد نیاز را برآورده می‌کند. رعایت استانداردهای ملی و بین‌المللی مانند ISO (سازمان بین‌المللی استانداردسازی)، ISIRI (مؤسسه استاندارد و تحقیقات صنعتی ایران) و ASTM (انجمن آمریکایی آزمایش و مواد) در تولید و بازرسی ورق فولادی الزامی است. این استانداردها چارچوبی برای کیفیت، ایمنی و عملکرد محصولات فراهم می‌کنند و به مشتریان اطمینان می‌دهند که محصولی قابل اعتماد دریافت می‌کنند.
نتیجه‌گیری
کنترل کیفیت ورق فولادی فرآیندی پیچیده و چندوجهی است که از مراحل پیشگیری آغاز شده و با انواع آزمایش‌های مخرب و غیرمخرب ادامه می‌یابد. این فرآیند نه تنها به شناسایی عیوب کمک می‌کند، بلکه با تضمین مطابقت محصولات با استانداردهای لازم، نقش حیاتی در ایمنی، کارایی و دوام ورق‌های فولادی در کاربردهای صنعتی ایفا می‌کند. سرمایه‌گذاری در کنترل کیفیت جامع، ضامن تولید محصولاتی با ارزش و قابل اعتماد در صنعت فولاد است و به مشتریان آهن پخش اطمینان می‌دهد که بهترین محصولات را دریافت خواهند کرد.
