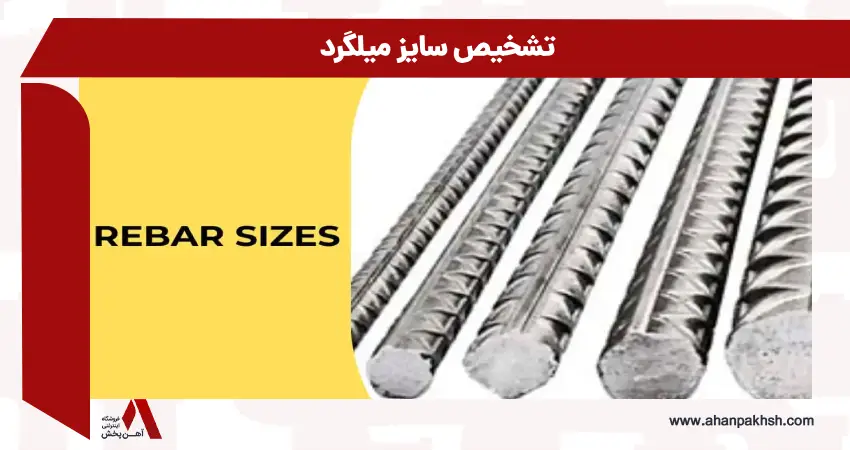

تشخیص سایز میلگرد

میلگرد، به عنوان ستون فقرات هر سازه بتن آرمه، نقشی بی‌بدیل در تحمل بارهای کششی و افزایش مقاومت کلی ساختمان ایفا می‌کند. از فونداسیون گرفته تا سقف‌ها، حضور میلگرد با سایز و نوع مناسب، تضمین‌کننده پایداری و ایمنی سازه در برابر عوامل مختلف از جمله زلزله است. اما چگونه می‌توان سایز دقیق این عنصر حیاتی را تشخیص داد؟ این پرسشی است که در هر پروژه ساختمانی، از مهندسان ناظر تا پیمانکاران، با آن مواجه می‌شوند. تشخیص صحیح سایز میلگرد نه تنها یک الزام فنی، بلکه ضرورتی اقتصادی برای مدیریت بهینه هزینه‌ها و جلوگیری از خطاهای پرهزینه است.

چرا تشخیص سایز میلگرد اهمیت دارد؟

میلگرد، یکی از حیاتی‌ترین مصالح در صنعت ساختمان‌سازی است که مقاومت کششی بتن را به طرز چشمگیری افزایش می‌دهد. تشخیص دقیق سایز میلگرد نه تنها بر استحکام و ایمنی سازه تأثیر مستقیم دارد، بلکه نقشی مهم در برآورد هزینه‌ها و جلوگیری از خطاهای پرهزینه ایفا می‌کند. این بخش به اهمیت بنیادین این موضوع برای مهندسان و پیمانکاران می‌پردازد.

• تشخیص دقیق سایز میلگرد برای یکپارچگی سازه‌ای، ایمنی و مدیریت هزینه‌ها در پروژه‌های ساختمانی حیاتی است.
• از کاهش مقاومت سازه در برابر بارهای وارده، زلزله و سایر عوامل محیطی جلوگیری می‌کند.
• عدم تطابق سایز میلگرد با نقشه‌های اجرایی می‌تواند به کاهش چشمگیر ایمنی سازه، نیاز به بازسازی‌های پرهزینه، تأخیر در پروژه و حتی مسائل حقوقی منجر شود.
• در کنترل بودجه پروژه و جلوگیری از هدر رفت مصالح بسیار مؤثر است، زیرا قیمت میلگرد به طور مستقیم با سایز و وزن آن در ارتباط است.

منظور از سایز میلگرد چیست؟

سایز میلگرد در واقع به قطر اسمی آن اشاره دارد که بر حسب میلی‌متر بیان می‌شود. میلگردها در دو نوع ساده و آجدار تولید می‌شوند که نوع آجدار به دلیل درگیری بهتر با بتن، کاربرد وسیع‌تری در سازه‌های بتن آرمه دارد. درک صحیح این تعریف، پایه و اساس تشخیص دقیق سایز میلگرد است. قطر اسمی، همان قطری است که در نقشه‌ها و استانداردها ذکر می‌شود و مبنای محاسبات سازه‌ای قرار می‌گیرد.

اهمیت تشخیص صحیح سایز میلگرد

انتخاب و تشخیص صحیح سایز میلگرد برای هر بخش از سازه، مطابق با نقشه‌های مهندسی و استانداردهای معتبری همچون استاندارد ملی 3132، مقررات ملی ساختمان مبحث نهم و دهم، و آیین‌نامه بتن ایران (آبا)، از بروز مشکلات جدی مانند کاهش مقاومت سازه در برابر بارهای وارده، زلزله و سایر عوامل محیطی جلوگیری می‌کند. عدم تطابق سایز میلگرد با نقشه‌های اجرایی می‌تواند به کاهش چشمگیر ایمنی سازه، نیاز به بازسازی‌های پرهزینه، تأخیر در پروژه و حتی مسائل حقوقی منجر شود. همچنین، این امر در کنترل بودجه پروژه و جلوگیری از هدر رفت مصالح نیز بسیار مؤثر است، زیرا قیمت میلگرد به طور مستقیم با سایز و وزن آن در ارتباط است.

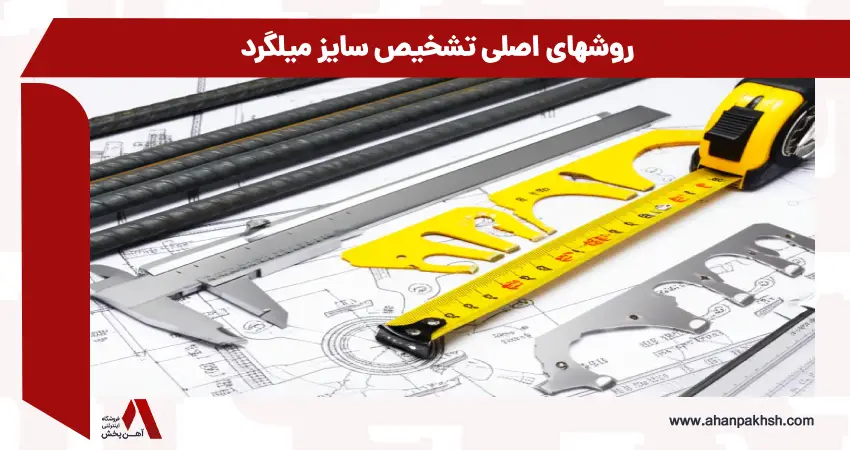

روشهای اصلی تشخیص سایز میلگرد

تشخیص سایز میلگرد، به‌ویژه در کارگاه‌های ساختمانی، نیازمند دقت و استفاده از روش‌های صحیح است. در ادامه به معرفی و توضیح متداول‌ترین روش‌ها برای تشخیص سایز میلگرد می‌پردازیم.

• کنترل چشمی

این روش، که بیشتر توسط مهندسان و معماران باتجربه و بر اساس سال‌ها کار عملی انجام می‌شود، شامل تخمین سایز میلگرد با یک نگاه است. اگرچه سریع است، اما دقت پایینی دارد و برای افراد تازه‌کار توصیه نمی‌شود. آیین‌نامه‌های ساختمانی نیز معمولاً اجازه بازرسی چشمی را به عنوان تنها روش تشخیص نمی‌دهند. برای توسعه حس بصری، می‌توان میلگردهای با سایز مشخص را در کنار هم قرار داد و تفاوت‌های ظاهری آن‌ها را به خاطر سپرد، اما همواره باید این تخمین‌ها را با ابزارهای دقیق تأیید کرد.

• استفاده از بند انگشتان

برخی مهندسان باتجربه، با آگاهی از اندازه‌های بند انگشتان خود، میلگرد را با قرار دادن انگشت روی آن تخمین می‌زنند. این روش سریع و بدون نیاز به ابزار است، اما برای میلگردهایی با اختلاف سایز کم (مانند ۱۸ و ۲۰ میلی‌متر) احتمال خطا بسیار بالاست و تنها به عنوان یک تخمین اولیه و در کنار روش‌های دقیق‌تر قابل استفاده است.

• شابلون و گیج اندازه‌گیری

شابلون‌ها یا گیج‌های اندازه‌گیری، ابزارهایی با سوراخ‌های کالیبره شده هستند که سایز میلگردها روی آن‌ها مشخص شده است. این ابزارها، که می‌توانند از جنس‌های مختلفی مانند فیلم رادیولوژی یا فولاد ضدزنگ (گیج) باشند، دقت بالایی دارند و کار را برای مهندسان ناظر ساده‌تر می‌کنند. کافی است میلگرد را در سوراخ‌های مختلف قرار داد تا سایز دقیق آن مشخص شود.

• ریسمان یا طناب

با استفاده از یک تکه ریسمان یا طناب بنایی، می‌توان محیط میلگرد را اندازه‌گیری کرد. سپس با استفاده از فرمول محیط دایره (محیط = π × قطر)، قطر و در نتیجه سایز میلگرد را محاسبه نمود. این روش ساده و در دسترس است، اما نیاز به دقت در اندازه‌گیری ریسمان و سپس محاسبه دارد. برای مثال، اگر محیط میلگردی ۴۴ میلی‌متر باشد، قطر آن حدود ۱۴ میلی‌متر (۴۴ تقسیم بر ۳.۱۴) خواهد بود.

• وزن کردن میلگرد

این روش شامل وزن کردن یک شاخه یک متری از میلگرد و سپس استفاده از فرمول‌های مشخص برای محاسبه قطر آن است. این روش دقیق‌تر از کنترل چشمی است، اما نیاز به ترازو و امکان برش میلگرد دارد که همیشه در کارگاه‌ها میسر نیست. فرمول تقریبی وزن یک متر میلگرد (کیلوگرم) = (قطر میلگرد به توان ۲) / ۱۶۲ است. همچنین می‌توان از فرمول دقیق‌تر وزن یک شاخه یک متری میلگرد = (7.850 × 3.14 × شعاع (میلی‌متر) × شعاع (میلی‌متر)) / 1000 نیز استفاده کرد.

• استفاده از کولیس

کولیس یکی از دقیق‌ترین ابزارهای اندازه‌گیری در صنعت است. با استفاده از کولیس می‌توان قطر میلگرد را با دقت بالا اندازه‌گیری کرد. در میلگردهای آجدار، باید به تفاوت بین قطر اسمی، قطر زمینه (بدون احتساب آج) و قطر خارجی (با احتساب آج) توجه داشت. قطر اسمی، قطر یک میلگرد ساده هم‌وزن است. قطر زمینه، قطر بخش اصلی میلگرد بدون در نظر گرفتن برجستگی‌های آج است. قطر خارجی، شامل برجسته‌ترین نقاط آج می‌شود. برای تشخیص سایز اسمی، معمولاً قطر زمینه را با کولیس اندازه‌گیری می‌کنند. به عنوان مثال، برای میلگرد ۱۴، قطر خارجی ممکن است ۱۵.۵ میلی‌متر باشد، در حالی که قطر زمینه آن نزدیک به ۱۴ میلی‌متر است.

• به کارگیری آچار فرانسه مدرج

آچار فرانسه مدرج، به شرطی که از قبل توسط مهندس علامت‌گذاری و کالیبره شده باشد، می‌تواند به عنوان یک ابزار تقریبی برای تشخیص سایز میلگرد مورد استفاده قرار گیرد. این روش نسبتاً دقیق است و در صورت آماده‌سازی قبلی، کارایی خوبی دارد. با باز کردن دهانه آچار و تطبیق آن با میلگرد، می‌توان سایز تقریبی را از روی درجه‌بندی‌های از پیش تعیین شده خواند.

انواع سایز میلگرد و کاربرد آنها

میلگردها در سایزهای متنوعی تولید می‌شوند که هر کدام کاربرد خاص خود را در بخش‌های مختلف ساختمان دارند. انتخاب سایز مناسب بر اساس نقشه‌های سازه و مقررات ملی ساختمان صورت می‌گیرد.

در ساختمان‌سازی، میلگردهای سایز ۸ تا ۴۰ میلی‌متر بیشترین کاربرد را دارند. میلگردهای سایز ۶ میلی‌متر تا ۵۰ میلی‌متر نیز تولید می‌شوند، اما بازه ۸ تا ۴۰ میلی‌متر رایج‌تر است. به عنوان مثال، میلگردهای سایز ۸ و ۱۰ عمدتاً برای ساخت خاموت‌ها و آرماتورهای عرضی به دلیل انعطاف‌پذیری بالا استفاده می‌شوند. میلگردهای سایز ۱۲، ۱۴ و ۱۶ برای میلگردهای طولی و عرضی در فونداسیون، ستون‌ها و تیرها کاربرد وسیعی دارند، به‌طوری که میلگرد ۱۴ اغلب به عنوان پرمصرف‌ترین سایز شناخته می‌شود. سایزهای بالاتر مانند ۱۸، ۲۰، ۲۲ و ۲۵ میلی‌متر برای ستون‌ها، تیرهای اصلی و فونداسیون‌های سنگین‌تر به کار می‌روند. میلگردهای ۳۲، ۳۶ و ۴۰ میلی‌متر نیز در سازه‌های عظیم‌تر، پل‌ها و پروژه‌های زیربنایی بزرگ مورد استفاده قرار می‌گیرند.

• میلگردهای سایز ۸ و ۱۰:عمدتاً برای ساخت خاموت‌ها و آرماتورهای عرضی به دلیل انعطاف‌پذیری بالا.
• میلگردهای سایز ۱۲، ۱۴ و ۱۶:برای میلگردهای طولی و عرضی در فونداسیون، ستون‌ها و تیرها (میلگرد ۱۴ اغلب به عنوان پرمصرف‌ترین سایز شناخته می‌شود).
• سایزهای ۱۸، ۲۰، ۲۲ و ۲۵:برای ستون‌ها، تیرهای اصلی و فونداسیون‌های سنگین‌تر.
• میلگردهای ۳۲، ۳۶ و ۴۰:در سازه‌های عظیم‌تر، پل‌ها و پروژه‌های زیربنایی بزرگ.

جدول ابعاد و وزن میلگرد

در ادامه، اطلاعات مربوط به ابعاد و وزن یک متر میلگرد ساده و آجدار بر اساس جدول اشتال و استاندارد ملی ۳۱۳۲ ارائه شده است. این اطلاعات برای محاسبات دقیق و کنترل کیفیت در پروژه‌های عمرانی ضروری است:

لازم به ذکر است که میلگردهای با سایز بالای ۵۰ میلی‌متر باید با توافق بین تولیدکننده و خریدار تولید شوند.
