انتخاب میلگرد مناسب برای تیرچه‌ها، تصمیمی حیاتی در هر پروژه ساختمانی است که به طور مستقیم بر استحکام، دوام و ایمنی سازه تأثیر می‌گذارد. تیرچه‌ها، به عنوان عناصر اصلی سقف‌های بتنی، ترکیبی از بتن و خرپای فولادی هستند که میلگرد نقش اساسی را در ساختار فولادی این خرپا ایفا می‌کند. درک صحیح از انواع میلگردها، ویژگی‌های آن‌ها و کاربردهای خاص هر یک، برای مهندسان، پیمانکاران و سازندگان ضروری است. این راهنما به شما کمک می‌کند تا با آگاهی کامل، بهترین میلگرد را برای نیازهای پروژه خود انتخاب کرده و از بروز مشکلات احتمالی در آینده جلوگیری کنید.
میلگرد تیرچه چیست و چرا اهمیت دارد؟
تیرچه‌ها سازه‌های پیش‌ساخته‌ای هستند که از ترکیب بتن و خرپای فولادی تشکیل شده‌اند. این خرپا، که بخش اصلی آن را میلگردها تشکیل می‌دهند، مسئولیت تحمل بارهای کششی را بر عهده دارد. میلگرد در تیرچه نقش حیاتی در افزایش مقاومت کششی بتن ایفا می‌کند، زیرا بتن به تنهایی در برابر کشش ضعیف است. علاوه بر این، میلگردها مقاومت تیرچه را در برابر خمش، برش و تنش‌های حرارتی به طور چشمگیری افزایش داده و پایداری کلی سازه را تضمین می‌کنند. بدون استفاده از میلگرد مناسب، تیرچه‌ها قادر به تحمل بارهای وارده نخواهند بود و این امر می‌تواند منجر به ترک‌خوردگی، تغییر شکل و حتی فروپاشی سازه شود. بنابراین، انتخاب دقیق و صحیح میلگرد، ضامن طول عمر و ایمنی سقف‌های تیرچه‌ای است.

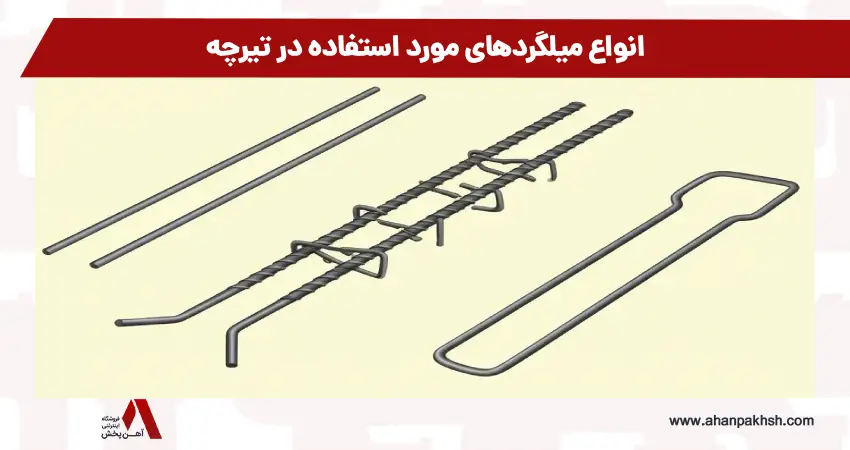

انواع میلگردهای مورد استفاده در تیرچه
در ساختار تیرچه‌ها، انواع مختلفی از میلگردها با وظایف و کاربردهای متفاوت به کار می‌روند که هر یک نقش مهمی در پایداری و عملکرد کلی سازه ایفا می‌کنند. شناخت این انواع برای انتخاب بهینه ضروری است.

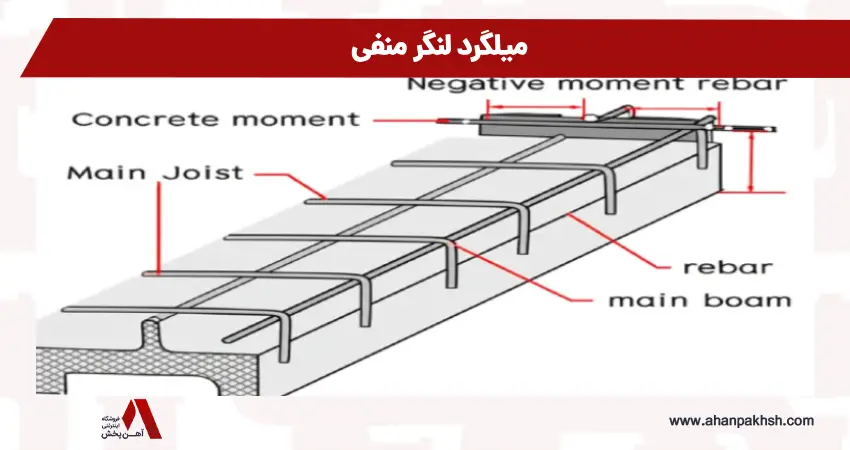

- میلگرد لنگر منفی
میلگرد لنگر منفی، همان‌طور که از نامش پیداست، برای مقابله با لنگرهای خمشی منفی در نقاط خاصی از تیرچه استفاده می‌شود. این میلگردها معمولاً در قسمت‌های بالایی تیرچه و در محل اتصال آن به تیرهای اصلی یا شاه‌تیرها (تیرهای رابط) قرار می‌گیرند. هدف اصلی آن‌ها، افزایش مقاومت تیرچه در برابر نیروهای کششی است که در اثر لنگر منفی در این نواحی ایجاد می‌شود. عدم استفاده صحیح از میلگرد لنگر منفی می‌تواند به ترک‌خوردگی و ضعف سازه‌ای در نقاط اتصال منجر شود.
- میلگرد اتکا
میلگرد اتکا زمانی به کار می‌رود که تکیه‌گاه‌های تیرچه (مثلاً روی دیوار یا تیر) از نظر ابعادی برای تحمل بارهای وارده کافی نباشند. این میلگردها به منظور تقویت ناحیه تکیه‌گاه و توزیع بهتر بارها به کار می‌روند تا از تمرکز تنش و آسیب‌دیدگی بتن در این نقاط جلوگیری شود. میلگرد اتکا به افزایش ظرفیت باربری تیرچه در محل تکیه‌گاه کمک کرده و پایداری آن را تضمین می‌کند.
- میلگرد حرارتی
میلگرد حرارتی، که معمولاً با قطرهای ۶، ۸ یا ۱۰ میلیمتر استفاده می‌شود، نقش بسیار مهمی در کنترل ترک‌های ناشی از تغییرات دما و جمع‌شدگی بتن دارد. این میلگردها در قسمت بالایی دال بتنی سقف و به صورت شبکه‌ای قرار می‌گیرند تا تنش‌های کششی ناشی از انقباض و انبساط بتن را جذب کرده و از ایجاد ترک‌های ریز و درشت جلوگیری کنند. علاوه بر این، میلگرد حرارتی به توزیع یکنواخت بارها در سطح دال کمک کرده و مقاومت کلی سقف را در برابر بارهای گسترده افزایش می‌دهد.
- میلگرد تقویتی
میلگرد تقویتی، که قطر آن معمولاً بین ۶ تا ۱۶ میلیمتر متغیر است، برای افزایش مقاومت تیرچه در برابر نیروهای خارجی مانند زلزله یا بارهای سنگین اضافی به کار می‌رود. این میلگردها به صورت طولی در قسمت‌های مختلف تیرچه قرار داده می‌شوند تا ظرفیت باربری کششی و خمشی آن را افزایش دهند. انتخاب قطر و تعداد میلگرد تقویتی بر اساس محاسبات دقیق مهندسی و با توجه به بارهای طراحی و شرایط لرزه‌خیزی منطقه انجام می‌شود.
چرا گرید میلگرد اهمیت دارد؟
گرید میلگرد نشان‌دهنده مقاومت کششی و تسلیم آن است و از مهم‌ترین فاکتورها در انتخاب میلگرد تیرچه محسوب می‌شود. گریدهای رایج شامل A1، A2، A3 و A4 هستند که هر کدام ویژگی‌های مکانیکی متفاوتی دارند:
- میلگرد A1 (ساده):دارای مقاومت تسلیم ۲۴۰۰ کیلوگرم بر سانتی‌متر مربع و مقاومت کششی ۳۶۰۰ کیلوگرم بر سانتی‌متر مربع. این میلگردها صاف و بدون آج هستند و بیشتر برای کارهای آهنگری و خاموت‌سازی استفاده می‌شوند و کاربرد مستقیمی در تیرچه ندارند.
- میلگرد A2 (آجدار مارپیچ):دارای مقاومت تسلیم ۳۰۰۰ کیلوگرم بر سانتی‌متر مربع و مقاومت کششی ۴۰۰۰ کیلوگرم بر سانتی‌متر مربع. این گرید انعطاف‌پذیری خوبی از خود نشان می‌دهد و برای میلگردهای عرضی (خاموت) و برخی میلگردهای طولی در تیرچه‌های با باربری متوسط مناسب است.
- میلگرد A3 (آجدار جناغی):دارای مقاومت تسلیم ۴۰۰۰ کیلوگرم بر سانتی‌متر مربع و مقاومت کششی ۶۰۰۰ کیلوگرم بر سانتی‌متر مربع. این میلگردها مقاومت بالاتری نسبت به A2 دارند و برای میلگردهای طولی اصلی در تیرچه‌ها، به ویژه در سازه‌های با باربری بیشتر، ایده‌آل محسوب می‌شوند.
- میلگرد A4 (آجدار مرکب):دارای مقاومت تسلیم ۵۰۰۰ کیلوگرم بر سانتی‌متر مربع و مقاومت کششی ۶۵۰۰ کیلوگرم بر سانتی‌متر مربع. این گرید بالاترین مقاومت را دارد و برای سازه‌های خاص با بارهای بسیار زیاد یا در مناطق با خطر لرزه‌خیزی بالا توصیه می‌گردد.
برای کاربرد در تیرچه، میلگردهای A2 و A3 رایج‌ترین گزینه‌ها محسوب می‌شوند. میلگرد A2 به دلیل انعطاف‌پذیری بیشتر، در برابر خمش و برش مقاومت خوبی از خود نشان می‌دهد و برای میلگردهای حرارتی و برخی میلگردهای تقویتی با قطر کمتر مناسب است. در مقابل، میلگرد A3 با مقاومت کششی بالاتر، برای میلگردهای طولی اصلی و تقویتی که باید بارهای سنگین‌تری را تحمل کنند، ارجحیت می‌یابد. انتخاب بین این دو گرید باید بر اساس طراحی سازه و توصیه‌های مهندس ناظر صورت پذیرد.
قطر میلگرد نیز عاملی مهم است. برای میلگردهای تقویتی در تیرچه، قطر معمولاً بین ۶ تا ۱۶ میلیمتر متغیر است، در حالی که میلگردهای حرارتی اغلب در قطرهای ۶، ۸ یا ۱۰ میلیمتر استفاده می‌شوند. به طور کلی، میلگردهای با قطر ۸ تا ۳۲ میلیمتر برای کاربردهای عمومی ساختمانی و قطرهای ۱۲، ۱۴ و ۱۶ میلیمتر برای ساختمان‌های مسکونی و تجاری رایج‌تر می‌باشند. انتخاب قطر مناسب بر اساس محاسبات باربری و طراحی سازه صورت می‌گیرد.
روش تولید میلگرد نیز بر خواص مکانیکی آن تأثیر می‌گذارد. دو روش اصلی تولید عبارتند از:
- روش ترمکس (Thermex):در این روش، میلگرد پس از نورد گرم، به سرعت سرد و سپس به آرامی گرم می‌شود. این فرآیند باعث ایجاد یک لایه سخت در سطح و یک هسته نرم‌تر در داخل میلگرد می‌شود که انعطاف‌پذیری و مقاومت خوبی در برابر خستگی و ضربه به آن می‌بخشد. میلگردهای تولید شده با این روش برای مناطق لرزه‌خیز مناسب‌تر می‌باشند.
- روش آلیاژسازی خرد (Micro-alloy):در این روش، عناصر آلیاژی خاصی مانند وانادیوم، نیوبیوم و تیتانیوم به فولاد اضافه می‌شوند. این عناصر باعث افزایش استحکام و سختی میلگرد می‌شوند، بدون اینکه نیازی به فرآیندهای حرارتی پیچیده باشد. میلگردهای آلیاژی خرد معمولاً مقاومت کششی بالاتری دارند و برای سازه‌هایی که نیاز به مقاومت زیاد در برابر بارهای ثابت دارند، مناسب هستند.
برای تیرچه‌ها، هر دو روش می‌توانند مناسب باشند، اما در مناطق لرزه‌خیز، میلگردهای ترمکس به دلیل انعطاف‌پذیری بیشتر، ممکن است ارجحیت یابند. در مقابل، میلگردهای آلیاژی خرد می‌توانند در کاهش قطر مورد نیاز میلگرد به دلیل استحکام بالاتر، مؤثر واقع شوند.
شرایط محیطی پروژه نیز در انتخاب میلگرد نقش دارد. در مناطق با خطر لرزه‌خیزی بالا، استفاده از میلگردهای با گرید بالاتر (مانند A3 یا A4) و با انعطاف‌پذیری مناسب (تولید شده با روش ترمکس) توصیه می‌گردد. در محیط‌های مرطوب یا خورنده، استفاده از میلگردهای با پوشش‌های محافظ مانند اپوکسی، گالوانیزه یا میلگردهای FRP (پلیمر تقویت شده با الیاف) می‌تواند عمر مفید سازه را به طور قابل توجهی افزایش دهد. میلگردهای FRP به دلیل مقاومت بالا در برابر خوردگی، در محیط‌های بسیار خورنده مانند سازه‌های دریایی یا شیمیایی گزینه‌ای عالی محسوب می‌شوند.
کیفیت تولیدکننده نیز بسیار مهم است. انتخاب میلگرد از تولیدکنندگان معتبر و شناخته‌شده، مانند ذوب آهن اصفهان، تضمین‌کننده کیفیت و انطباق با استانداردهای ملی و بین‌المللی خواهد بود. میلگردهای با کیفیت پایین می‌توانند منجر به ضعف سازه‌ای و مشکلات جدی در آینده شوند.
قیمت میلگرد، از جمله میلگردهای A2، A3 و سایز ۱۰، عاملی مهم در تصمیم‌گیری محسوب می‌شود. با این حال، باید توجه داشت که هزینه میلگرد تقویتی در مقایسه با خسارات احتمالی ناشی از شکست سازه‌ای بسیار ناچیز است. سرمایه‌گذاری در میلگرد با کیفیت، بیمه‌ای برای پروژه شماست.
در مورد خرید، تیرچه‌های خرپایی با طول ۱۲ متر معمولاً ارزان‌تر از تیرچه‌های کوتاه‌تر می‌باشند، زیرا ضایعات مواد کمتری دارند. میلگرد و خرپاها را می‌توان به صورت بندیل (معمولاً ۱۰۰ شاخه در هر بندیل)، به صورت عددی یا به صورت وزنی (تُن) خریداری کرد که قیمت‌گذاری بر این اساس متفاوت خواهد بود. بررسی قیمت‌ها از منابع معتبر مانند آهن پخش، به شما در یافتن بهترین گزینه کمک می‌کند.
بهترین میلگرد برای تیرچه
انتخاب بهترین میلگرد برای تیرچه به ماهیت پروژه و شرایط خاص آن بستگی دارد. در اینجا توصیه‌هایی برای کاربردهای رایج ارائه شده است:
در پروژه‌های مسکونی و تجاری با بارهای متوسط و در مناطق با خطر لرزه‌خیزی متوسط، ترکیبی از میلگردهای A2 و A3 معمولاً بهترین گزینه محسوب می‌شود. میلگردهای A3 برای میلگردهای طولی اصلی و تقویتی به دلیل مقاومت کششی بالاتر و میلگردهای A2 برای میلگردهای عرضی (خاموت) و حرارتی به دلیل انعطاف‌پذیری مناسب توصیه می‌گردند. قطرهای رایج برای میلگردهای طولی ۱۲، ۱۴ یا ۱۶ میلیمتر و برای میلگردهای حرارتی ۶ یا ۸ میلیمتر خواهد بود. اطمینان از کیفیت تولیدکننده و رعایت استانداردهای ملی ساختمان ضروری است.
در مناطق با خطر لرزه‌خیزی بالا، استفاده از میلگردهای با گرید بالاتر (A3 یا A4) که با روش ترمکس تولید شده‌اند، به دلیل انعطاف‌پذیری و مقاومت بهتر در برابر بارهای دینامیکی، ارجحیت می‌یابد. این میلگردها باید دارای شکل‌پذیری کافی باشند تا در هنگام زلزله، انرژی را جذب کرده و از شکست ناگهانی سازه جلوگیری به عمل آورند.
در محیط‌های خورنده مانند مناطق ساحلی یا صنعتی، استفاده از میلگردهای با پوشش‌های محافظ مانند میلگرد اپوکسی، گالوانیزه یا میلگردهای FRP (پلیمر تقویت شده با الیاف) بسیار حیاتی است. میلگردهای FRP به دلیل عدم خوردگی، عمر مفید سازه را به طور چشمگیری افزایش داده، هرچند هزینه اولیه بالاتری دارند. انتخاب نوع پوشش باید با توجه به شدت خوردگی و بودجه پروژه صورت گیرد. در هر دو مورد، مشورت با مهندس سازه متخصص در این زمینه ضروری است.
جدول ترکیب میلگردها برای ساخت تیرچه بهینه
این جداول، که اغلب توسط تولیدکنندگان تیرچه یا سازمان‌های مهندسی منتشر می‌شوند، راهنمایی برای انتخاب ترکیب بهینه میلگردها بر اساس نوع، قطر، طول و تعداد مورد نیاز در هر تیرچه ارائه می‌کنند. به عنوان مثال، یک جدول ممکن است شامل اطلاعاتی به شرح زیر باشد:
- نوع میلگرد:A1، A2، A3، A4
- قطر میلگرد (میلیمتر):۸، ۱۰، ۱۲، ۱۴
- طول میلگرد (متر):۶
- تعداد میلگرد در هر تیرچه:۳، ۴
این جداول به مهندسان کمک می‌کنند تا با توجه به بارهای طراحی و دهانه تیرچه، ترکیب مناسبی از میلگردها را انتخاب نمایند. استفاده از این جداول باید همواره با تأیید مهندس طراح صورت پذیرد.
جدول زیر نمونه‌ای از مشخصات میلگرد تقویتی برای تیرچه‌ها را نشان می‌دهد:
| نوع میلگرد (Rebar Type) | قطر میلگرد (میلیمتر) (Rebar Diameter (mm)) | طول میلگرد (متر) (Rebar Length (m)) | تعداد میلگرد در هر تیرچه (Number of Rebards per Joist) |
|---|---|---|---|
| A1 | 8 | 6 | 3 |
| A2 | 10 | 6 | 3 |
| A3 | 12 | 6 | 4 |
| A4 | 14 | 6 | 4 |
جدول تیرچه بلوک نظام مهندسی
جدول تیرچه بلوک نظام مهندسی، که بر اساس مقررات ملی ساختمان تهیه شده است، مشخصات دقیق میلگردهای مورد استفاده در تیرچه‌ها را برای گریدهای A2 و A3 ارائه می‌کند. این جداول برای مهندسان بسیار حیاتی می‌باشند تا بتوانند نوع و تعداد میلگردها را بر اساس بارهای سازه‌ای و دهانه‌های مختلف تعیین نمایند. این جداول تضمین می‌کنند که طراحی تیرچه‌ها مطابق با حداقل الزامات ایمنی و مقاومت سازه‌ای باشد. شرکت‌هایی مانند پیوان و اصفهان آهن نیز جداول مشابهی را بر اساس استانداردهای مربوطه ارائه می‌کنند.
مقایسه میلگردهای A2 و A3 برای کاربرد در تیرچه‌ها بر اساس مشخصات مهندسی:
| ویژگی (Feature) | میلگرد A2 (Rebar A2) | میلگرد A3 (Rebar A3) |
|---|---|---|
| مقاومت تسلیم (Yield Strength) | 3000 kg/cm² | 4000 kg/cm² |
| مقاومت کششی (Tensile Strength) | 4000 kg/cm² | 6000 kg/cm² |
| شکل آج (Rib Pattern) | مارپیچ (Spiral) | جناغی (Chevron) |
| کاربرد رایج در تیرچه (Common Joist Use) | میلگرد عرضی (خاموت), حرارتی, طولی با باربری متوسط | میلگرد طولی اصلی, تقویتی با باربری بالا |
| انعطاف‌پذیری (Ductility) | بالا (High) | متوسط (Medium) |
| مناسب برای مناطق لرزه‌خیز (Seismic Suitability) | مناسب برای خاموت | مناسب برای میلگرد طولی |
راهنمای استفاده از جدول تیرچه
برای استفاده صحیح از جداول تیرچه، ابتدا باید بارهای مرده و زنده وارد بر سقف را محاسبه نمایید. سپس، با توجه به دهانه تیرچه و فاصله بین تیرچه‌ها، به جدول مربوطه مراجعه نمایید. در این جداول، معمولاً ستون‌هایی برای قطر میلگرد، تعداد میلگردها، پوشش بتنی و ظرفیت باربری وجود دارد. با یافتن ردیفی که با شرایط باربری و دهانه شما مطابقت دارد، می‌توانید مشخصات میلگردهای مورد نیاز (مانند قطر میلگرد کششی، میلگرد تقویتی و میلگرد حرارتی) را استخراج نمایید. همیشه به یاد داشته باشید که این جداول راهنما هستند و محاسبات نهایی باید توسط مهندس سازه و با در نظر گرفتن جزئیات خاص پروژه صورت گیرد.
جدول اشتال (Stahl) برای محاسبه وزن میلگرد بر اساس قطر:
| قطر میلگرد (میلیمتر) (Rebar Diameter (mm)) | مساحت مقطع (سانتی‌متر مربع) (Cross-sectional Area (cm²)) | وزن هر متر (کیلوگرم/متر) (Weight per Meter (kg/m)) |
|---|---|---|
| 8 | 0.50 | 0.395 |
| 10 | 0.79 | 0.617 |
| 12 | 1.13 | 0.888 |
| 14 | 1.54 | 1.210 |
| 16 | 2.01 | 1.580 |
| 18 | 2.54 | 2.000 |
جانمایی میلگرد و محاسبه بار
محاسبه میلگردها به طور کامل بر اساس محاسبات مهندسی و جداول استاندارد مانند جدول اشتال (Stahl table) و جداول خاص میلگرد تیرچه صورت می‌گیرد. جدول اشتال برای محاسبه وزن میلگردها بر اساس قطر و طول آن‌ها کاربرد دارد. مهندسان با استفاده از نرم‌افزارهای طراحی سازه و با در نظر گرفتن بارهای مرده، زنده، برف، باد و زلزله، مقاطع و تعداد میلگردهای مورد نیاز را محاسبه می‌نمایند.
یکی از اشتباهات رایج در جانمایی میلگرد، عدم رعایت پوشش بتنی کافی یا فاصله نامناسب بین میلگردها است که می‌تواند به کاهش مقاومت سازه و افزایش خطر خوردگی منجر شود. همچنین، عدم توجه به طول مهاری و وصله میلگردها می‌تواند نقاط ضعف در سازه ایجاد نماید. برای جلوگیری از این اشتباهات، نظارت دقیق مهندس ناظر و رعایت کامل نقشه‌های اجرایی الزامی است.
الزامات و محدودیت‌های اجرایی سقف تیرچه
برای اطمینان از عملکرد صحیح و ایمنی سقف‌های تیرچه، رعایت الزامات و محدودیت‌های اجرایی مندرج در مبحث ششم مقررات ملی ساختمان ایران ضروری است:
- حداکثر فاصله بین تیرچه‌ها:فاصله محور تا محور تیرچه‌ها نباید از ۷۰ سانتی‌متر بیشتر باشد. این محدودیت برای تضمین توزیع یکنواخت بار و جلوگیری از خیز بیش از حد سقف اعمال می‌گردد.
- حداقل پوشش بتنی:حداقل پوشش بتنی روی میلگردهای کششی تیرچه باید ۵ سانتی‌متر باشد. این پوشش بتنی از میلگرد در برابر خوردگی و آتش‌سوزی محافظت کرده و چسبندگی لازم بین بتن و فولاد را فراهم می‌آورد.
- فاصله شمع‌بندی و قالب‌بندی:فاصله شمع‌بندی یا قالب‌بندی زیر تیرچه‌ها باید ۱.۵ متر و عمود بر جهت تیرچه‌ها باشد. این امر برای جلوگیری از خیز تیرچه‌ها در حین بتن‌ریزی و گیرش بتن ضروری است.
- فاصله میلگرد کششی از لبه بلوک:فاصله میلگرد کششی از لبه بلوک باید حدود ۱۰ میلیمتر باشد. این فاصله برای اطمینان از قرارگیری صحیح میلگرد در داخل بتن و جلوگیری از تماس مستقیم آن با بلوک است.
- فاصله قائم بین بلوک‌های مجاور:فاصله قائم بین بلوک‌های مجاور باید ۵ تا ۶ سانتی‌متر باشد تا فضای کافی برای بتن‌ریزی و ایجاد یکپارچگی در سقف فراهم گردد.
- حداکثر سطح مقطع میلگردهای طولی:سطح مقطع میلگردهای طولی رابط (میلگردهای فوقانی) نباید از نصف سطح مقطع میلگردهای کششی بیشتر باشد. این محدودیت برای کنترل رفتار سازه در برابر بارهای مختلف و جلوگیری از شکست ترد اعمال می‌گردد.
رعایت دقیق این الزامات، ضامن کیفیت و ایمنی سقف تیرچه بلوک خواهد بود.
نتیجه‌گیری
انتخاب بهترین میلگرد برای تیرچه، فرآیندی پیچیده اما حیاتی است که نیازمند درک عمیق از عوامل مختلفی از جمله نوع میلگرد، گرید، اندازه، روش تولید، شرایط محیطی و ملاحظات اقتصادی است. با توجه به نقش محوری میلگرد در استحکام و پایداری سازه، هرگونه سهل‌انگاری در این انتخاب می‌تواند عواقب جبران‌ناپذیری در پی داشته باشد. با مطالعه دقیق این راهنما و مشورت با مهندسان متخصص، می‌توانید تصمیمی آگاهانه و مهندسی‌شده اتخاذ نمایید که نه تنها ایمنی و دوام پروژه شما را تضمین کرده، بلکه به بهینه‌سازی هزینه‌ها نیز کمک خواهد کرد. به یاد داشته باشید که سرمایه‌گذاری در میلگرد با کیفیت، سرمایه‌گذاری برای آینده و ایمنی سازه شماست. برای تهیه میلگرد با کیفیت و استاندارد، می‌توانید به آهن پخش مراجعه کرده و از مشاوره کارشناسان ما بهره‌مند گردید.
