در صنعت ساخت و ساز، به‌ویژه در پروژه‌های بتن آرمه، واژه‌های "میلگرد" و "آرماتور" به طور مکرر شنیده می‌شوند. اگرچه این دو کلمه گاهی به جای یکدیگر به کار می‌روند، اما تفاوت‌های ظریف و در عین حال حیاتی در تعریف و کاربرد آن‌ها وجود دارد. هر دو نقشی محوری در جبران مقاومت کششی پایین بتن ایفا می‌کنند؛ اما یکی به ماده اولیه و دیگری به شکل فرآوری شده و آماده نصب اشاره دارد. این مقاله به بررسی عمیق تفاوت‌های کلیدی بین میلگرد و آرماتور، از مراحل تولید تا کاربرد نهایی، می‌پردازد تا وضوح لازم را برای تصمیم‌گیری‌های مهندسی فراهم آورد.
میلگرد چیست؟
میلگرد، محصول فولادی خامی است که به اشکال مختلف میله، شبکه یا کابل تولید می‌شود. این ماده اولیه فولادی، با مقاومت کششی بالا، به منظور تقویت سازه‌های بتنی و افزایش مقاومت آن‌ها در برابر نیروهای کششی و برشی به کار می‌رود. تولید میلگرد معمولاً از طریق فرآیندهای نورد گرم یا سرد شمش‌های فولادی در کارخانه‌ها انجام می‌شود. میلگردها بر اساس خواص مکانیکی و شکل ظاهری به انواع مختلفی دسته‌بندی می‌شوند: میلگرد ساده (A1)، میلگرد آجدار مارپیچ (A2)، میلگرد آجدار جناغی (A3) و میلگرد آجدار مرکب (A4). همچنین، انواع خاصی مانند میلگرد گالوانیزه، میلگرد با روکش اپوکسی و میلگرد استنلس استیل برای مقاومت در برابر خوردگی تولید می‌شوند.
استانداردهای بین‌المللی و ملی متعددی مانند ISIRI 3132 (ایران)، ISO، GOST، ASTM، DIN، BS و JIS، مشخصات مکانیکی و ابعادی میلگردها را تعیین می‌کنند. خواص مکانیکی میلگرد، از جمله مقاومت تسلیم، مقاومت کششی نهایی و ازدیاد طول نسبی، برای انتخاب نوع مناسب میلگرد در یک کاربرد سازه‌ای خاص، حیاتی هستند. اصطلاحات فنی مهمی چون قطر اسمی، سطح مقطع اسمی، آج، ارتفاع آج عرضی و گام آج، ویژگی‌های هندسی میلگرد را توصیف می‌کنند و استانداردهای مربوط به هر یک، کیفیت و کارایی آن را تضمین می‌نمایند.
| استاندارد | گریدهای میلگرد | مثال |
|---|---|---|
| ISIRI 3132 (ایران) | A1, A2, A3, A4 | A3 (میلگرد آجدار جناغی) |
| ISO | ISO6935-1 (ساده), ISO6935-2 (آجدار) | ISO6935-2 (SD400) |
| GOST (روسیه) | A1, A2, A3, A4 | GOST A400 |
| ASTM (آمریکا) | Grades 40, 60, 75, 80, 100 | ASTM A615 Grade 60 |
| DIN (آلمان) | BSt 420 S, BSt 500 S | DIN 488 BSt 500 S |
| BS (بریتانیا) | Grade 250, 460, 500 | BS 4449 Grade 500B |
| JIS (ژاپن) | SD295, SD345, SD390, SD490 | JIS G3112 SD345 |
به گفته Merritt, Frederic S., M. Kent Loftin و Jonathan T. Ricketts در "Standard Handbook for Civil Engineers": میلگرد آهن آجدار، آرماتور فولادی یا فیبر پلیمری تقویت‌شده‌ای است که در بتن برای جبران و افزایش مقاومت کششی پایین آن (بتن) مورد استفاده قرار می‌گیرد. فولاد یا فیبر پلیمری که به این منظور در سازه‌های بتن آرمه به کار می‌رود، به شکل سیم یا میلگرد می‌باشد. در موارد خاصی از فولاد ساختمانی نظیر نیمرخ‌های شکل، ناودانی یا قوطی نیز برای مسلح کردن بتن استفاده می‌شود. آج در میلگرد به منظور درگیر کردن فولاد در بتن است. بدین منظور، آج در میلگرد به صورت مارپیچ و با عمق استاندارد ایجاد می‌شود تا بتواند سطح درگیری میلگرد و بتن افزایش یابد.
| اصطلاح فنی | نماد | توضیح |
|---|---|---|
| قطر اسمی (Nominal Diameter) | d | قطر معادل یک میله دایره‌ای صاف با همان سطح مقطع اسمی. |
| سطح مقطع اسمی (Nominal Cross-section) | An | مساحت سطح مقطع یک میله دایره‌ای صاف با قطر اسمی. |
| آج (Rib) | هرگونه برجستگی بر روی سطح میلگرد جهت افزایش چسبندگی به بتن. | |
| ارتفاع آج عرضی (Transverse Rib Height) | h1 | فاصله از بالاترین نقطه آج عرضی تا سطح بیرونی میلگرد. |
| گام آج (Rib Pitch) | c | فاصله بین مراکز دو آج متوالی. |
| زمینه میلگرد (Rebar Body) | بخش‌هایی از سطح میلگرد که بدون آج هستند. |
آرماتور چیست؟
آرماتور به میلگردهایی اطلاق می‌شود که مطابق با نقشه‌های سازه، برش خورده، خم شده و با سیم‌های مخصوص (معمولاً سیم گالوانیزه 1.5 میلی‌متری) به یکدیگر بسته شده‌اند و آماده قرارگیری در قالب‌های بتن هستند. به عبارت دیگر، آرماتور، میلگردی است که فرآیند آماده‌سازی و مونتاژ را گذرانده تا به یک «المان سازه‌ای» تبدیل شود. این فرآیند ممکن است در کارگاه‌ها یا محل پروژه انجام شود. هدف اصلی آرماتور، مانند میلگرد، افزایش مقاومت کششی بتن و جلوگیری از ترک‌خوردگی آن تحت بارهای وارده است.
شناخت اهمیت آرماتور به قرن نوزدهم باز می‌گردد و شخصیت‌هایی مانند جوزف لوئیس، از پیشگامان درک و به کارگیری این روش بوده‌اند. فرآیند آرماتوربندی شامل برش میلگردها، خم کردن آن‌ها با شعاع‌های دقیق (مانند خاموت‌ها) و اتصال آن‌ها به یکدیگر با سیم آرماتوربندی است. استفاده از سیم‌های گالوانیزه به دلیل مقاومت آن‌ها در برابر خوردگی، اهمیت ویژه‌ای دارد. در این مرحله، دقت در اجرا حیاتی است؛ شعاع خمیدگی صحیح، گره‌زدن محکم و اصولی، و رعایت تلرانس‌های مجاز برای جایگذاری، همگی بر دوام و ایمنی سازه تأثیر مستقیم دارند. عدم رعایت این نکات می‌تواند منجر به کاهش ظرفیت باربری و حتی فروپاشی سازه شود. مثلاً، خم‌های اشتباه یا عدم فاصله مناسب بین میلگردها، مقاومت برشی و خمشی بتن را کاهش می‌دهد.
انواع آرماتور
- آرماتورهای طولی (میلگردهای اصلی):این آرماتورها در طول تیرها و ستون‌ها قرار گرفته و وظیفه تحمل نیروهای خمشی و محوری را بر عهده دارند. آن‌ها نیروی کششی بتن را جبران کرده و به توزیع تنش‌ها کمک می‌کنند.
- آرماتورهای عرضی (خاموت و تنگ):این آرماتورها عمود بر میلگردهای طولی قرار می‌گیرند و وظیفه تحمل نیروهای برشی و پیچشی را بر عهده دارند. خاموت‌ها میلگردهای طولی را در جای خود نگه می‌دارند، از کمانش آن‌ها جلوگیری کرده و مقاومت سازه را در برابر برش افزایش می‌دهند.
استفاده از اسپیسرها (فاصله‌نگهدارها) در آرماتوربندی بسیار حیاتی است. این قطعات پلاستیکی یا بتنی، پوشش بتنی مناسب را برای آرماتور تضمین می‌کنند، از تماس مستقیم آرماتور با قالب جلوگیری کرده و با ایجاد فاصله کافی، از خوردگی آرماتور و کاهش عمر مفید سازه جلوگیری می‌کنند.
میلگرد در برابر آرماتور: یک نگاه کلی
درک تفاوت‌های اساسی میان میلگرد و آرماتور برای هر فعال حوزه ساخت و ساز حیاتی است. جدول زیر به صورت خلاصه این تمایزات کلیدی را نشان می‌دهد:
| ویژگی | میلگرد | آرماتور |
|---|---|---|
| تعریف | محصول فولادی خامی است که به صورت میله، شبکه یا کابل تولید می‌شود و هنوز فرآوری نشده است. | میلگردی است که برش خورده، خم شده و با سیم مخصوص (مانند سیم گالوانیزه 1.5 میلی‌متری) به یکدیگر بسته شده و آماده قرارگیری در بتن است. |
| نوع مصالح | فولادی، شامل میلگردهای ساده و آجدار (برای چسبندگی به بتن) | فولادی، معمولاً آجدار برای چسبندگی بهتر به بتن، همراه با سیم‌های گالوانیزه برای اتصال. |
| فرآیند تولید/آماده‌سازی | تولید اولیه در کارخانه از شمش‌های فولادی (نورد گرم یا سرد). | فرآیند ثانویه (برش، خمکاری، گره‌زنی) بر روی میلگردهای خام؛ ممکن است در کارگاه یا محل پروژه انجام شود. |
| وضعیت | ماده اولیه، بدون شکل‌دهی خاص برای کاربرد نهایی در سازه. | عنصر سازه‌ای، شکل‌دهی شده و مونتاژ شده مطابق با نقشه‌های سازه، آماده برای نصب. |
فرق آرماتور و میلگرد
تفاوت اصلی بین میلگرد و آرماتور نه تنها در ظاهر، بلکه در ماهیت، کاربرد و مراحل تولید آن‌ها نهفته است. درک این تفاوت‌ها برای انتخاب صحیح در هر مرحله از پروژه و همچنین برای محاسبات دقیق هزینه‌ها، ضروری است.
از ماده اولیه تا عنصر سازه‌ای
بارزترین تفاوت در این است که میلگرد یک ماده اولیهاست که مستقیماً از کارخانه فولاد به دست مصرف‌کننده می‌رسد. این ماده در انبارها به صورت شاخه‌های بلند یا کلاف نگهداری می‌شود. در مقابل، آرماتور یک عنصر سازه‌ایفرآوری شده است. این محصول شامل میلگردهایی است که با اعمال فرآیندهای مکانیکی مانند برش و خمکاری، از حالت خام خود خارج شده و به شکل و اندازه مورد نیاز برای یک بخش خاص از سازه درآمده‌اند. میلگرد قبل از تبدیل شدن به آرماتور، تنها پتانسیل تقویت بتن را دارد، در حالی که آرماتور آماده است تا این پتانسیل را به واقعیت تبدیل کند.
شکل فیزیکی و وضعیت

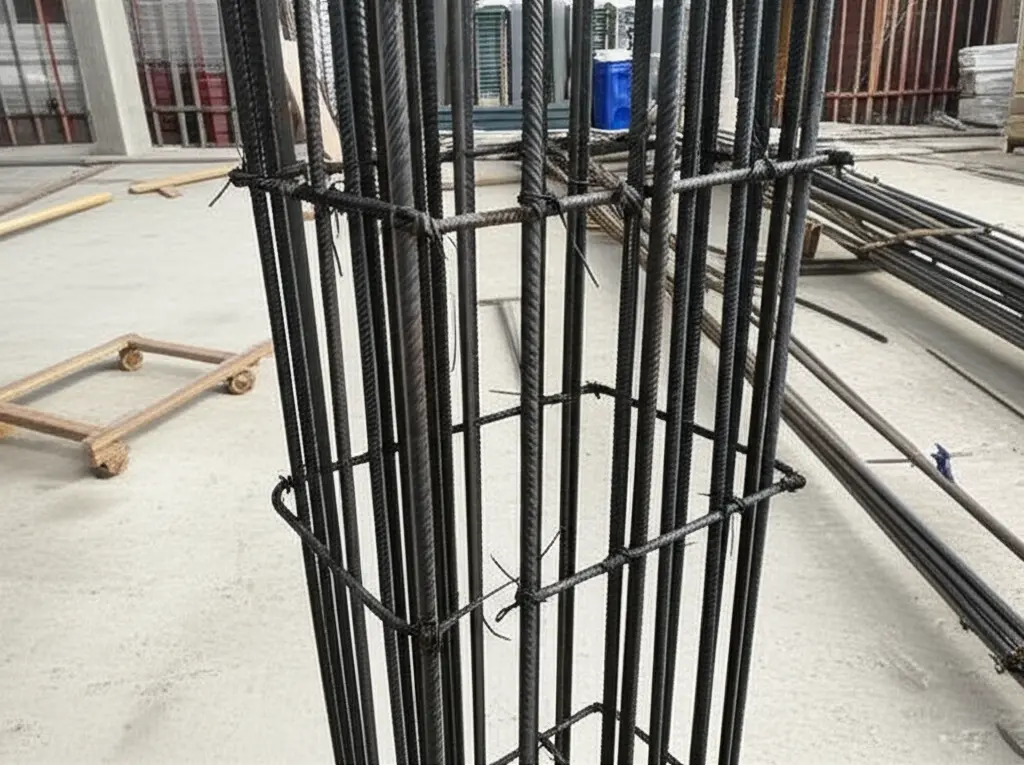

میلگرد به صورت میله‌های صاف یا آجدار با طول‌های استاندارد (مثلاً 6 یا 12 متری) یا به صورت کلاف عرضه می‌شود. این شکل، حالتی عمومی و بدون کاربرد خاص در سازه را نشان می‌دهد. اما آرماتور، به دلیل فرآوری شدن، دارای یک شکل فیزیکی مشخص و متناسب با طرح سازه است. برای مثال، ممکن است به شکل یک قفسه (جهت ستون یا شمع)، شبکه (جهت فونداسیون یا سقف)، یا خاموت‌های خم شده (جهت تیرها) باشد. این شکل‌گیری دقیق، حاصل طراحی مهندسی است و وضعیت «آماده نصب» را منعکس می‌کند.
کاربرد و عملکرد
هر دو میلگرد و آرماتور به یک هدف نهایی خدمت می‌کنند: افزایش مقاومت کششی بتن. اما در مراحل مختلفی از پروژه به کار می‌روند. میلگرد در مرحله تدارکات و خرید مواد اولیه مد نظر است. آرماتور اما در مرحله اجرا و عملیات ساخت، یعنی آرماتوربندی، نقش خود را ایفا می‌کند. این عنصر فرآوری شده است که در قالب‌ها جایگذاری شده و پس از بتن‌ریزی، به بخشی جدایی‌ناپذیر از سازه تبدیل می‌شود. میلگرد ماده‌ای است که تواناییتقویت را دارد، در حالی که آرماتور عملاًبتن را تقویت می‌کند.
ملاحظات قیمت‌گذاری
قیمت‌گذاری آرماتور به طور مستقیم به هزینه میلگرد خام و سپس به ارزش افزوده ناشی از فرآیند ساخت و مونتاژ آن بستگی دارد. قیمت میلگرد به عنوان ماده پایه، تحت تأثیر عواملی چون نوع، گرید، قطر، نرخ ارز، هزینه‌های انرژی و عرضه و تقاضا در بازار تعیین می‌شود. با این حال، هزینه آرماتور شامل فاکتورهای اضافی است:
- هزینه میلگرد:بخش عمده‌ای از قیمت آرماتور را تشکیل می‌دهد.
- هزینه برش و خمکاری:شامل دستمزد کارگران ماهر، استهلاک ماشین‌آلات و هزینه‌های نگهداری.
- هزینه مونتاژ و بستن:شامل دستمزد آرماتوربندها و هزینه خرید سیم آرماتوربندی (معمولاً گالوانیزه).
- هزینه‌های سربار:مانند حمل و نقل و مدیریت پروژه.
این ساختار قیمت‌گذاری نشان می‌دهد که آرماتور یک محصول نهایی‌تر و با ارزش افزوده بالاتر است. استفاده از میلگردهای با گرید و کیفیت متفاوت نیز مستقیماً بر قیمت پایه میلگرد و در نهایت بر هزینه نهایی آرماتور تأثیر می‌گذارد.
انتخاب شکل صحیح برای پروژه شما
انتخاب بین خرید میلگرد خام و سپس انجام فرآیند آرماتوربندی در محل پروژه، یا تهیه آرماتورهای از پیش ساخته شده از کارگاه‌های تخصصی، به عوامل مختلفی بستگی دارد. مقیاس پروژه، زمان‌بندی، دسترسی به نیروی کار ماهر و تجهیزات، و ملاحظات بودجه‌ای، همگی در این تصمیم‌گیری نقش دارند. برای پروژه‌های بزرگ با حجم بالای فولاد، خرید میلگرد خام و فرآوری آن در محل می‌تواند اقتصادی‌تر باشد. اما برای پروژه‌های کوچک‌تر یا در شرایطی که سرعت اجرا و دقت بالا در اولویت است و فضای کارگاهی محدود است، تهیه آرماتورهای پیش‌ساخته می‌تواند گزینه مناسب‌تری باشد که منجر به کاهش خطاها و افزایش سرعت نصب شود. آهن پخش با ارائه هر دو محصول به شما در انتخاب و تامین صحیح مصالح کمک می‌کند.
نتیجه‌گیری
در نهایت، تفاوت اساسی میان میلگرد و آرماتور در مرحله فرآوری و میزان آمادگی آن‌ها برای استفاده در سازه است. میلگرد ماده خام فولادی است که از کارخانه می‌آید، در حالی که آرماتور همان میلگردی است که با برش، خمکاری و بستن، به یک جزء ساختمانی دقیق و آماده برای تقویت بتن تبدیل شده است. درک این تمایز نه تنها برای جلوگیری از سردرگمی در اصطلاحات ضروری است، بلکه به متخصصان صنعت ساخت و ساز کمک می‌کند تا تصمیمات آگاهانه‌تری در زمینه تدارکات، بودجه‌بندی و اجرای پروژه‌های خود اتخاذ کنند. هر دو برای تضمین دوام و استحکام سازه‌های بتن آرمه حیاتی هستند، اما نقش و جایگاه آن‌ها در چرخه ساخت و ساز متفاوت است.
