ورق سیاه، یکی از پرکاربردترین محصولات فولادی، سنگ بنای بسیاری از صنایع مدرن محسوب می‌شود. این مقاله به عنوان راهنمایی جامع، شما را با فرآیند تولید این ورق حیاتی، از مواد اولیه تا محصول نهایی، آشنا می‌سازد. با درک مراحل نورد گرم و نکات کلیدی آن، دید عمیق‌تری نسبت به این صنعت پیدا خواهید کرد و در انتخاب و استفاده از ورق سیاه، تصمیمات آگاهانه‌تری اتخاذ خواهید نمود. فرآیند تولید ورق آهن سیاهپیچیدگی‌های خاص خود را دارد که در ادامه به تفصیل بررسی خواهد شد.
ورق سیاه چیست و چرا اهمیت دارد؟
ورق سیاه، که با نام ورق نورد گرم نیز شناخته می‌شود، نوعی ورق فولادی است که در دماهای بالا تولید می‌گردد. سطح مات و تیره آن به دلیل لایه‌های اکسیدی است که در فرآیند تولید شکل می‌گیرد. این ورق به دلیل مقاومت بالا و هزینه تولید نسبتاً پایین، کاربرد گسترده‌ای در صنایع مختلف دارد.
استاندارد ملی ایران شماره ۳۶۹۴ این محصول را به شرح زیر تعریف می‌کند:
ورق فولادی گرم نوردیده: محصولی که از نورد گرم فولاد در کارخانجات نوار ورق عریض نوع پیوسته یا رفت و برگشتی تا رسیدن به ورق با ضخامت مورد نظر به دست می‌آید. سطح محصولات پوشیده از اکسید یا پوسته ناشی از عملیات نورد گرم است.
ویژگی‌ها و کاربردهای کلیدی
ورق سیاه از استحکام و چقرمگی بالایی برخوردار است و قابلیت شکل‌پذیری مطلوبی دارد. این ویژگی‌ها آن را برای کاربردهایی نظیر ساخت‌وساز، خودروسازی، کشتی‌سازی، تولید مخازن و لوله‌های صنعتی ایده‌آل می‌سازد. همچنین، این ورق پایه و اساس تولید بسیاری از ورق‌های فولادی دیگر، از جمله ورق روغنی و گالوانیزه، محسوب می‌شود. از مهم‌ترین ویژگی‌های آن می‌توان به موارد زیر اشاره نمود:
- سطح مات و خشن
- مقاومت بالا در برابر ضربه و خمش
- قابلیت جوش‌پذیری خوب
- تولید در ضخامت‌های ۱.۵ میلی‌متر تا ۱۰۰ میلی‌متر
- تولید در عرض‌های ۱ متر تا ۲ متر
برای درک بهتر ویژگی‌های ورق سیاه، جدول زیر خلاصه‌ای از مشخصات کلیدی این محصول را ارائه می‌کند:
| ویژگی | توضیحات |
|---|---|
| نام محصول | ورق نورد گرم (ورق سیاه) |
| انواع | معمولی، صنعتی |
| گریدهای رایج | ST37, ST52, ST33, ST44, A516, A283, Ck45 |
| محدوده ضخامت | ۱.۵ تا ۱۰۰ میلی‌متر |
| گزینه‌های عرض | ۱، ۱.۲۵، ۱.۵، ۲ متر |
| روش تولید | نورد گرم |
پیش‌نیازها و مواد اولیه تولید ورق سیاه
تولید ورق سیاه با آماده‌سازی دقیق مواد اولیه و تجهیزات خاص آغاز می‌گردد. مواد اولیه اصلی شامل سنگ آهن است که پس از فرآوری به تختال (Slab) یا شمش (Billet) تبدیل می‌شود. تجهیزات کلیدی نیز شامل کوره‌های پیش‌گرمایش، غلتک‌های نورد، سیستم‌های خنک‌کاری و ماشین‌آلات برش می‌شود. کیفیت مواد اولیه و عملکرد صحیح تجهیزات، مستقیماً بر کیفیت نهایی ورق سیاه تأثیرگذار است.

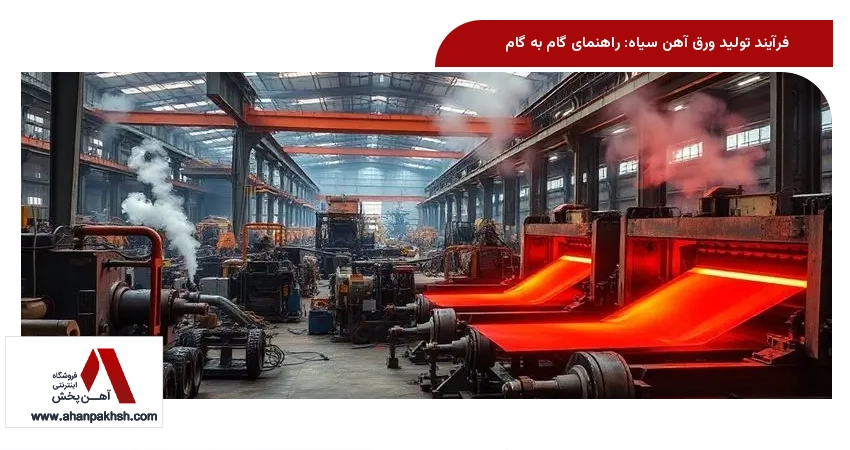

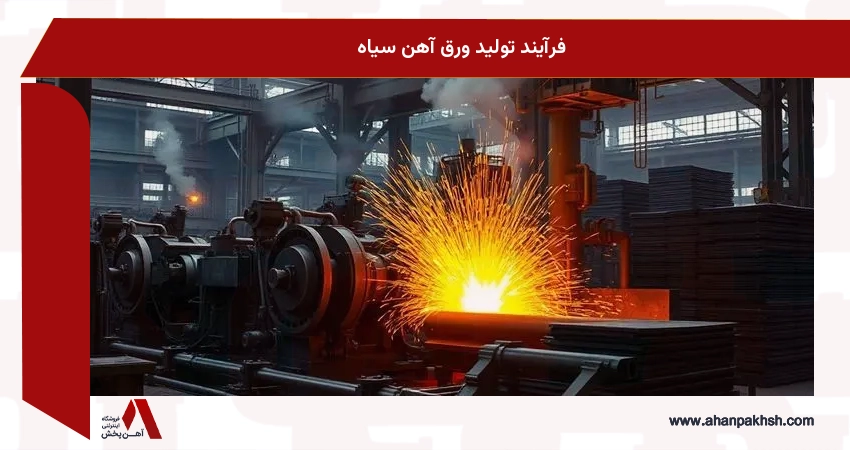

مراحل گام به گام فرآیند تولید ورق سیاه به روش نورد گرم
فرآیند تولید ورق سیاه به روش نورد گرم شامل چندین مرحله متوالی است که هر یک نقش حیاتی در کیفیت و مشخصات محصول نهایی ایفا می‌کنند. این مراحل با دقت بالا و در دماهای بسیار زیاد انجام می‌پذیرند. در ادامه، مراحل اصلی این فرآیند به صورت خلاصه ارائه شده است:
- آماده‌سازی مواد اولیه و تولید تختال
- پیش‌گرمایش و پوسته‌زدایی
- نورد خشن
- جعبه کلاف
- نورد نهایی
- خنک‌کاری
- کلاف‌پیچی/برش
- بسته‌بندی
۱. آماده‌سازی مواد اولیه و تولید تختال
فرآیند با استخراج سنگ آهن آغاز می‌شود که پس از خردایش و فرآوری، به گندله تبدیل می‌گردد. گندله‌ها در کوره بلند به آهن خام و سپس در کوره‌های قوس الکتریکی یا اکسیژن پایه (BOF) به فولاد مذاب تبدیل می‌گردند. در نهایت، فولاد مذاب از طریق ریخته‌گری مداوم به تختال‌های مستطیلی شکل با ابعاد مشخص (مثلاً ۲۰ سانتی‌متر ضخامت) تبدیل می‌گردد که ماده اولیه اصلی برای نورد گرم محسوب می‌شود. این مرحله تضمین‌کننده آن است که فولاد اولیه دارای ترکیب شیمیایی و ساختار مناسب برای مراحل بعدی باشد.
۲. پیش‌گرمایش و پوسته‌زدایی تختال
تختال‌ها وارد کوره‌های پیش‌گرمایش می‌شوند و تا دمای بسیار بالا (معمولاً بین ۹۰۰ تا ۱۳۰۰ درجه سانتی‌گراد) حرارت می‌بینند. این دما، فولاد را انعطاف‌پذیر ساخته و عیوب ریزساختاری آن را برطرف می‌کند تا برای نورد آماده گردد. پس از رسیدن به دمای مطلوب، لایه‌های اکسیدی (پوسته) که روی سطح تختال تشکیل شده‌اند، با استفاده از آب پرفشار یا غلتک‌های عمودی پوسته‌زدایی می‌گردند. پوسته‌زدایی حیاتی است، زیرا وجود این لایه‌ها می‌تواند باعث ایجاد فرورفتگی و عیوب سطحی در ورق نهایی شود و کیفیت محصول را به شدت کاهش دهد.

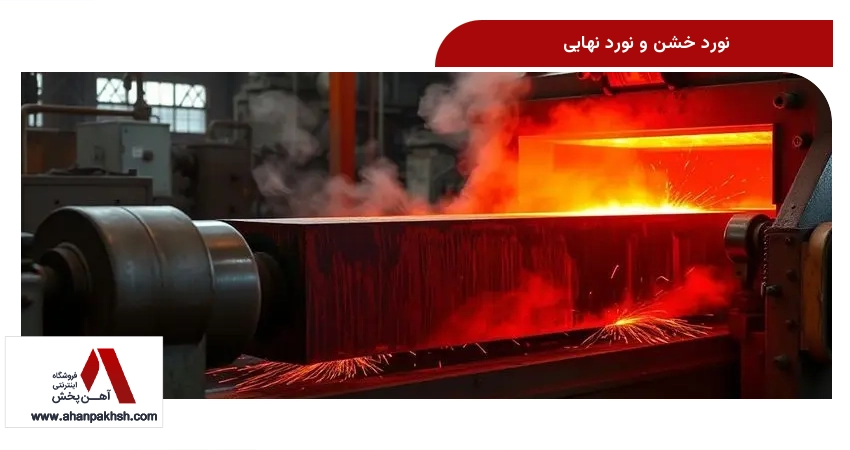

۳. نورد خشن و نورد نهایی
تختال‌های پوسته‌زدایی شده وارد مرحله نورد می‌گردند. ابتدا در بخش نورد خشن، از میان غلتک‌های بزرگ عبور می‌کنند تا ضخامت آن‌ها به میزان قابل توجهی (گاهی تا ۷۵ درصد) کاهش یابد و طول و عرضشان افزایش پیدا کند. سپس، ورق به جعبه‌های کلاف می‌رسد. هدف از جعبه کلاف، یکنواخت کردن دمای ورق در طول آن و همچنین بهبود خواص مکانیکی قبل از نورد نهایی است. در مرحله نورد نهایی، ورق از میان چندین قفسه غلتک (معمولاً ۵ تا ۷ قفسه) عبور می‌کند تا به ضخامت نهایی مورد نظر (معمولاً ۱ تا ۴ میلی‌متر) دست یابد. دقت در تنظیم غلتک‌ها در این مرحله برای دستیابی به ابعاد دقیق و تلرانس‌های مجاز ضروری است.
۴. خنک‌کاری، کلاف‌پیچی و برش
پس از نورد نهایی، ورق داغ روی میزهای خنک‌کننده طولانی (حدود ۱۵۰ تا ۲۰۰ متر) قرار می‌گیرد. در این مرحله، دمای ورق به صورت کنترل‌شده (معمولاً زیر ۶۰۰ درجه سانتی‌گراد) کاهش می‌یابد تا ساختار کریستالی و خواص مکانیکی مطلوب حاصل گردد. سرعت و روش خنک‌کاری (با آب یا هوا) بر سختی و استحکام نهایی ورق تأثیرگذار است. در نهایت، ورق‌ها به صورت کلاف‌های طویل پیچیده می‌شوند یا بر اساس سفارش مشتری به ابعاد دلخواه (شیت یا فابریک) برش خورده و برای بسته‌بندی و حمل‌ونقل آماده می‌گردند. فرمول محاسبه وزن ورق سیاه به شرح زیر است: وزن (کیلوگرم) = طول (متر) × عرض (متر) × ضخامت (میلی‌متر) × چگالی (۷.۸۵-۸).
نکات مهم و چالش‌ها در تولید ورق سیاه
تولید ورق سیاه نیازمند دقت فراوان است و با چالش‌هایی همراه است که مدیریت صحیح آن‌ها برای تضمین کیفیت محصول ضروری است.
کنترل دما و جلوگیری از عیوب
یکی از مهم‌ترین نکات، کنترل دقیق دما در تمام مراحل، به ویژه در کوره‌های پیش‌گرمایش و نورد است. دمای نامناسب می‌تواند منجر به تشکیل رسوبات ناخواسته، افزایش هزینه‌ها و ایجاد عیوب ساختاری در ورق گردد. حفظ دمای یکنواخت در طول فرآیند نورد برای دستیابی به خواص مکانیکی یکسان در سراسر ورق حیاتی است. عدم کنترل صحیح دما می‌تواند به مشکلاتی نظیر ترک‌خوردگی لبه‌ها، عدم یکنواختی ضخامت و خواص مکانیکی نامطلوب منجر گردد. همچنین، سرعت خنک‌کاری باید به دقت تنظیم گردد تا از ایجاد تنش‌های داخلی و تغییرات ناخواسته در ریزساختار جلوگیری به عمل آید.
استانداردهای کیفیت و ابعاد
تولید ورق سیاه باید مطابق با استانداردهای ملی و بین‌المللی (نظیر استاندارد ملی ایران شماره ۳۶۹۴، DIN 17100، BS EN 10025) انجام پذیرد. این استانداردها مشخصات شیمیایی (نظیر درصد کربن، منگنز، سیلیسیوم)، مکانیکی (نظیر استحکام کششی و تسلیم) و رواداری‌های ابعادی ورق را تعیین می‌کنند. دقت در ابعاد و ضخامت نهایی ورق برای کاربردهای مختلف صنعتی بسیار مهم است و مستقیماً بر قیمت و کارایی محصول تأثیرگذار است. تولیدکنندگان باید به طور مداوم کیفیت محصولات خود را با این استانداردها مطابقت دهند.
جدول زیر نمونه‌ای از ترکیب شیمیایی ورق‌های فولادی کربن نورد گرم را بر اساس استاندارد ملی ایران ۳۶۹۴ نشان می‌دهد:
| گرید (استاندارد ایران) | گرید (معادل) | کربن (C) حداکثر | منگنز (Mn) حداکثر | سیلیسیوم (Si) حداکثر | فسفر (P) حداکثر | گوگرد (S) حداکثر |
|---|---|---|---|---|---|---|
| HR235 | ST37 | ۰.۲۱ | ۱.۵۰ | ۰.۵۰ | ۰.۰۴۵ | ۰.۰۴۵ |
| HR275 | ST44 | ۰.۲۴ | ۱.۶۰ | ۰.۵۰ | ۰.۰۴۵ | ۰.۰۴۵ |
| HR355 | ST52 | ۰.۲۵ | ۱.۷۰ | ۰.۵۵ | ۰.۰۴۵ | ۰.۰۴۵ |
انواع ورق سیاه و کاربردهای آن‌ها
ورق سیاه بر اساس کیفیت، آلیاژ، ابعاد و کاربرد به انواع مختلفی تقسیم می‌گردد. رایج‌ترین گریدهای آن شامل ST37 (ورق معمولی با انعطاف‌پذیری بالا برای ساختمان‌سازی) و ST52 (ورق صنعتی با سختی و مقاومت بیشتر برای صنایع سنگین و خودروسازی) می‌شود. گریدهای دیگر نظیر ST33، ST44، A516، A283، Ck45 و Mo40 نیز برای کاربردهای خاص تولید می‌گردند. به عنوان مثال، گرید ST52 به دلیل افزودن عناصری نظیر منگنز و سیلیسیوم، دارای استحکام تسلیم و کششی بالاتری است که آن را برای سازه‌هایی با نیاز به مقاومت بیشتر مناسب می‌سازد. همچنین، این ورق به دو شکل کلاف (رول با ضخامت ۱.۵ تا ۱۵ میلی‌متر) و شیت (برش خورده یا فابریک با ضخامت ۳ تا ۱۰۰ میلی‌متر) عرضه می‌گردد که هر کدام ضخامت و ابعاد متفاوتی دارند.
تفاوت ضخامت ورق سیاه در فرم‌های کلاف و شیت در جدول زیر ارائه شده است:
| فرم عرضه | محدوده ضخامت (میلی‌متر) |
|---|---|
| کلاف (رول) | ۱.۵ تا ۱۵ |
| شیت (برش خورده/فابریک) | ۳ تا ۱۰۰ |
ابعاد رایج ورق سیاه در فرم شیت (برش خورده) به شرح زیر است:
| عرض (متر) | طول (متر) |
|---|---|
| ۱ | ۲، ۶، ۱۲ |
| ۱.۲۵ | ۲.۵، ۶، ۱۲ |
| ۱.۵ | ۶، ۱۲ |
| ۲ | ۶، ۱۲ |
برای محاسبه وزن ورق سیاه، می‌توانید از جدول زیر که نمونه‌هایی از وزن ورق‌ها را بر اساس ابعاد و ضخامت نشان می‌دهد، استفاده کنید:
| ضخامت (میلی‌متر) | عرض (متر) | طول (متر) | چگالی | وزن (کیلوگرم) |
|---|---|---|---|---|
| ۲ | ۱ | ۲ | ۷.۸۶ | ۳۲ |
| ۳ | ۱.۲۵ | ۶ | ۷.۸۶ | ۲۹۵ |
| ۵ | ۱.۵ | ۶ | ۷.۸6 | ۳۵۴ |
| ۱۰ | ۲ | ۶ | ۷.۸۶ | ۹۴۳ |
| ۲۵ | ۲ | ۶ | ۷.۸۶ | ۲۴۰۰ |
تولیدکنندگان برتر ورق سیاه در ایران
ایران دارای چندین کارخانه بزرگ و معتبر در زمینه تولید ورق سیاه است که نیازهای داخلی را تأمین و به بازارهای جهانی نیز صادر می‌نمایند. از جمله این تولیدکنندگان می‌توان به موارد زیر اشاره نمود:
- فولاد مبارکه اصفهان
- فولاد اکسین خوزستان
- فولاد کاویان
- مجتمع فولاد گیلان
- فولاد سبا
- مجتمع فولاد خراسان
- فولاد هرمزگان
- فولاد غرب آسیا
- مجتمع فولاد بناب
جمع‌بندی
فرآیند تولید ورق آهن سیاه یک زنجیره پیچیده و دقیق است که از فرآوری سنگ آهن آغاز شده و با نورد گرم و خنک‌کاری به محصول نهایی می‌رسد. این ورق فولادی به دلیل ویژگی‌های منحصربه‌فرد و کاربردهای گسترده در صنایع مختلف، از اهمیت بالایی برخوردار است. با آگاهی از مراحل تولید، انواع و نکات کلیدی، می‌توان انتخاب‌های آگاهانه‌تری در خرید و استفاده از این محصول داشت. مزایای این ورق شامل هزینه تولید پایین‌تر، قابلیت شکل‌پذیری خوب، و مقاومت مکانیکی مطلوب است، در حالی که معایبی نظیر وجود لایه اکسیدی و دقت ابعادی کمتر نسبت به ورق‌های نورد سرد را نیز دارد. برای اطلاع از قیمت‌های روز و مشاوره تخصصی، توصیه می‌شود به منابع معتبر مراجعه نمایید.
