جدول اشتال تیر آهن

جدول اشتال تیرآهن چیست؟

جدول اشتال تیرآهن ابزاری مهندسی برای مشخصات فنی و ابعادی انواع تیرآهن است. تیرآهن از مهم ترین مقاطع فولادی است که طبق استاندارد های مختلف از جمله استاندارد های IPB ،IPE ،INP تولید می شود. تفاوت این تیرآهن ها بر اساس عملکرد استفاده و شکل ظاهری آن ها است. در سال 1938 توسط مهندس آلمانی جدولی به نام جدول اشتال تیرآهن به منظور تعیین وزن تقریبی هر مقطع تیرآهن طراحی شد. جدول اشتال تیرآهن با ارائه مشخصات ابعادی و مهندسی به خصوص گشتاور های خمشی حول محور های x و y به مهندسان کمک می کند تا به واسطه آن بتوانند کیفیت و دوام آهن آلاتی که قرار است برای ساخت و ساز ساختمان تهیه کنند را تشخیص دهند.

جدول اشتال تیرآهن برای محاسبه وزن تیرآهن توسط چگالی فولاد (۷.۸ گرم/cm³) و مساحت سطح مقطع × طول و نیز انتخاب تیرآهن مناسب بر اساس نیاز به گشتاور خمشی (مدول Wx/Wy) و تحمل بارو همچنین مقایسه تراکم و وزن انواع تیرآهن داخلی و خارجی برای انتخاب اقتصادی‌ترین گزینه کاربرد دارد.

انواع معمول تیرآهن در جدول اشتال

  • IPE – تیرآهن معمولی سبک با سطح مقطع I شکل (مثلاً IPE120 یا IPE180)
  • HEA و HEB – تیرآهن بال پهن سبک و سنگین (هاش سبک و سنگین)
  • INP / CPE – تیرآهن لانه‌زنبوری یا شبکه‌ای (Weight based on IPE standard)

استفاده صحیح از جدول اشتال

ابتدا نوع تیرآهن (IPE, HEA, HEB یا INP/CPE) را تعیین کنید. سپس ابعاد مورد نیاز (h, b, s, t) را از جدول استخراج کنید . پس از آن وزن هر متر تیرآهن را تعیین کرده و ضرب در طول مورد نظر کنید. در این مرحله به بررسی گشتاور خمشی و مدول مقطع جهت اطمینان از استحکام کافی سازه بپردازید.

علائم اختصاری درج شده در جدول اشتال عبارت اند از:

علامت اختصاری  مفهوم علامت اختصاری
H ارتفاع جان تیرآهن
B عرض بال
S ضخامت جان
R شعاع انحناء داخل جان به بال
C ضخامت بال + انحناء داخلی
H-2C ارتفاع جان - ضخامت دو بال
A محیط سطح مقطع
G وزن یک متر تیرآهن
JX ممان اینرسی محور X
WX مدول مقطع محور X
IX شعاع چرخش در محور X (ژیراسیون)
Wy مدول مقطع محور y
Iy شعاع چرخش محور y (ژیراسیون)
A1 مساحت سطح مقطع
Rt شعاع تنش

در ادامه جدول اشتال تیرآهن را برای شما به همراه فایل دانلود آن برای شما قرار دادیم. شما می توانید مشخصات جدول وزنی تیرآهن را دانلود کنید و از آن استفاده کنید.

دانلود فایل مشخصات جدول وزنی تیرآهن

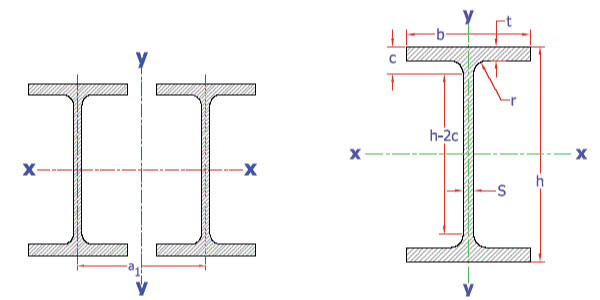

جدول اشتال تیرآهن IPE

 جدول اشتال تیرآهن IPE
 IPE h
mm		b
mm		s
mm		t
mm		r
mm		c
mm		h-2c
mm		A
cm2		G
kg/m		Jx
cm4		Wx
cm3		ix
cm		Jy
cm4		Wy
cm3		iy
cm		a1
mm		rT
mm
80 80 46 3.8 5.2 5 10.2 59 7.64 6 80.1 20 3.24 8.49 3.69 1.05 63 12.2
100 100 55 4.1 5.7 7 12.7 74 10.3 8.1 171 34.2 4.07 15.9 5.79 1.24 79 14.6
120 120 64 4.4 6.3 7 13.3 93 13.2 10.4 318 53 4.9 27.7 8.65 1.45 96 16.9
140 140 73 4.7 6.9 7 13.9 112 16.4 12.9 541 77.3 5.74 44.9 12.3 1.65 112 19.3
160 160 82 5 7.4 9 16.4 127 20.1 15.8 869 109 6.58 68.3 16.7 1.84 129 21.7
180 180 91 5.3 8 9 17 146 23.9 18.8 1320 146 7.42 101 22.2 2.06 145 24
200 200 100 5.6 8.5 12 20.5 159 28.5 22.4 1940 194 8.26 142 28.5 2.24 162 26.4
220 220 110 5.9 9.2 12 21.2 177 33.4 26.2 2770 252 9.11 205 37.3 2.48 179 29.1
240 240 120 6.2 9.8 15 24.8 190 39.1 30.7 3890 324 9.97 284 47.3 2.6 196 31.8
270 270 135 6.6 10.2 15 25.2 219 45.9 36.1 5790 429 11.2 420 62.2 3.02 220 35.6
300 300 150 7.1 10.7 15 25.7 248 53.8 42.2 8360 557 12.5 604 80.5 3.35 245 39.5
330 330 160 7.5 11.5 18 29.5 271 62.6 49.1 11770 713 13.7 788 98.5 3.55 270 42.1
360 360 170 8 12.7 18 30.7 298 72.7 57.1 16270 904 15 1040 123 3.79 294 44.7
400 400 180 8.6 13.5 21 34.5 331 84.5 66.3 23130 1160 16.5 1320 146 3.95 326 47.1
450 450 190 9.4 14.6 21 35.6 378 98.8 77.6 33740 1500 18.5 1680 176 4.12 365 49.4
500 500 200 10.2 16 21 37 426 116 90.7 48200 1930 20.4 2140 214 4.31 404 51.8
550 550 210 11.1 17.2 24 41.2 467 134 106 67120 2440 22.3 2670 254 4.45 442 54
600 600 220 12 19 24 43 514 156 122 92080 3070 24.3 3390 308 4.66 481 56.5

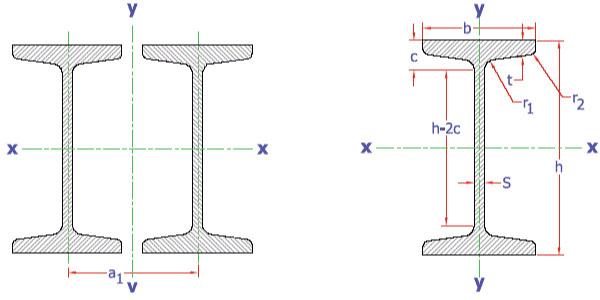

 جدول اشتال تیرآهن INP

جدول اشتال تیرآهن INP
 INP h
mm		b
mm		s=r1
mm		t
mm		r2
mm		c
mm		h-2c
mm		A
cm2		G
kg/m		Jx
cm4		Wx
cm3		ix
cm		Jy
cm4		Wy
cm3		iy
cm		a1
mm		rT
mm
80 80 42 3.9 5.9 2.3 10.5 59 7.57 5.94 77.8 19.5 3.2 6.29 3 0.91 62 11.2
100 100 50 4.5 6.8 2.7 12.5 75 10.6 8.34 171 34.2 4.01 12.2 4.88 1.07 78 13.3
120 120 58 5.1 7.7 3.1 14 92 14.2 11.1 328 54.7 4.81 21.5 7.41 1.23 94 15.4
140 140 66 5.7 8.6 3.4 15.5 109 18.2 14.3 573 81.9 5.61 35.2 10.7 1.4 108 17.4
160 160 74 6.3 9.5 3.8 17.5 125 22.8 17.9 935 117 6.4 54.7 14.8 1.55 124 19.5
180 180 82 6.9 10.4 4.1 19 142 27.9 21.9 1450 161 7.2 81.3 19.8 1.71 140 21.6
200 200 90 7.5 11.3 4.5 20.5 159 33.4 26.2 2140 214 8 117 26 1.87 156 23.6
220 220 98 8.1 12.2 4.9 22 176 39.5 31.1 3060 278 8.8 162 33.1 2.02 172 25.7
240 240 106 8.7 13.1 5.2 24 192 46.1 36.2 4250 354 9.59 221 41.7 2.2 188 27.8
260 260 113 9.4 14.1 5.6 26 208 53.3 41.9 5740 442 10.4 288 51 2.32 202 29.6
280 280 119 10.1 15.2 6.1 27.5 225 61 47.9 7590 542 11.1 364 61.2 2.45 218 31.1
300 300 125 10.8 16.2 6.5 29.5 241 69 54.2 9800 653 11.9 451 72.2 2.56 234 32.6
320 320 131 11.5 17.3 6.9 31 258 77.7 61 12510 782 12.7 555 84.7 2.67 248 34.1
340 340 137 12.2 18.3 7.3 33 274 86.7 68 15700 923 13.5 674 98.4 2.8 264 35.6
360 360 143 13 19.5 7.8 35 290 97 76.1 19610 1090 14.2 818 114 2.9 278 37.2
380 380 149 13.7 20.5 8.2 37 306 107 84 24010 1260 15 975 131 3.02 294 38.7
400 400 155 14.4 21.6 8.6 38.5 323 118 92.4 29210 1460 15.7 1160 149 3.13 308 40.2
425 425 163 15.3 23 9.2 41 343 132 104 36970 1740 16.7 1440 176 3.3 328 42.2
450 450 170 16.2 24.3 9.7 43.5 363 147 115 45850 2040 17.7 1730 203 3.43 348 44
475 475 178 17.1 25.6 10.3 45.5 384 163 128 56480 2380 18.6 2090 235 3.6 366 46
500 500 185 18 27 10.8 48 404 179 141 68740 2750 19.6 2480 268 3.72 384 47.8
550 550 200 19 30 11.9 52.5 445 212 166 99180 3610 21.6 3490 349 4.02 424 51.8
600 600 215 21.6 32.4 13 57.5 485 254 199 139000 4630 23.6 4670 434 4.3 460 55.4

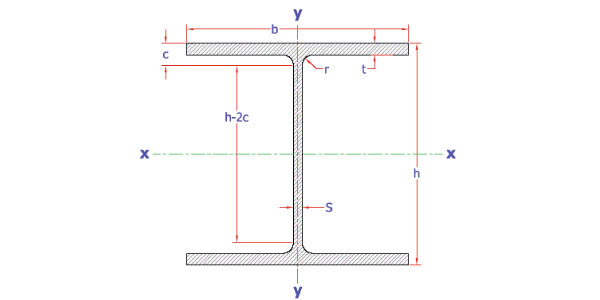

 جدول اشتال تیرآهن IPB

 جدول اشتال تیرآهن IPB
 IPB h
mm		b
mm		s=r1
mm		t
mm		r2
mm		c
mm		h-2c
mm		A
cm2		G
kg/m		Jx
cm4		Wx
cm3		ix
cm		Jy
cm4		Wy
cm3		iy
cm		rT
mm
100 100 100 6 10 12 22 56 26 20.4 450 89.9 4.16 167 33.5 2.53 27.8
120 120 120 6.5 11 12 23 74 34 26.7 864 144 5.04 318 52.9 3.06 33.4
140 140 140 7 12 12 24 92 43 33.7 1510 216 5.93 550 78.5 3.58 38.9
160 160 160 8 13 15 28 104 54.3 42.6 2490 311 6.78 889 111 4.05 44.4
180 180 180 8.5 14 15 29 122 65.3 51.2 3830 426 7.66 1360 151 4.57 49.9
200 200 200 9 15 18 33 134 78.1 61.3 5700 570 8.54 2000 200 5.07 55.5
220 220 220 9.5 16 18 34 152 91 71.5 8090 736 9.43 2840 258 5.59 61
240 240 240 10 17 21 38 164 106 83.2 11260 938 10.3 3920 327 6.08 66.6
260 260 260 10 17.5 24 41.5 177 118 93 14920 1150 11.2 5130 395 6.58 72.2
280 280 280 10.5 18 24 42 196 131 103 19270 1380 12.1 6590 471 7.09 77.6
300 300 300 11 19 27 46 208 149 117 25170 1680 13 8560 571 7.58 83.2
320 320 300 11.5 20.5 27 47.5 225 161 127 30820 1930 13.8 9240 616 7.57 83.1
340 340 300 12 21.5 27 48.5 243 171 134 36660 2160 14.6 9690 646 7.53 82.9
360 360 300 12.5 22.5 27 49.5 261 181 142 43190 2400 15.5 10140 676 7.49 82.7
400 400 300 13.5 24 27 51 298 198 155 57680 2880 17.1 10820 721 7.4 82.3
450 450 300 14 26 27 53 344 218 171 79890 3550 19.1 11720 781 7.33 81.9
500 500 300 14.5 28 27 55 390 239 187 107200 4290 21.2 12620 842 7.27 81.6
550 550 300 15 29 27 56 438 254 199 136700 4970 23.2 13080 872 7.17 81.1
600 600 300 15.5 30 27 57 486 270 212 171000 5700 25.2 13530 902 7.08 80.7
650 650 300 16 31 27 58 534 286 225 210600 6480 27.1 13980 932 6.99 80.2
700 700 300 17 32 27 59 582 306 241 256900 7340 29 14440 963 6.87 79.6
800 800 300 17.5 33 30 63 674 334 262 359100 8980 32.8 14900 994 6.68 78.7
900 900 300 18.5 35 30 65 770 371 291 494100 10980 36.5 15820 1050 6.53 77.9
1000 1000 300 19 36 30 66 868 400 314 644700 12890 40.1 16280 1090 6.38 77
دیدگاه‌ها
#
سلام و درود بر شما ممنون از ارائه جدول یه سوال داشتم من اطلاعات کافی برای استفاده از این جدول ندارم. شما می تونید کمک کنید؟
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن | مخفی کردن پاسخ ها
#
به نقل از محمد امیدی:
سلام و درود بر شما ممنون از ارائه جدول یه سوال داشتم من اطلاعات کافی برای استفاده از این جدول ندارم. شما می تونید کمک کنید؟
سلام و درود بر شما بله کارشناسان ما به شما کمک می کنند تا به خوبی بتوانید از جدول اشتال تیرآهن استفاده کنید. با کارشناسان ما تماس بگیرید تا راهنماییتون کنند.
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
#
ممنونم از اطلاعات مفیدتون فایل دانلودی خیلی به من کمک کرد. تشکر فراوان
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن | مخفی کردن پاسخ ها
#
به نقل از مجتبی شریفی:
ممنونم از اطلاعات مفیدتون فایل دانلودی خیلی به من کمک کرد. تشکر فراوان
سلام خوشحالیم که رضایت شما را جلب کردیم.
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
بازآوری فهرست دیدگاه‌ها
به این مطلب امتیاز دهید
4 از 5 (39 امتیاز)

سوالات متداول جدول اشتال تیرآهن

کاربرد جدول اشتال تیر آهن چیست؟

مهندسان ساختمان برای استفاده از تیرآهن نیاز به محاسباتی دارند که استفاده از جدول اشتال تیرآهن به آن ها در استاندارد بودن تیرآهن و انجام محاسباتی چون وزن تیرآهن کمک می کند.

آیا جدول اشتال تیرآهن قابل تغییر است؟

جدول اشتال تیرآهن تا زمانی که استاندارد های جهانی تغییر نکرده باشد، ثابت است و تغییری نمی کند.
