نحوه محاسبه پروفیل

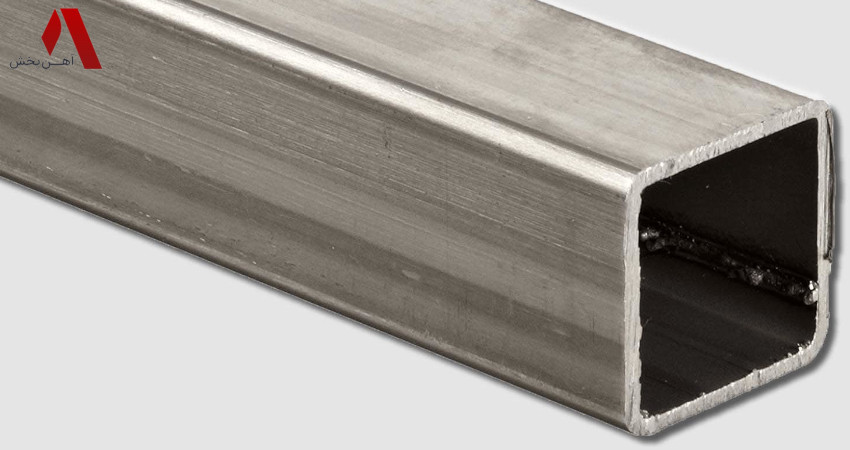

این دسته از محصولات در ساختمان ها، اسکلت های فلزی و جرثقیل های دروازه ای و بلند مرتبه جایگزین مناسبی برای مقاطع دست ساز حاصل از ناودانی، تیرآهن و نبشی است. استفاده از قوطی (باکس )های فولادی نقش بسیار مهمی در کیفیت، استحکام و سبک سازی سازه های فولادی ایفا می کند. لازم به ذکر است که تمامی الزامات استانداردهای DIN 59411، JIS G3466 ، DIN 2395 قطعا” در تولیدات فروشگاه اینترنتی آهن پخش برآورده می شود.
پروفیل محصولی کاربردی برای اسکلت بندی فلزی می باشد که در صنایع گوناگون کاربرد فراوان دارد. هموراه پروفیل ها نقش اساسی در سازه های مدرن از جمله ساختمان سازی دارد و از آنها می توان برای ساخت در و پنجره، نرده های فلزی، پل ها و ... استفاده کرد. با توجه به کاربرد گسترده پروفیل ها شاهد این موضوع هستیم که آنها در اشکال و دسته بندی مختلف تولید می شوند از این رو آهن پخش در تلاش است تا بتواند از طریق جدول وزن پروفیل به شما کمک کند تا بتوانید وزن هر کدام از محصولات را نبست به ابعاد و ضخامت هر کدام بسنجید تا بتوانید در هنگام خرید بهتر بتوانید محصول خود را انتخاب کنید. نا گفته نماند که پروفیل ها به دو حالت باز و بسته مطابق استانداردهای DIN 59411، JISG 3466 و DIN 2395 مطابق جدول موجود در این بخش تولید می شوند.
وزن پروفیل
وزن پروفیل بر اساس چند مولفه محاسبه می شود که عبارتند از ضخامت و طول و نوع ساختار محصول که هر کدام در جایگاه خود باعث افزایش وزن پروفیل می شود. همانطور که می دانید عنصر آهن یکی از عناصر سنگین در طبیعت است که در دل معادن سنگ آهن استخراج می شود، وزن پروفیل ها بر اساس چگالی و جرم موجود این عناصر قابل محاسبه است که وزن دقیق آن طی محاسبات ریاضی قابل اندازی گیری می باشد. آهن پخش برای محاسبه وزن پروفیل بصورت دستی برای شما یک فرمول ریاضی تهیه نموده است که بر اساس این فرمول طبق جدول زیر می تونید وزن هر کدام از محصولات خریداری شده را محاسبه کنید.
وزن پروفیل (کیلوگرم) = تعداد * طول به کار رفته بر اساس متر * وزن مخصوص پروفیل بر اساس کیلوگرم
مشاهده جدول اشتال پروفیل
جدول وزن قوطی های مربع
| ردیف | ضخامت (mm) | سایز قوطی (mm) | وزن (kg/m) |
|---|
| 1 |
1 |
20*20 |
0/62 |
| 2 |
1 |
25*25 |
0/78 |
| 3 |
1 |
30*30 |
0/96 |
| 4 |
1 |
35*35 |
1/12 |
| 5 |
1 |
40*40 |
1/25 |
| 6 |
1/25 |
20*20 |
0/75 |
| 7 |
1/25 |
25*25 |
0/98 |
| 8 |
1/25 |
30*30 |
1/19 |
| 9 |
1/25 |
35*35 |
1/39 |
| 10 |
1/25 |
40*40 |
1/55 |
| 11 |
1/5 |
20*20 |
0/91 |
| 12 |
1/5 |
25*25 |
1/17 |
| 13 |
1/5 |
30*30 |
1/42 |
| 14 |
1/5 |
35*35 |
1/64 |
| 15 |
1/5 |
40*40 |
1/86 |
| 16 |
1/5 |
45*45 |
2/12 |
| 17 |
1/5 |
50*50 |
2/33 |
| 18 |
1/5 |
60*60 |
2/82 |
جدول وزن قوطی های مربع
| ردیف | ضخامت (mm) | سایز قوطی (mm) | وزن (kg/m) |
|---|
| 1 |
2 |
20*20 |
1/18 |
| 2 |
2 |
25*25 |
1/53 |
| 3 |
2 |
30*30 |
1/78 |
| 4 |
2 |
35*35 |
2/16 |
| 5 |
2 |
40*40 |
2/45 |
| 6 |
2 |
45*45 |
2/81 |
| 7 |
2 |
50*50 |
3/11 |
| 8 |
2 |
60*60 |
3/74 |
| 9 |
2 |
70*70 |
4/38 |
| 10 |
2 |
80*80 |
4/97 |
| 11 |
2 |
90*90 |
5/68 |
| 12 |
2/5 |
25*25 |
1/88 |
| 13 |
2/5 |
30*30 |
2/31 |
| 14 |
2/5 |
35*35 |
2/68 |
| 15 |
2/5 |
40*40 |
3/03 |
| 16 |
2/5 |
45*45 |
3/47 |
| 17 |
2/5 |
50*50 |
3/84 |
| 18 |
2/5 |
60*60 |
4/63 |
| 19 |
2/5 |
70*70 |
5/46 |
| 20 |
2/5 |
80*80 |
6/25 |
| 21 |
2/5 |
90*90 |
6/98 |
| 22 |
2/5 |
100*100 |
7/81 |
| 23 |
2/5 |
110*110 |
8/62 |
| 24 |
2/5 |
135*135 |
10/48 |
| 25 |
2/5 |
140*140 |
11/02 |
جدول وزن قوطی های مربع
| ردیف | ضخامت (mm) | سایز قوطی (mm) | وزن (kg/m) |
|---|
| 1 |
3 |
30*30 |
2/73 |
| 2 |
3 |
35*35 |
3/19 |
| 3 |
3 |
40*40 |
3/60 |
| 4 |
3 |
45*45 |
4/25 |
| 5 |
3 |
50*50 |
4/62 |
| 6 |
3 |
60*60 |
5/54 |
| 7 |
3 |
70*70 |
6/51 |
| 8 |
3 |
80*80 |
7/44 |
| 9 |
3 |
90*90 |
8/38 |
| 10 |
3 |
100*100 |
9/38 |
| 11 |
3 |
110*110 |
10/36 |
| 12 |
3 |
135*135 |
12/58 |
| 13 |
3 |
140*140 |
13/19 |
| 14 |
3/5 |
45*45 |
4/78 |
| 15 |
3/5 |
50*50 |
5/33 |
| 16 |
3/5 |
60*60 |
6/42 |
| 17 |
3/5 |
70*70 |
7/56 |
| 18 |
3/5 |
80*80 |
8/68 |
| 19 |
3/5 |
90*90 |
9/76 |
| 20 |
3/5 |
100*100 |
10/95 |
| 21 |
3/5 |
110*110 |
11/95 |
| 22 |
3/5 |
135*135 |
14/69 |
| 23 |
3/5 |
140*140 |
15/29 |
جدول وزن قوطی های مربع
| ردیف | ضخامت (mm) | سایز قوطی (mm) | وزن (kg/m) |
|---|
| 1 |
4 |
50*50 |
6/06 |
| 2 |
4 |
60*60 |
7/32 |
| 3 |
4 |
70*70 |
8/58 |
| 4 |
4 |
80*80 |
9/89 |
| 5 |
4 |
90*90 |
11/18 |
| 6 |
4 |
100*100 |
12/42 |
| 7 |
4 |
110*110 |
13/72 |
| 8 |
4 |
135*135 |
16/74 |
| 9 |
4 |
140*140 |
17/48 |
| 10 |
4/5 |
100*100 |
13/89 |
| 11 |
4/5 |
110*110 |
15/39 |
| 12 |
4/5 |
135*135 |
18/81 |
| 13 |
4/5 |
140*140 |
19/59 |
| 14 |
5 |
100*100 |
15/42 |
| 15 |
5 |
110*110 |
16/95 |
| 16 |
5 |
135*135 |
20/79 |
| 17 |
5 |
140*140 |
21/72 |
| 18 |
6 |
100*100 |
18/51 |
| 19 |
6 |
110*110 |
20/51 |
| 20 |
6 |
135*135 |
24/84 |
| 21 |
6 |
140*140 |
25/92 |
وزن پروفیل مستطیلی
استفاده از قوطی مستطیل در صنایع گوناگونی کاربرد دارد به عنوان مثال از این نوع پروفیل می توان در اجرای اسکلت های فلزی، ساختمان ها و جرثقیل های مرتفع دروازه ای به عنوان جایگزینی برای مقاطع ساخته شده با تیرآهن ، نادوانی و نبشی استفاده نمود. استفاده از قوطی باعث افزایش استحکام و کاهش وزن نهایی سازه می گردد. قوطی مستطیل در حقیقت قوطی های با طول و عرض متفاوت می باشند که در ضخامت های مختلف تولید و عرضه شده اند، تفاوت در سایز و ضخامت قوطی باعث می شود وزن این محصول تغییر کند. در ادامه جدول وزن قوطی مستطیل را بررسی می کنیم.
جدول وزن قوطی های مستطیل
| ردیف | ضخامت (mm) | سایز قوطی (mm) | وزن (kg/m) |
|---|
| 1 |
1 |
10*20 |
0/46 |
| 2 |
1 |
10*25 |
0/53 |
| 3 |
1 |
10*30 |
0/62 |
| 4 |
1 |
20*30 |
0/78 |
| 5 |
1 |
20*40 |
0/96 |
| 6 |
1 |
30*40 |
1/12 |
| 7 |
1/25 |
10*20 |
0/56 |
| 8 |
1/25 |
10*25 |
0/66 |
| 9 |
1/25 |
10*30 |
0/75 |
| 10 |
1/25 |
20*30 |
0/98 |
| 11 |
1/25 |
20*40 |
1/19 |
| 12 |
1/25 |
30*40 |
1/39 |
| 13 |
1/5 |
10*20 |
0/67 |
| 14 |
1/5 |
10*25 |
0/81 |
| 15 |
1/5 |
10*30 |
0/91 |
| 16 |
1/5 |
20*30 |
1/17 |
| 17 |
1/5 |
20*40 |
1/42 |
| 18 |
1/5 |
30*40 |
1/64 |
| 19 |
1/5 |
50*40 |
2/12 |
| 20 |
1/5 |
25*50 |
1/74 |
| 21 |
1/5 |
30*50 |
1/86 |
| 22 |
1/5 |
20*60 |
1/86 |
| 23 |
1/5 |
30*60 |
2/12 |
| 24 |
1/5 |
40*60 |
2/33 |
| 25 |
1/5 |
50*60 |
2/57 |
| 26 |
1/5 |
40*80 |
2/82 |
جدول وزن قوطی های مستطیل
| ردیف | ضخامت (mm) | سایز قوطی (mm) | وزن (kg/m) |
|---|
| 1 |
2 |
10*20 |
0/87 |
| 2 |
2 |
10*25 |
1/02 |
| 3 |
2 |
10*30 |
1/18 |
| 4 |
2 |
20*30 |
1/53 |
| 5 |
2 |
20*40 |
1/87 |
| 6 |
2 |
30*40 |
2/16 |
| 7 |
2 |
50*40 |
2/81 |
| 8 |
2 |
25*50 |
2/32 |
| 9 |
2 |
30*50 |
2/45 |
| 10 |
2 |
20*60 |
2/45 |
| 11 |
2 |
30*60 |
2/81 |
| 12 |
2 |
40*60 |
3/11 |
| 13 |
2 |
50*60 |
3/42 |
| 14 |
2 |
40*80 |
3/74 |
| 15 |
2 |
60*80 |
4/38 |
| 16 |
2 |
40*100 |
4/38 |
| 17 |
2 |
50*100 |
4/66 |
| 18 |
2 |
60*120 |
5/68 |
جدول وزن قوطی های مستطیل
| ردیف | ضخامت (mm) | سایز قوطی (mm) | وزن (kg/m) |
|---|
| 1 |
2/5 |
20*30 |
1/88 |
| 2 |
2/5 |
20*40 |
2/31 |
| 3 |
2/5 |
30*40 |
2/68 |
| 4 |
2/5 |
50*40 |
3/47 |
| 5 |
2/5 |
25*50 |
2/92 |
| 6 |
2/5 |
30*50 |
3/03 |
| 7 |
2/5 |
20*60 |
3/03 |
| 8 |
2/5 |
30*60 |
3/47 |
| 9 |
2/5 |
40*60 |
3/84 |
| 10 |
2/5 |
50*60 |
4/26 |
| 11 |
2/5 |
40*80 |
4/63 |
| 12 |
2/5 |
60*80 |
5/46 |
| 13 |
2/5 |
40*100 |
5/46 |
| 14 |
2/5 |
50*100 |
5/82 |
| 15 |
2/5 |
60*120 |
6/98 |
| 16 |
2/5 |
60*220 |
11/02 |
جدول وزن قوطی های مستطیل
| ردیف | ضخامت (mm) | سایز قوطی (mm) | وزن (kg/m) |
|---|
| 1 |
3 |
20*40 |
2/73 |
| 2 |
3 |
30*40 |
3/19 |
| 3 |
3 |
50*40 |
4/25 |
| 4 |
3 |
25*50 |
3/42 |
| 5 |
3 |
30*50 |
3/60 |
| 6 |
3 |
20*60 |
3/60 |
| 7 |
3 |
30*60 |
4/25 |
| 10 |
3 |
40*60 |
4/62 |
| 11 |
3 |
50*60 |
5/08 |
| 12 |
3 |
40*80 |
5/54 |
| 13 |
3 |
60*80 |
6/51 |
| 14 |
3 |
40*100 |
6/51 |
| 15 |
3 |
50*100 |
6/95 |
| 16 |
3 |
60*120 |
8/38 |
| 17 |
3 |
60*220 |
13/19 |
جدول وزن قوطی های مستطیل
| ردیف | ضخامت (mm) | سایز قوطی (mm) | وزن (kg/m) |
|---|
| 1 |
3/5 |
50*40 |
4/78 |
| 2 |
3/5 |
30*60 |
4/78 |
| 3 |
3/5 |
40*60 |
5/33 |
| 4 |
3/5 |
50*60 |
5/89 |
| 5 |
3/5 |
40*80 |
6/42 |
| 6 |
3/5 |
60*80 |
7/56 |
| 7 |
3/5 |
40*100 |
7/56 |
| 8 |
3/5 |
50*100 |
8/07 |
| 9 |
3/5 |
60*120 |
9/76 |
| 10 |
3/5 |
60*220 |
15/29 |
| 11 |
4 |
40*60 |
6/06 |
| 12 |
4 |
50*60 |
6/72 |
| 13 |
4 |
40*80 |
7/32 |
| 14 |
4 |
60*80 |
8/58 |
| 15 |
4 |
40*100 |
8/58 |
| 16 |
4 |
50*100 |
9/21 |
| 17 |
4 |
60*120 |
11/18 |
| 18 |
4 |
60*220 |
17/48 |
| 19 |
4/5 |
60*220 |
19/59 |
| 20 |
5 |
60*220 |
21/72 |
| 21 |
6 |
60*220 |
25/92 |
